Modelo del proyecto de cliente 1072 "Gimnasio Salvador Allende en Cavezzo, Italia"
Cavezzo es una de las ciudades en la región de Emilia-Romaña afectada por el terremoto de 2012. Como consecuencia de esto, muchos edificios públicos y privados fueron gravemente dañados y resultaron inhabitables. El gimnasio municipal es una de estas estructuras que sufrió unos daños tan graves que fue necesario demoler completamente la estructura existente de hormigón armado. Aun así, la cimentación se dejó parcialmente en su sitio.
Análisis estructural
Studio Ergodomus - Ing. Franco Piva e Ing. Cristiano Benacchio
Pergine Valsugana (TN), Italia
www.ergodomus.it

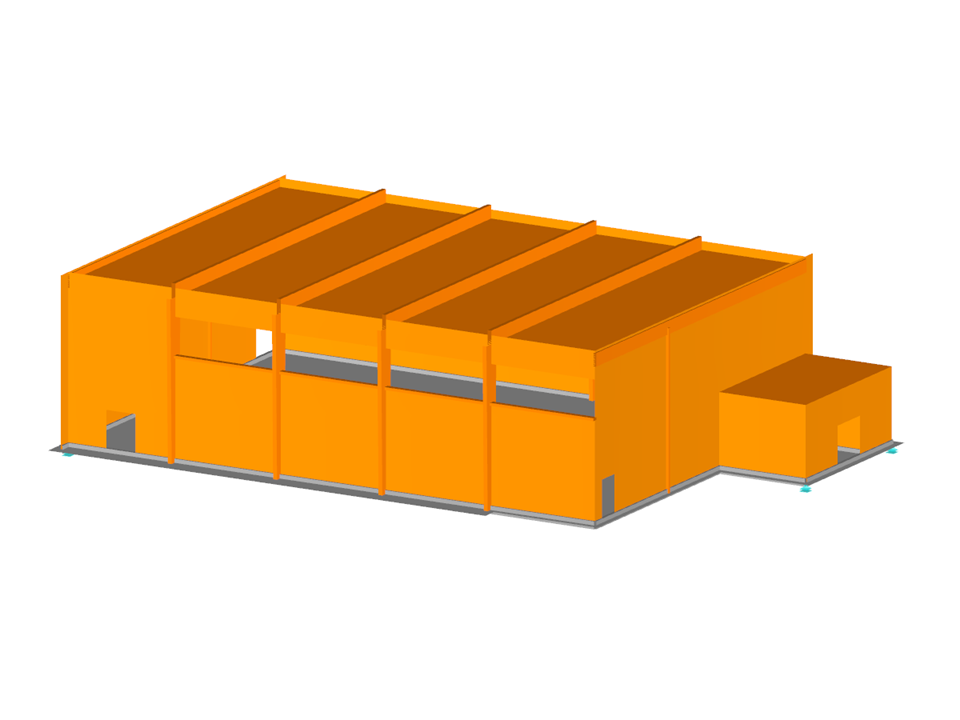

Modelo en 3D (© Studio Ergodomus)
Cavezzo es una de las ciudades en la región de Emilia-Romaña afectada por el terremoto de 2012. Como consecuencia de esto, muchos edificios públicos y privados fueron gravemente dañados y resultaron inhabitables. El gimnasio municipal es una de estas estructuras que sufrió unos daños tan graves que fue necesario demoler completamente la estructura existente de hormigón armado. Aun así, la cimentación se dejó parcialmente en su sitio.
Análisis estructural
Studio Ergodomus - Ing. Franco Piva e Ing. Cristiano Benacchio
Pergine Valsugana (TN), Italia
www.ergodomus.it
Modelo en 3D (© Studio Ergodomus)
Gimnasio "Salvador Allende" en Cavezzo, Italia
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 125 |
| Número de líneas | 181 |
| Número de barras | 69 |
| Número de superficies | 12 |
| Número de sólidos | 0 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 44 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 732.510 t |
| Dimensiones (métricas) | 39,075 x 9,700 x 25,240 m |
| Dimensiones (imperiales) | 128.2 x 31.82 x 82.81 feet |
