Réponse:

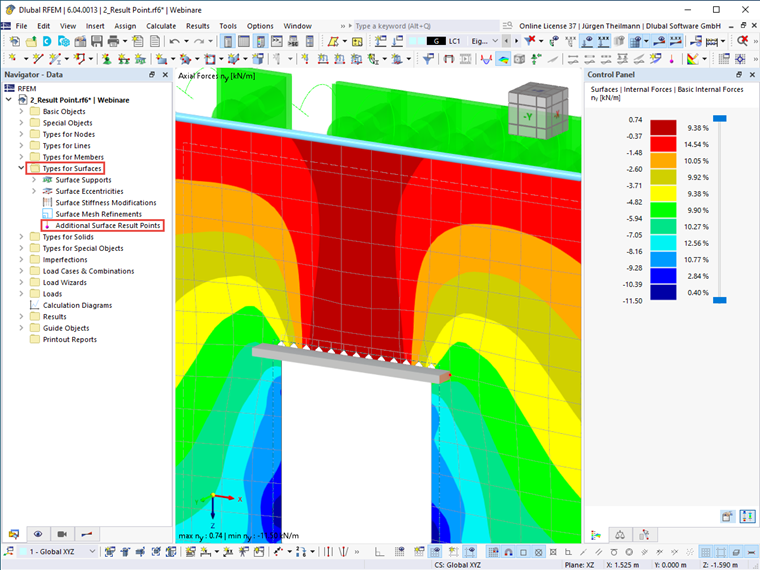

Afin d'évaluer les points définis par l'utilisateur en plus des valeurs de résultats sur les points de grille et les nœuds de maillage EF, vous avez la possibilité de définir des « Points de résultat de surface supplémentaires » dans RFEM 6. Elles se trouvent sous les « Types pour les surfaces » montrés dans la Figure 01.

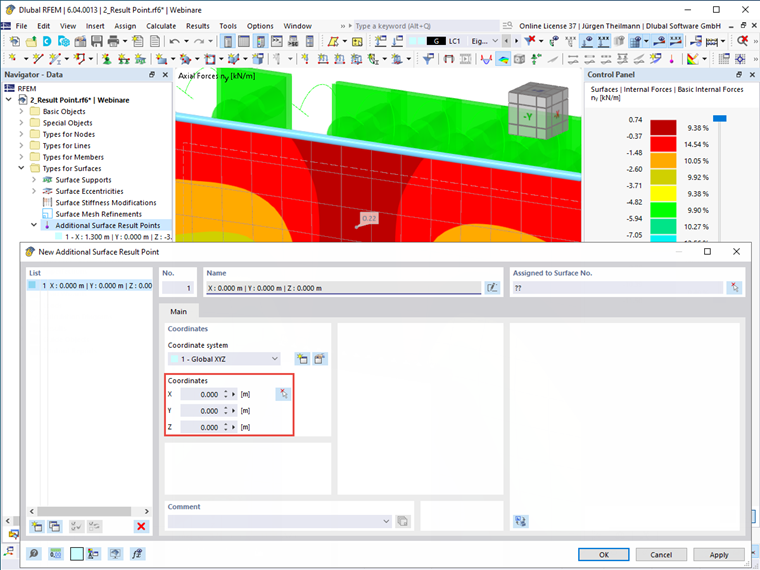

Les coordonnées de ces points peuvent être entrées directement dans la boîte de dialogue ou sélectionnées dans le modèle (voir la Figure 02). De plus, vous devez assigner la surface dont vous souhaitez afficher les valeurs de résultats.

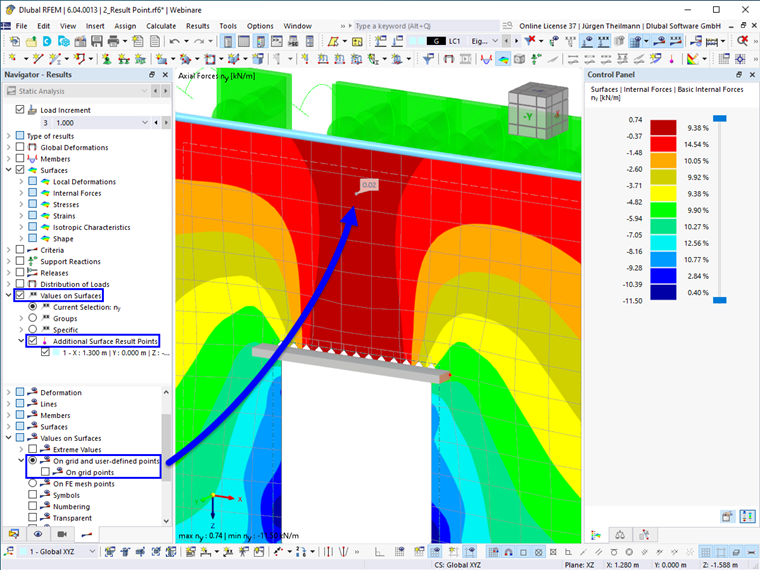

Dans le navigateur de résultats (moitié supérieure), vous pouvez activer et désactiver l'affichage des valeurs de résultat définies manuellement. Dans la partie inférieure du navigateur de résultats, vous pouvez définir l'affichage des points de grille et/ou des points de résultats de surface (voir la Figure 03).
Les points de résultats de surface supplémentaires sont désactivés lorsque les valeurs sont affichées aux points de maillage EF.
