Como é que posso especificar pontos definidos pelo utilizador para valores de resultados em superfícies no RFEM 6?

Q: Como é que posso especificar pontos definidos pelo utilizador para valores de resultados em superfícies no RFEM 6?

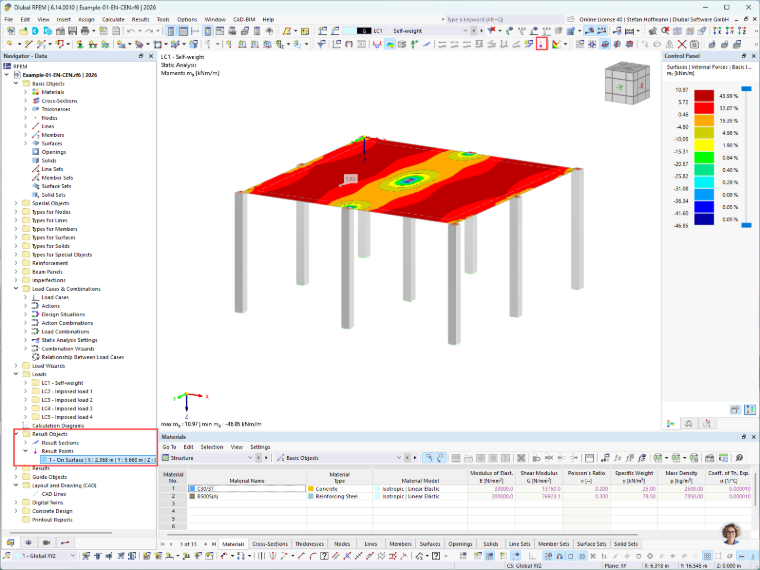

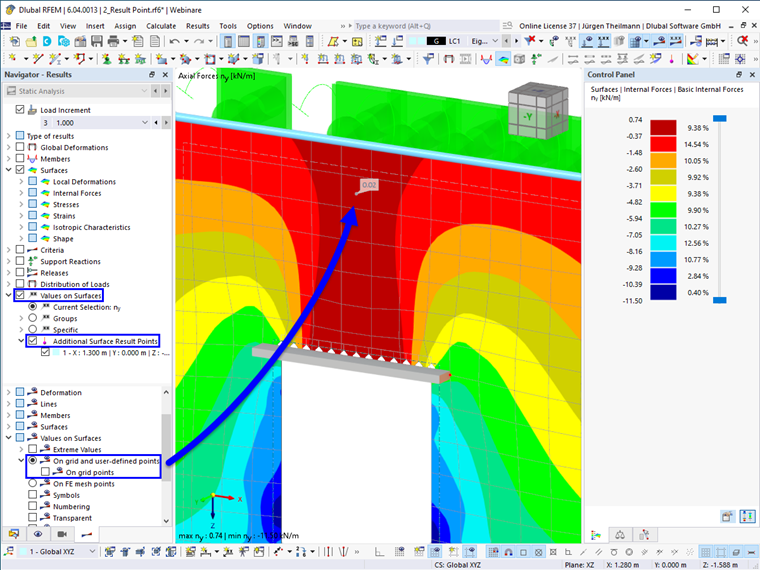

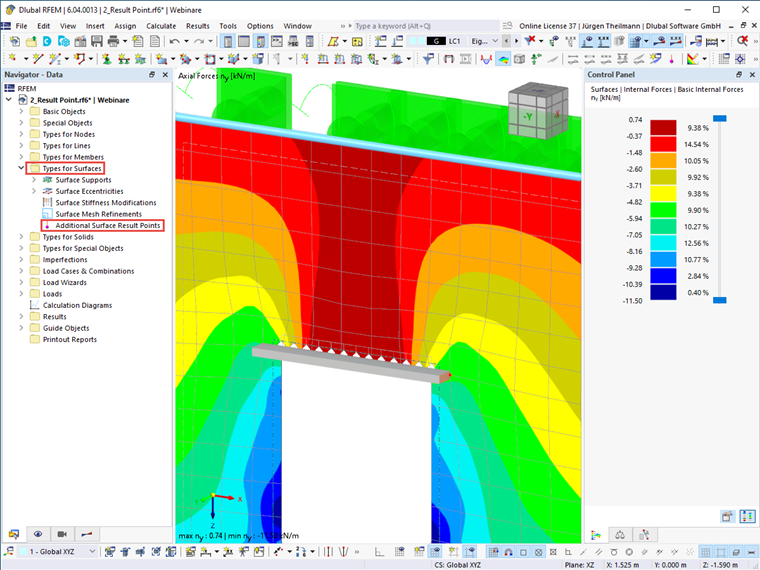

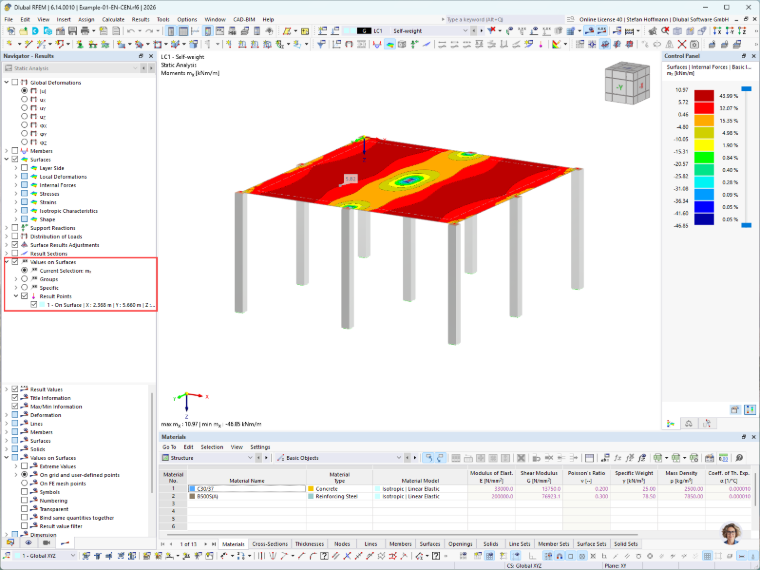

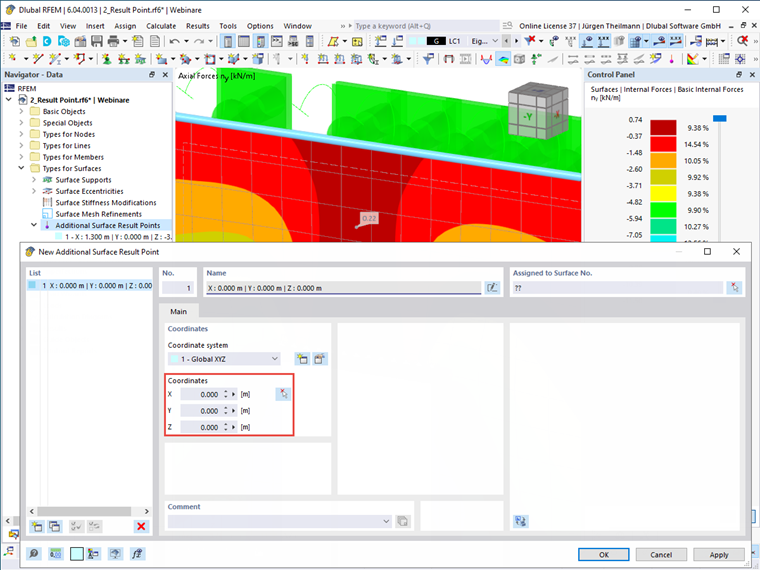

Para avaliar os pontos definidos pelo utilizador além dos valores de resultados nos pontos da grelha e nos nós da malha de EF, existe a opção de definir "Pontos de resultado de superfície adicionais" no RFEM 6. Estes encontram-se nos "Tipos para superfícies" apresentados na Figura 01. As coordenadas para estes pontos podem ser introduzidas diretamente na caixa de diálogo ou selecionadas no modelo, ver Figura 02. Além disso, é necessário atribuir a superfície cujos valores de resultados pretende apresentar. No Navegador – Resultados (metade superior), pode ativar e desativar a visualização dos valores de resultados especificados manualmente. Na metade inferior do Navegador – Resultados, pode definir a visualização para os pontos de grelha e/ou pontos de resultado da superfície, ver Figura 03. Quando apresenta os valores em pontos de malha de EF, os pontos de resultado de superfície adicionais são desativados.

Question

Como &#233; que posso especificar pontos definidos pelo utilizador para valores de resultados em superf&#237;cies no RFEM 6?

Accepted Answer

Para avaliar os pontos definidos pelo utilizador al&#233;m dos valores de resultados nos pontos da grelha e nos n&#243;s da malha de EF, existe a op&#231;&#227;o de definir "Pontos de resultado de superf&#237;cie adicionais" no RFEM 6. Estes encontram-se nos "Tipos para superf&#237;cies" apresentados na Figura 01.                 As coordenadas para estes pontos podem ser introduzidas diretamente na caixa de di&#225;logo ou selecionadas no modelo, ver Figura 02. Al&#233;m disso, &#233; necess&#225;rio atribuir a superf&#237;cie cujos valores de resultados pretende apresentar.No Navegador – Resultados (metade superior), pode ativar e desativar a visualiza&#231;&#227;o dos valores de resultados especificados manualmente. Na metade inferior do Navegador – Resultados, pode definir a visualiza&#231;&#227;o para os pontos de grelha e/ou pontos de resultado da superf&#237;cie, ver Figura 03.Quando apresenta os valores em pontos de malha de EF, os pontos de resultado de superf&#237;cie adicionais s&#227;o desativados.
