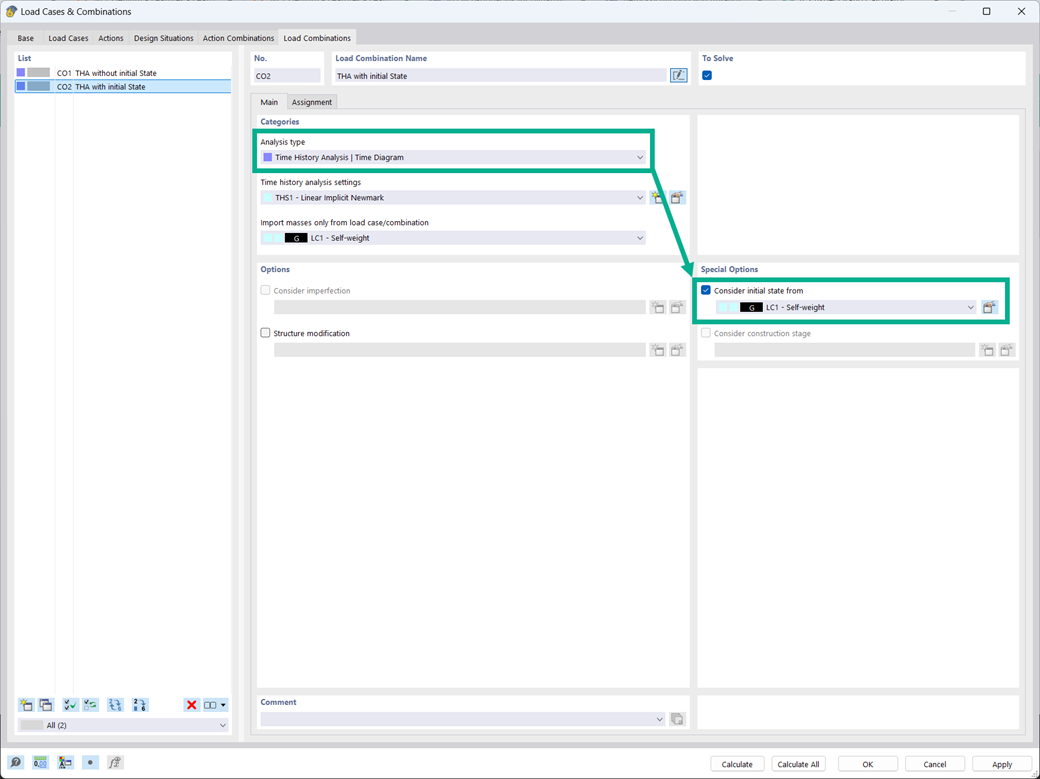

Zohlednění počátečních stavů pro časovou analýzu

Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.

V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.

Potrubní systémy jsou vystaveny různému zatížení. K rozhodujícím patří vnitřní tlak. Tento článek se zabývá napětím a deformacemi, které vyplývají z prostého zatížení vnitřním tlakem na stěnu trubky, respektive na trubku.

Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.

Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.

Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.

Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.

• Grafické zadání potrubí a potrubních prvků
• Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
• Rozsáhlá databáze průřezů a materiálů potrubí
• Rozsáhlé databáze pro pásnice, redukce, T-kusy a kompenzátory
• Zohlednění potrubní konstrukce (izolace, vyložení, plech)
• Automatický výpočet součinitelů intenzity napětí a součinitelů poddajnosti
• Specifické kategorie účinků na potrubí pro zatěžovací stavy
• Volitelná automatická kombinatorika zatěžovacích stavů
• Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
• Zohlednění přetvoření a vztlaku (Bourdonův jev)
• Interakce mezi nosnou konstrukcí a potrubním systémem

Addonu Analýza napětí-přetvoření nabízí možnost zadat mezní napětí závislá na znaménku pro každou složku napětí.
