Zohlednění nelinearit v analýze spektra odezvy v programu RFEM 6

Je vždy nutné uvažovat s nelinearitou prutů v tahu při analýze spektra odezvy?

Odpověď:

Potřeba zohlednit nelinearitu tahových prutů závisí na cíli analýzy. Pokud je primárním cílem stanovení základních smykových sil pro porovnání s jinými vodorovnými účinky, je obvykle přijatelné nelinearity tahových prutů zanedbat, což lze považovat za konzervativní přístup. Pro přesný návrh samotných tahových prutů je však zásadní zohlednit jejich nelineární chování. K tomu je nezbytné použít metody jako je deaktivace, aby byly tyto efekty přesně zachyceny, čímž je zajištěna integrita a bezpečnost návrhu.

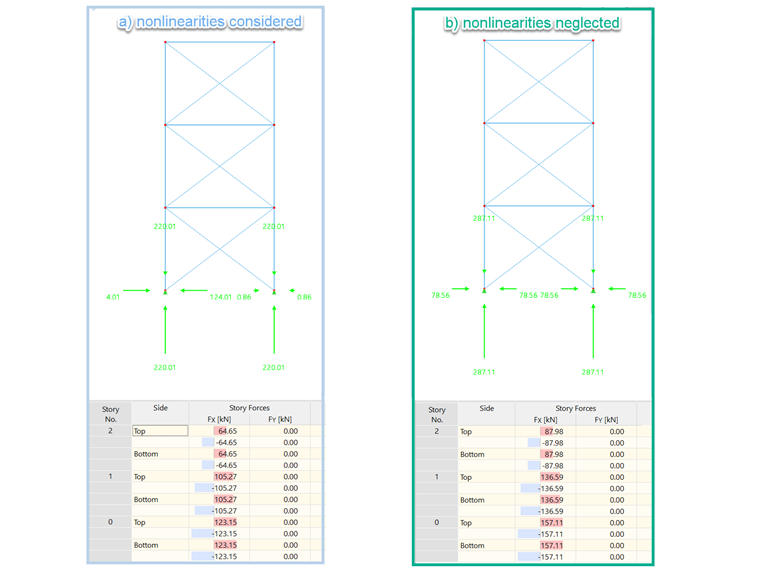

Obrázek porovnává seizmické síly při zanedbání a zahrnutí nelineárního chování taženého prutu v analýze spektra odezvy.
Srovnání seismických sil | Nelinearity taženého prutu
Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.

  • Mia: AI asistentka
  • Nejnovější FAQ
Videa
Modely ke stažení
Články z databáze znalostí
Obrázek 1: Specifické parametry nelineárního elastického materiálového modelu zeminy

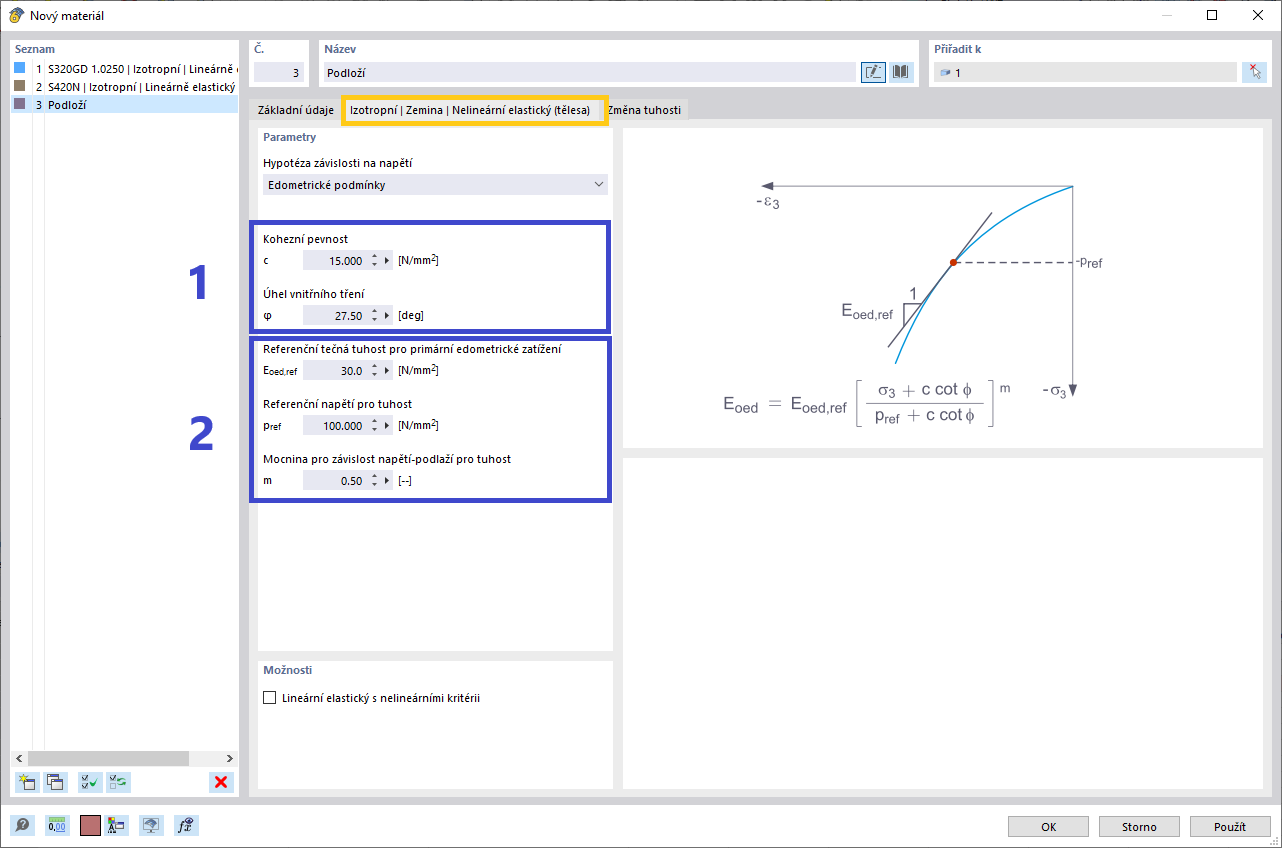

Addon Geotechnická analýza dodává programu RFEM další specifické materiálové modely podloží, které umí vhodně znázornit komplexní chování materiálu podloží. V tomto odborném příspěvku, který má sloužit jako úvod, chceme ukázat, jak lze stanovit tuhost materiálových modelů podloží v závislosti na napětí.
Konstrukce a půdní masiv
V tomto příspěvku se budeme zabývat výsledky Geotechnické analýzy a jejich grafickým a tabulkovým zobrazením v programu RFEM 6.
Model

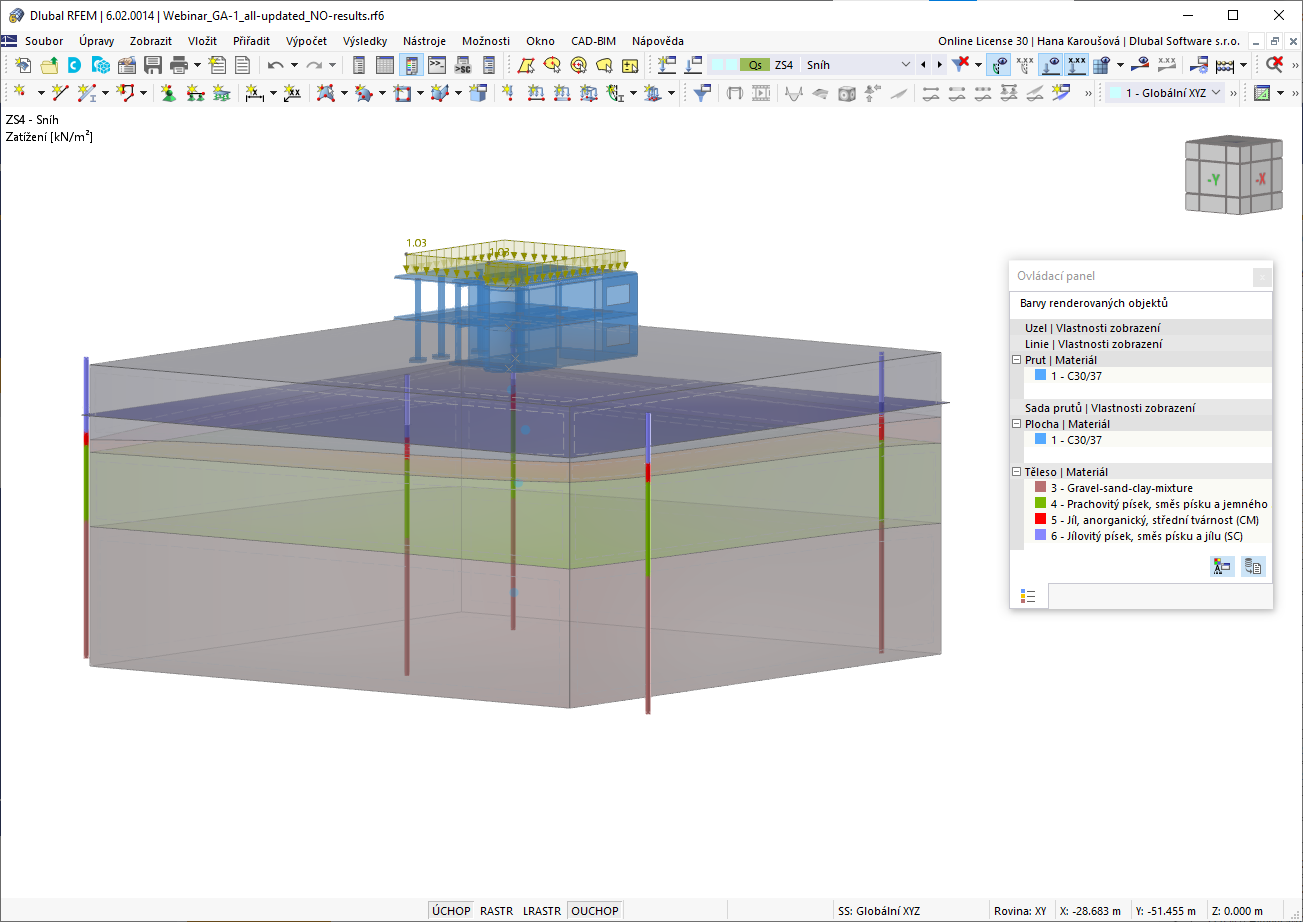

Vzhledem k tomu, že realistické stanovení podmínek podloží výrazně ovlivňuje kvalitu statického výpočtu budov, nabízí program RFEM 6 addon Geotechnická analýza pro vytvoření tělesa podloží, které má být analyzováno.

Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
Rozhraní zobrazující výběr typu prutu pilota v inženýrském softwaru
V tomto příspěvku představíme nový typ prutu „Pilota“, který byl vyvinutý pro efektivní a přesné modelování pilot v rámci statických modelů.
Screenshoty
Funkce programů
Geotechnická analýza metodou modulu tuhosti ve stavebnictví

V addonu Geotechnická analýza je možné jako zobrazení zeminy vybrat metodu modulu tuhosti (známou jako 'RF-SOILIN' z programu RFEM 5). Řešení obsahuje následující funkce:

  • Realistické znázornění interakce mezi budovou a podložím pomocí plošné podpory nelineární iterační metodou
  • Zohlednění několika zemních sond (sond) na různých místech, také mimo budovu
  • Zohlednění hladiny podzemní vody a vedlejších účinků výkopu a zpevnění nejspodnější vrstvy zeminy
  • Výpočet součinitelů podloží pro každý jednotlivý prvek
  • Metoda modulu tuhosti pro libovolné (počet) kombinací
  • Přenos součinitelů podloží je možný pro další kombinace
Na obrázku je zobrazen typ kotevního prutu, který je podepřen v zemním tělese a umožňuje vstup parametrů pro tahovou část prutu a těleso malty.

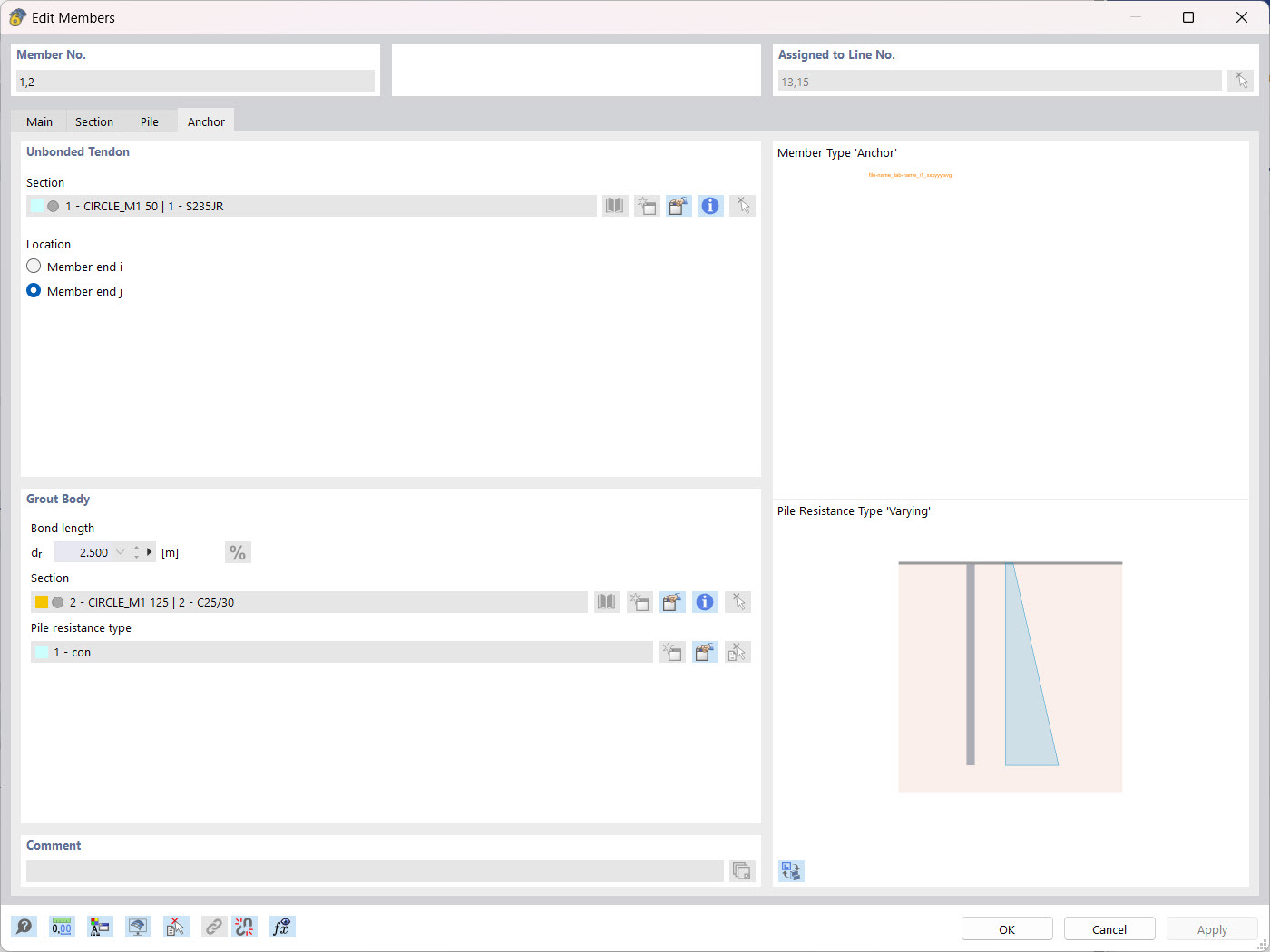

V addonu Geotechnická analýza máte k dispozici typ prutu 'Kotva'. Umožňuje zadat parametry pro část tahového prutu i pro injektážní těleso kotvy a je podepřeno v tělese podloží.

Funkce 002886 | Typ prutu "Pilota" pro geotechnickou analýzu

V addonu Geotechnická analýza je k dispozici prut typu 'Pilota'. Pro pilotu se vytvoří typy únosnosti. V nich jsou definovány parametry odolnosti odvozené od plášťového tření a tlaku v patě piloty.

Pilota se pak se zohledněním charakteristik odolnosti odvozených z hodnot plášťového tření a tlaku v patě piloty uloží do přilehlého půdního tělesa.

Funkce 002860 | Materiálový model "Upravený model zpevnění podloží" pro geotechnickou analýzu

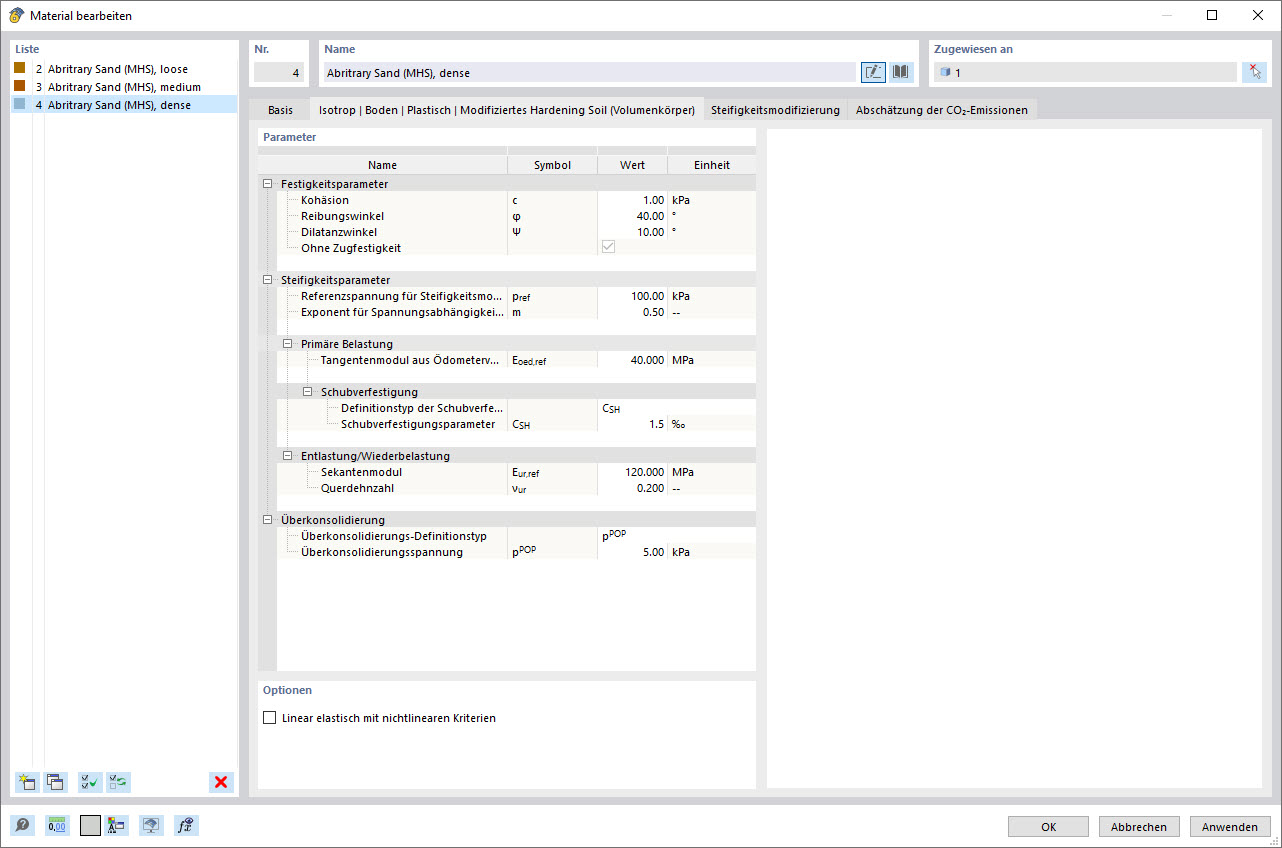

V addonu Geotechnická analýza máte k dispozici užitečný materiálový model "Upravený model zpevnění podloží". Tento materiálový model je vhodný pro různé typy podloží a lze jím modelovat následující vlastnosti skutečného podloží:
