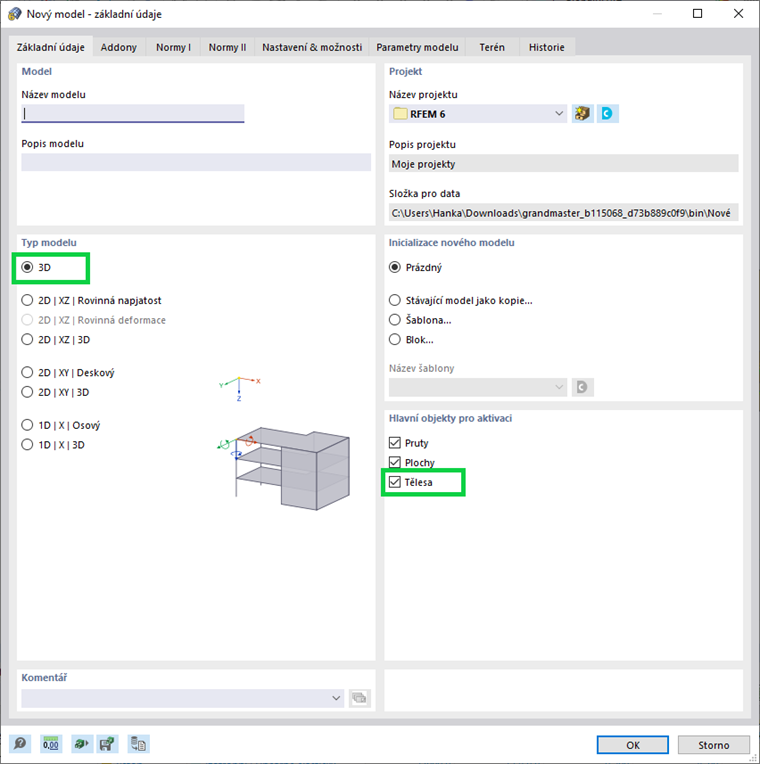

Zkontrolujte prosím, že v první záložce "Základní údaje" v základních údajích modelu je aktivován typ modelu "3D" a "Těleso" v hlavních objektech pro aktivaci.
Teprve poté, co byla provedena tato nastavení, jak je znázorněno na obrázku níže, se addon zpřístupní a lze ho aktivovat.
Aktivace addonu Geotechnická analýza

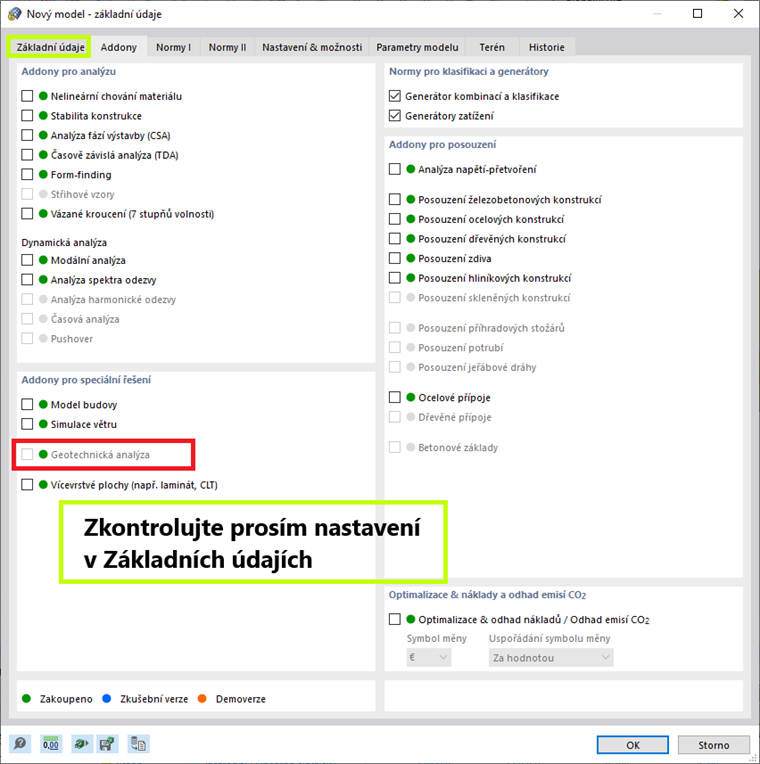

Mám licenci k addonu Geotechnická analýza a zobrazuje se mi jako dostupná. Přesto však addon nelze aktivovat. Čím by to mohlo být?
![Obrázek 1: Specifické parametry nelineárního elastického materiálového modelu zeminy](/cs/webimage/040222/3592665/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Konstrukce a půdní masiv](/cs/webimage/032040/3330218/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Model](/cs/webimage/031979/3328915/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
![Aktivace addonu Geotechnická analýza](/cs/webimage/031006/3300881/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Funkce 002860 | materiálový model zeminy "Modified Hardening Soil Model" pro geotechnickou analýzu](/cs/webimage/051835/4010960/2024-08-02_GUI.jpg?mw=512&hash=6839d119eede80bf09e08894c6c54b2c83819650)
V addonu Geotechnická analýza je k dispozici vysoce kvalitní materiálový model "Modifikovaný model tuhosti podloží". Tento materiálový model je vhodný pro různé zeminy a je schopen vhodně znázornit následující vlastnosti skutečné zeminy:
- Napěťová závislost tuhosti podloží
- Závislost dráhy na zatížení tuhosti podloží
- Plastické přetvoření již před dosažením mezního stavu
- Zvýšení smykové pevnosti s rostoucím zhutněním
- Zvýšení meze kluzu s rostoucím napětím až do dosažení mezní podmínky kluzu
- Kritérium neúčinnosti podle Mohra-Coulomba
Další informace o tomto materiálovém modelu a zadání zadání v programu RFEM najdete v příslušné kapitole online manuálu k addonu Geotechnická analýza.
![Výsledkem deformace je ořezávací rovina](/cs/webimage/032586/3342635/verformung_clipping_ebene_en_(2).png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)
Grafický a tabulkový výstup výsledků pro deformace, napětí a přetvoření vám pomůže při stanovení půdního tělesa. Použijte k tomu speciální kritéria filtrování pro cílený výběr výsledků.
Program vás v tom nenechá. Pokud chcete výsledky v půdních tělesech vyhodnotit graficky, jsou vám k dispozici pomocné objekty. Můžete například definovat ořezávací roviny. Příslušné výsledky si tak můžete prohlédnout v libovolné rovině půdního tělesa.
A nejen to. Použití výsledkových řezů a ořezávacích boxů umožňuje přesnou grafickou analýzu půdního tělesa.
Jistě již víte, že je možné modelovat a analyzovat podloží a konstrukci ve společném modelu. Tím explicitně zohledňujete interakci konstrukce s podložím. Úprava jednoho konstrukčního prvku vede k okamžitému správnému zohlednění v analýze a výsledcích pro celý systém podloží a konstrukce.
![Výpočtový diagram](/cs/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.
Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
