Stáhněte si zde model s tělesy z modelů podloží a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model jsme použili ve bezplatném webináři „Geotechnická analýza s fázemi výstavby v programu RFEM 6“, který se konal 30. listopadu 2022 (v němčině, 1. října 2022 v angličtině).
Model použitý v

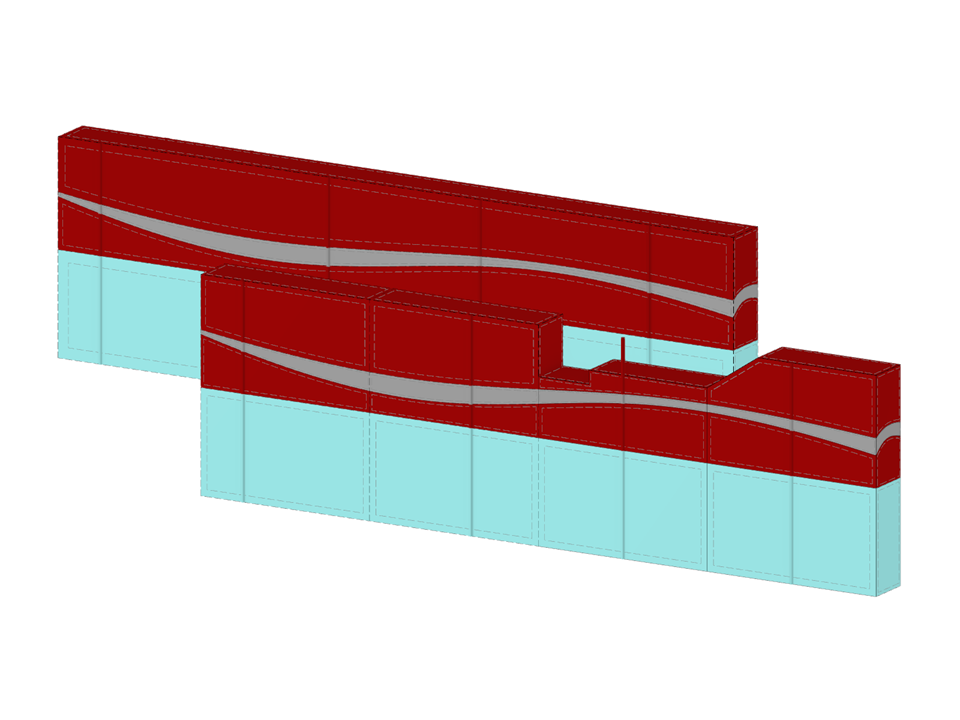

Tělesa z modelů podloží
| Počet uzlů | 93 |
| Počet linií | 176 |
| Počet prutů | 0 |
| Počet ploch | 106 |
| Počet těles | 20 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 29551,070 t |
| Rozměry (metrické) | 120,000 x 23,500 x 45,000 m |
| Rozměry (imperiální) | 393.7 x 77.1 x 147.64 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
