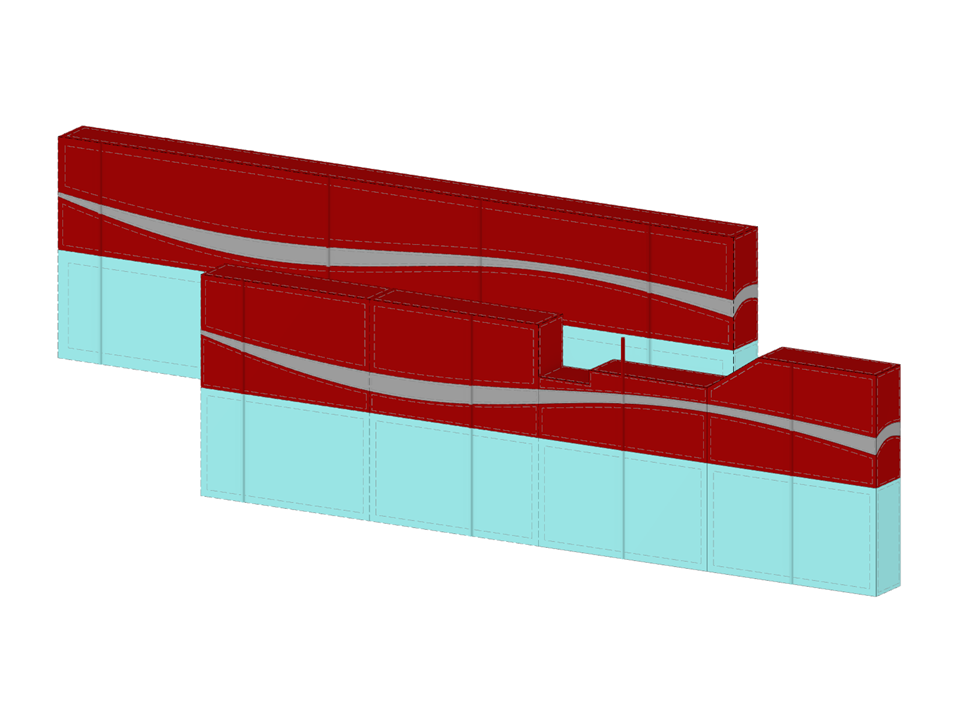

Descargue el modelo con sólidos de modelos de suelo aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizará en el seminario web gratuito "Análisis geotécnico con fases de construcción en RFEM 6" el 30 de noviembre de 2022 (alemán, 1 de octubre de 2022, inglés).
Modelo utilizado en
Sólidos de modelos de suelo
| Número de nudos | 93 |
| Número de líneas | 176 |
| Número de barras | 0 |
| Número de superficies | 106 |
| Número de sólidos | 20 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 29551.070 t |
| Dimensiones (métricas) | 120,000 x 23,500 x 45,000 m |
| Dimensiones (imperiales) | 393.7 x 77.1 x 147.64 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
