Online manuál programu RFEM - Plochy (anglicky)
Stáhněte si zde model železobetonové budovy na modelu podloží a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model jsme použili v bezplatném webináři „Geotechnická analýza s fázemi výstavby v programu RFEM 6“, který se konal 30. listopadu 2022 (v němčině, 1. října 2022 v angličtině).
Model použitý v

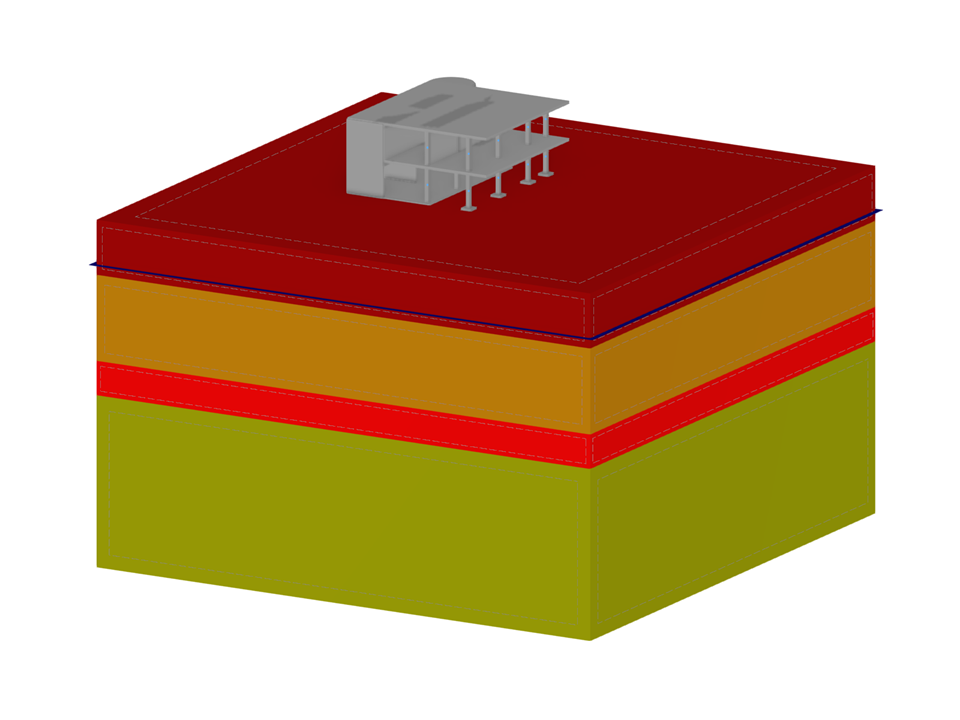

Železobetonová budova na modelu podloží
| Počet uzlů | 105 |
| Počet linií | 140 |
| Počet prutů | 28 |
| Počet ploch | 48 |
| Počet těles | 4 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 128806,800 t |
| Rozměry (metrické) | 49,000 x 36,800 x 49,000 m |
| Rozměry (imperiální) | 160.76 x 120.73 x 160.76 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
