materiálový model zeminy "Modified Hardening Soil Model" pro geotechnickou analýzu

V tomto příspěvku se budeme zabývat výsledky Geotechnické analýzy a jejich grafickým a tabulkovým zobrazením v programu RFEM 6.

Vzhledem k tomu, že realistické stanovení podmínek podloží výrazně ovlivňuje kvalitu statického výpočtu budov, nabízí program RFEM 6 addon Geotechnická analýza pro vytvoření tělesa podloží, které má být analyzováno.

Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.

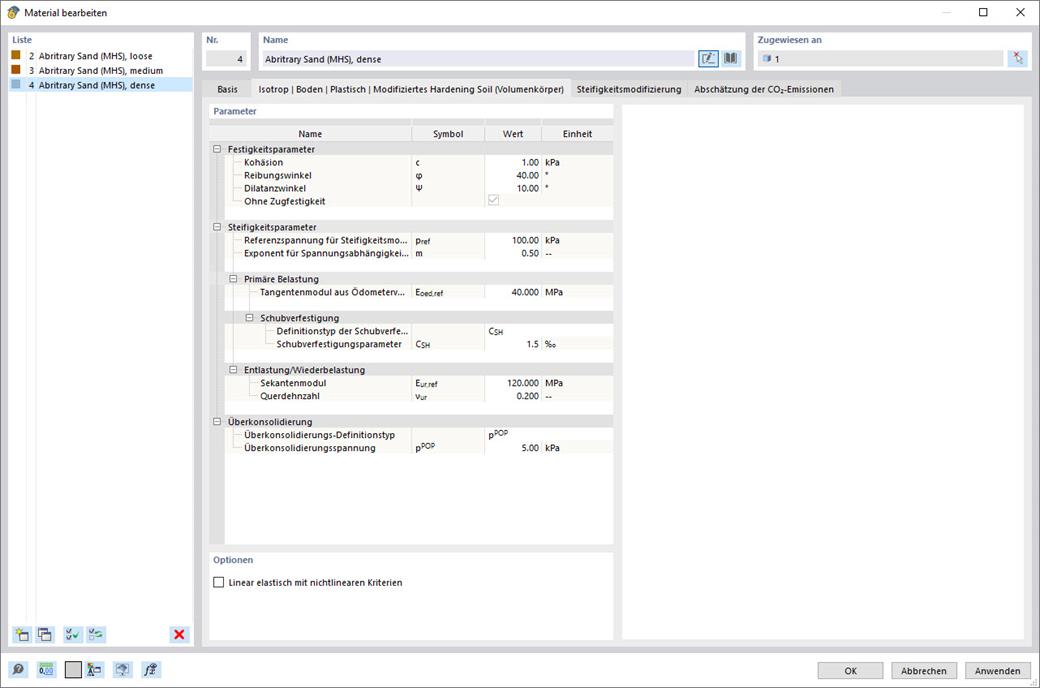

Kvalita statického výpočtu budov se výrazně zvyšuje, pokud jsou podmínky podloží zohledněny co nejrealističtěji. V programu RFEM 6 lze realisticky vytvořit těleso podloží pro analýzu pomocí addonu Geotechnická analýza. Tento addon lze aktivovat v Základních údajích modelu, jak je znázorněno na obrázku 1.

Grafický a tabulkový výstup výsledků pro deformace, napětí a přetvoření vám pomůže při stanovení půdního tělesa. Použijte k tomu speciální kritéria filtrování pro cílený výběr výsledků.

Program vás v tom nenechá. Pokud chcete výsledky v půdních tělesech vyhodnotit graficky, jsou vám k dispozici pomocné objekty. Můžete například definovat ořezávací roviny. Příslušné výsledky si tak můžete prohlédnout v libovolné rovině půdního tělesa.

A nejen to. Použití výsledkových řezů a ořezávacích boxů umožňuje přesnou grafickou analýzu půdního tělesa.

Jistě již víte, že je možné modelovat a analyzovat podloží a konstrukci ve společném modelu. Tím explicitně zohledňujete interakci konstrukce s podložím. Úprava jednoho konstrukčního prvku vede k okamžitému správnému zohlednění v analýze a výsledcích pro celý systém podloží a konstrukce.

Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.

Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
