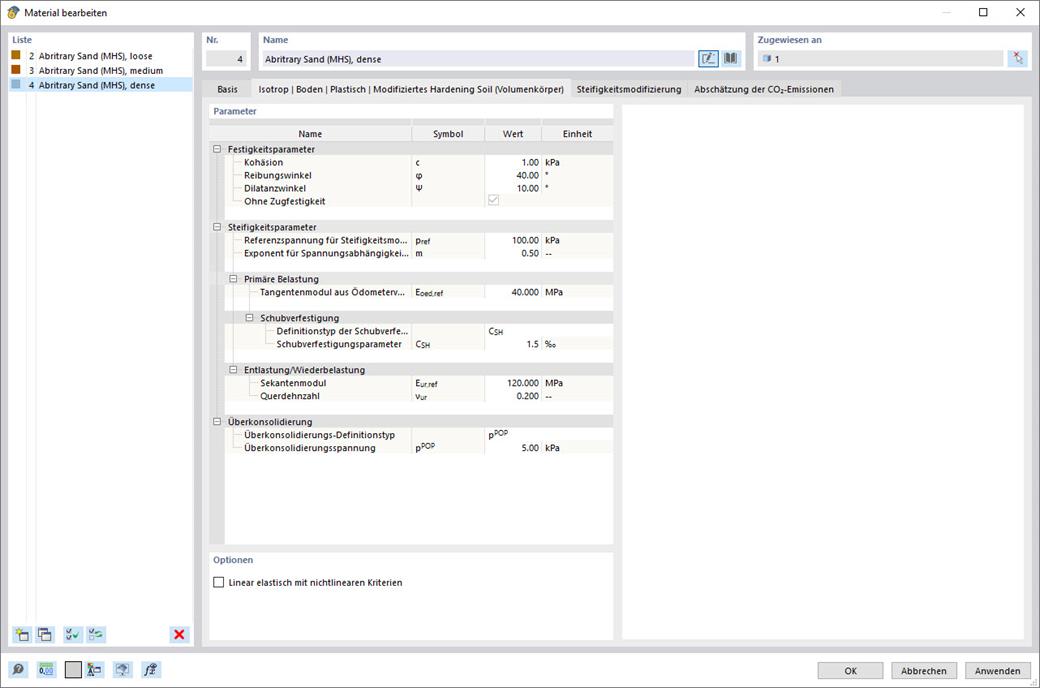

Bodenmaterialmodell "Modifiziertes Hardening Soil Modell" für geotechnische Analysen

In diesem Beitrag werden die Ergebnisse der Geotechnischen Analyse und deren grafische und tabellarische Darstellung im Programm RFEM 6 thematisiert.

Da die realitätsnahe Ermittlung der Baugrundverhältnisse die Qualität der Gebäudestatik maßgeblich beeinflusst, ist für die Ermittlung des zu untersuchenden Bodenkörpers in RFEM 6 das Add-On Geotechnische Analyse verfügbar.

Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.

Die Qualität der statischen Berechnung von Gebäuden wird wesentlich verbessert, wenn die Baugrundverhältnisse möglichst realitätsnah berücksichtigt werden. In RFEM 6 ist es möglich, mit Hilfe des Add-Ons Geotechnische Analyse den zu untersuchenden Bodenkörper realitätsnah zu bestimmen. Dieses Add-On kann wie in Bild 01 gezeigt in den Basisdaten des Modells aktiviert werden.

Eine sowohl grafische als auch tabellarische Ausgabe der Ergebnisse für Verformungen, Spannungen und Dehnungen hilft Ihnen bei der Erfassung des Bodenvolumens. Um das zu erreichen, ermöglichen Ihnen spezielle Filterkriterien eine gezielte Ergebnisauswahl.

Das Programm lässt Sie mit den Ergebnissen nicht allein zurück. Wenn Sie die Ergebnisse im Bodenvolumen grafisch auswerten wollen, stehen Ihnen Hilfsobjekte zur Verfügung. Definieren Sie bspw. Clipping-Ebenen. Dadurch können Sie in beliebigen Ebenen des Bodenvolumens die entsprechenden Ergebnisse betrachten.

Nicht nur das. Die Verwendung von Ergebnisschnitten und Clipping-Boxen erleichtert Ihnen die genaue grafische Untersuchung des Bodenvolumens.

Sie wissen bereits, dass die Modellierung sowie die Analyse von Boden und Bauwerk im Gesamtmodell möglich ist. Dadurch haben Sie die Boden-Bauwerk-Interaktion explizit berücksichtigt. Mit der Modifikation einer Komponente erreichen Sie die unmittelbare korrekte Berücksichtigung in der Analyse sowie in den Ergebnissen für das gesamte System aus Boden und Bauwerk.

Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.

Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.
