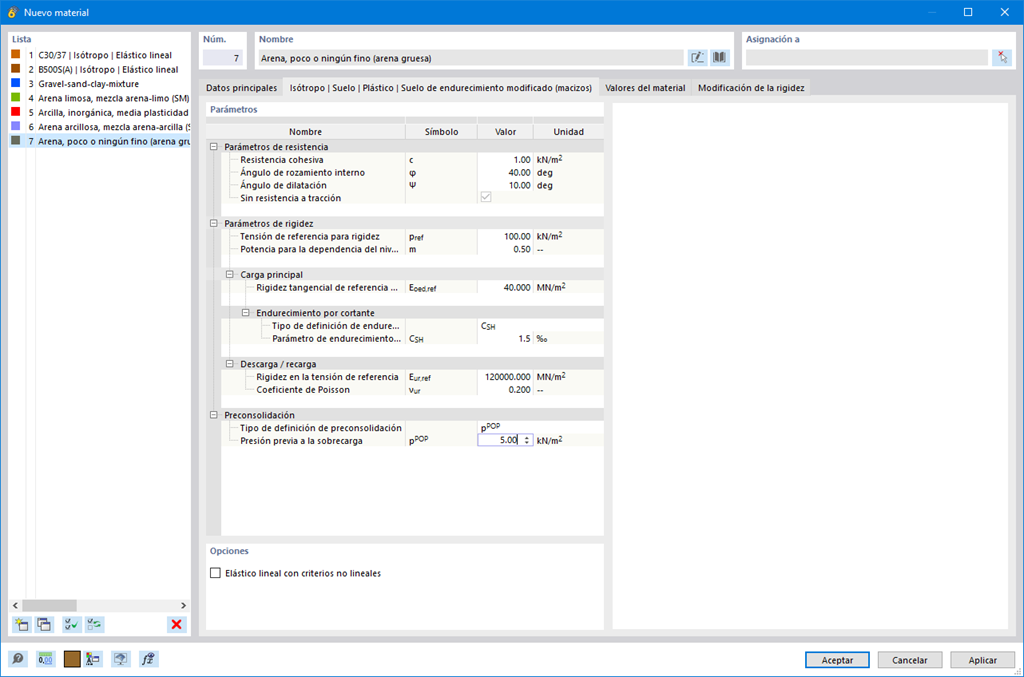

modelo de material de suelo "Modelo de suelo de endurecimiento modificado" para análisis geotécnico

Este artículo analiza los resultados del análisis geotécnico y su representación gráfica y en tablas en el programa RFEM 6.

Dado que la determinación realista de las condiciones del suelo influye significativamente en la calidad del análisis estructural de los edificios, el complemento Análisis geotécnico se ofrece en RFEM 6 para determinar el cuerpo del suelo a analizar.

La forma de proporcionar los datos obtenidos de las pruebas de campo en el complemento y utilizar las propiedades de las muestras de suelo para determinar los macizos de suelo de interés se discutió en el artículo de la base de conocimientos "Creación del cuerpo de suelo a partir de muestras de suelo en RFEM 6". Este artículo, por otro lado, discutirá el procedimiento para calcular los asentamientos y las presiones del suelo para un edificio de hormigón armado.

La calidad del análisis estructural de los edificios mejora significativamente cuando las condiciones del suelo se consideran de la manera más realista posible. En RFEM 6, puede determinar de forma realista el cuerpo del suelo que se va a analizar con la ayuda del complemento Análisis geotécnico. Este complemento se puede activar en los Datos base del modelo como se muestra en la Imagen 01.

Una salida gráfica y tabular de los resultados para deformaciones, tensiones y deformaciones le ayuda a determinar los sólidos del suelo. Para lograr esto, use los criterios de filtro especiales para la selección específica de resultados.

El programa no ' te deja solo con los resultados. Si desea evaluar gráficamente los resultados en los sólidos del suelo, puede usar los objetos guía. Por ejemplo, puede definir planos de recorte. Esto le permite ver los resultados correspondientes en cualquier plano del sólido del suelo.

Y no solo eso. La utilización de secciones de resultados y cuadros de recorte facilita el análisis gráfico preciso del sólido del suelo.

Ya sabe que es posible modelar y analizar el suelo y la estructura en todo el modelo. Como resultado, está considerando explícitamente la interacción suelo-estructura. Al modificar un componente, se logra la consideración correcta inmediata en el análisis, así como en los resultados para todo el sistema del suelo y la estructura.

¿Estás listo para la evaluación? Para ello, se encuentran disponibles diagramas de cálculo que muestran el curso de un resultado determinado durante un cálculo.

Puede definir libremente la asignación de los ejes vertical y horizontal del diagrama de cálculo. Esto le permite, por ejemplo, ver el curso del asentamiento de un cierto nudo dependiendo de la carga.
