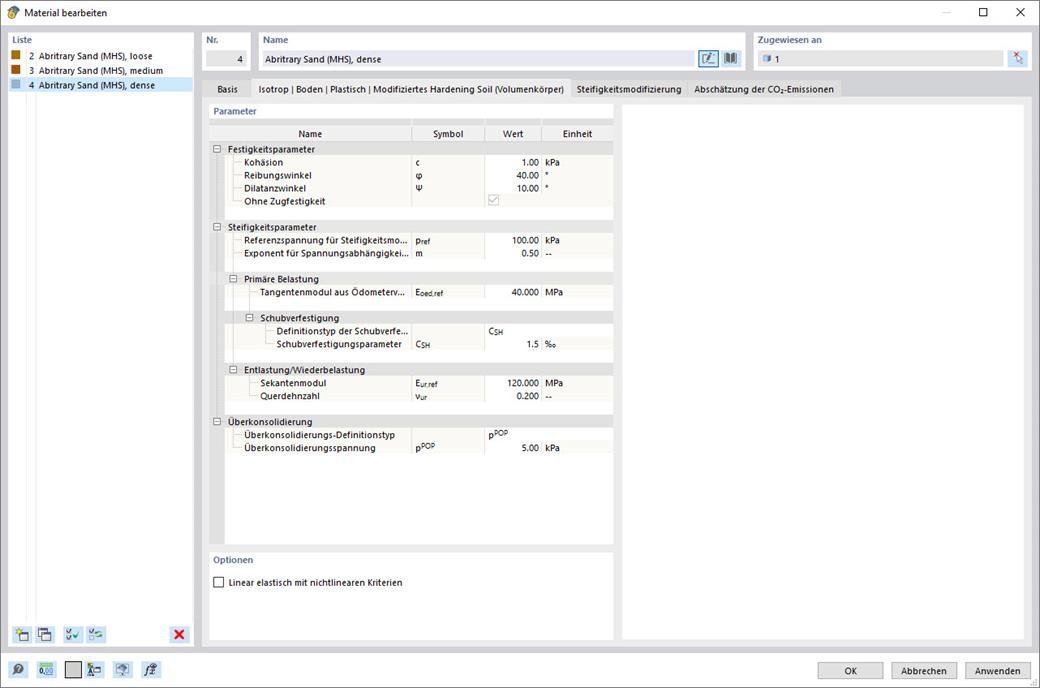

modello del materiale del terreno "Modello del terreno indurente modificato" per l'analisi geotecnica

Questo articolo discute i risultati dell'analisi geotecnica e la loro visualizzazione grafica e tabellare nel programma RFEM 6.

Poiché la determinazione realistica delle condizioni del suolo influenza in modo significativo la qualità dell'analisi strutturale degli edifici, RFEM 6 offre l'add-on Analisi geotecnica per determinare il corpo di suolo da analizzare.

Il modo per fornire i dati ottenuti dalle prove sul campo nell'add-on e utilizzare le proprietà dei campioni di terreno per determinare i massicci di terreno di interesse è stato discusso nell'articolo della Knowledge Base "Creazione del corpo del suolo da campioni di suolo in RFEM 6". Questo articolo, d'altra parte, discuterà la procedura per calcolare i cedimenti e le pressioni del suolo per un edificio in cemento armato.

La qualità dell'analisi strutturale degli edifici è notevolmente migliorata quando le condizioni del suolo sono prese in considerazione nel modo più realistico possibile. In RFEM 6, è possibile determinare realisticamente il corpo del terreno da analizzare con l'aiuto dell'add-on Analisi geotecnica. Questo add-on può essere attivato nei dati di base del modello come mostrato nell'immagine 01.

Un output grafico e tabellare dei risultati per deformazioni, tensioni e deformazioni aiuta nella determinazione dei solidi del terreno. A tal fine, utilizzare i criteri di filtro speciali per la selezione mirata dei risultati.

Il programma'non ti lascia solo con i risultati. Se si desidera valutare graficamente i risultati nei solidi del terreno, è possibile utilizzare gli oggetti guida. Ad esempio, è possibile definire piani di ritaglio. Ciò consente di visualizzare i risultati corrispondenti in qualsiasi piano del solido del terreno.

E non solo. L'utilizzo delle sezioni dei risultati e delle caselle di ritaglio facilita l'analisi grafica precisa del solido del terreno.

Sai già che è possibile modellare e analizzare il terreno e la struttura nel modello generale. Di conseguenza, hai preso in considerazione esplicitamente l'interazione terreno-struttura. Modificando un componente, si ottiene una considerazione immediata e corretta nell'analisi e nei risultati per l'intero sistema di terreno e struttura.

Sei pronto per la valutazione? Per questo sono disponibili diagrammi di calcolo che mostrano l'andamento di un determinato risultato durante un calcolo.

È possibile definire liberamente l'assegnazione degli assi verticale e orizzontale del diagramma di calcolo. Ciò consente, ad esempio, di visualizzare l'andamento del cedimento di un determinato nodo in base al carico.
