Budova založená na půdním masivu s upraveným modelem ztvrdlé půdy se zohledněním fází výstavby

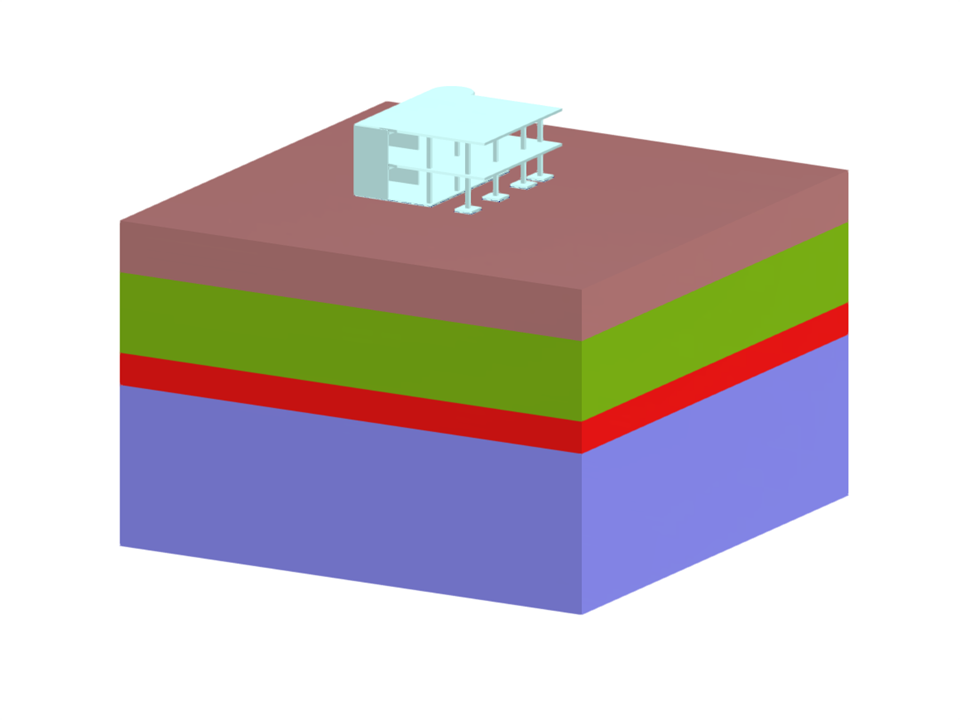

Stavba na půdním masivu s upraveným modelem tuhnoucí půdy
Počet uzlů | 110 |
Počet linií | 149 |
Počet prutů | 28 |
Počet ploch | 48 |
Počet těles | 5 |
Počet zatěžovacích stavů | 12 |
Počet kombinací zatížení | 10 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 128777,500 t |
Rozměry (metrické) | 49,000 x 36,900 x 49,000 m |
Rozměry (imperiální) | 160.76 x 121.06 x 160.76 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Konstrukce a půdní masiv](/cs/webimage/032040/3330218/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Model](/cs/webimage/031979/3328915/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
![Obrázek 1: Specifické parametry nelineárního elastického materiálového modelu zeminy](/cs/webimage/040222/3592665/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![KB 001880 | Navrhování lanových konstrukcí v programech RFEM 6 a RSTAB 9](/cs/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
![Výpočtový diagram](/cs/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.
Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
![Výstupní protokol s grafikou výsledků napětí](/cs/webimage/032590/3342486/printout_report.png?mw=512&hash=56f821d9133c263062c522bc9c6cb487f0d73c8e)
Vaše data jsou vždy zdokumentována ve vícejazyčném tiskovém protokolu. Obsah můžete kdykoli upravit a uložit jako šablonu. Také obrázky, texty, vzorce v MathML a dokumenty PDF můžete do protokolu vložit jen na několik kliknutí.
![Materiálové modely podloží](/cs/webimage/032309/3379367/32309_EN.png?mw=512&hash=9ee42caa2642d66d141bcaa5a26fdadfb0337cf4)
Chcete modelovat a analyzovat chování půdního tělesa? Za tímto účelem byly v programu RFEM implementovány speciální vhodné materiálové modely.
K dispozici máte modifikovaný Mohrův-Coulombův model s lineárně elastickým ideálně plastickým modelem a nelineárně elastický model s edometrickou závislostí napětí a přetvoření. Mezní kritérium, které popisuje přechod z pružné oblasti do oblasti plastického tečení, se stanoví podle Mohra-Coulomba.
![Výsledkem deformace je ořezávací rovina](/cs/webimage/032586/3342635/verformung_clipping_ebene_en_(2).png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)
Grafický a tabulkový výstup výsledků pro deformace, napětí a přetvoření vám pomůže při stanovení půdního tělesa. Použijte k tomu speciální kritéria filtrování pro cílený výběr výsledků.
Program vás v tom nenechá. Pokud chcete výsledky v půdních tělesech vyhodnotit graficky, jsou vám k dispozici pomocné objekty. Můžete například definovat ořezávací roviny. Příslušné výsledky si tak můžete prohlédnout v libovolné rovině půdního tělesa.
A nejen to. Použití výsledkových řezů a ořezávacích boxů umožňuje přesnou grafickou analýzu půdního tělesa.
