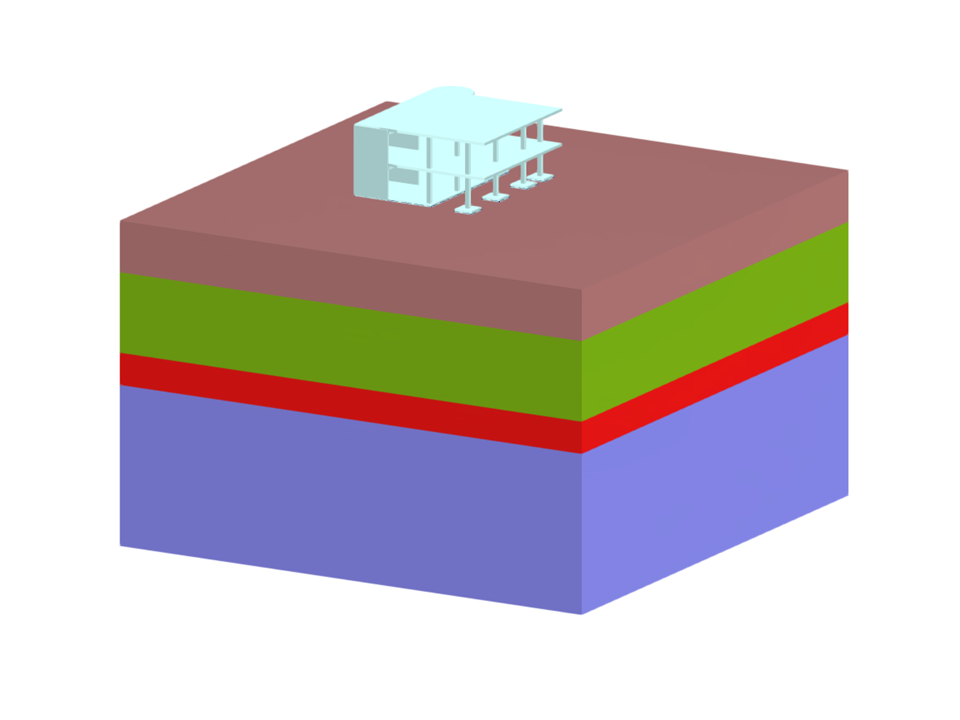

Gebäude auf Bodenmassiv mit Modifiziertem Hardening Soil Modell

Da die realitätsnahe Ermittlung der Baugrundverhältnisse die Qualität der Gebäudestatik maßgeblich beeinflusst, ist für die Ermittlung des zu untersuchenden Bodenkörpers in RFEM 6 das Add-On Geotechnische Analyse verfügbar.

Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.

Das Add-on Geotechnische Analyse stellt RFEM zusätzliche spezifische Bodenmaterialmodelle zur Verfügung, die in der Lage sind, das komplexe Bodenmaterialverhalten geeignet abzubilden. Der vorliegende Fachbeitrag soll als Einführung dienen und aufzeigen, wie die spannungsabhängige Steifigkeit von Bodenmaterialmodellen ermittelt werden kann.

In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.

Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.

Sie wollen das Verhalten des Bodenvolumens abbilden und analysieren? Um das zu gewährleisten, wurden in RFEM spezifische geeignete Materialmodelle implementiert.
Das modifizierte Mohr-Coulomb-Modell mit linear-elastischer ideal-plastischer sowie ein nichtlinear elastisches Modell mit ödometrischer Spannungs-Dehnungs-Beziehung stehen Ihnen dafür zur Verfügung. Dabei ist das Grenzkriterium, welches den Übergang des elastischen Bereiches in den des plastischen Fließens beschreibt, bereits nach Mohr-Coulomb definiert.

Eine sowohl grafische als auch tabellarische Ausgabe der Ergebnisse für Verformungen, Spannungen und Dehnungen hilft Ihnen bei der Erfassung des Bodenvolumens. Um das zu erreichen, ermöglichen Ihnen spezielle Filterkriterien eine gezielte Ergebnisauswahl.

Das Programm lässt Sie mit den Ergebnissen nicht allein zurück. Wenn Sie die Ergebnisse im Bodenvolumen grafisch auswerten wollen, stehen Ihnen Hilfsobjekte zur Verfügung. Definieren Sie bspw. Clipping-Ebenen. Dadurch können Sie in beliebigen Ebenen des Bodenvolumens die entsprechenden Ergebnisse betrachten.

Nicht nur das. Die Verwendung von Ergebnisschnitten und Clipping-Boxen erleichtert Ihnen die genaue grafische Untersuchung des Bodenvolumens.
