根据土层使用修正的硬化土层模型考虑施工阶段

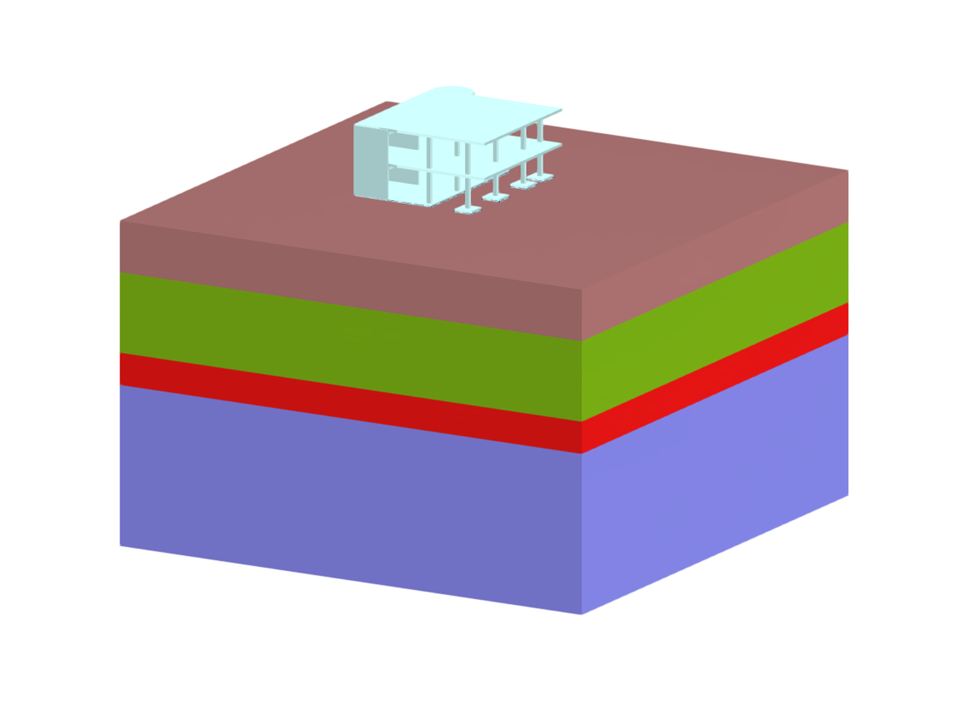

在修改的硬化土模型上建造
节点数目: | 110 |
线的数目 | 149 |
杆件数目: | 28 |
面的数目: | 48 |
实体数目 | 5 |
荷载工况数目 | 12 |
荷载组合数目 | 10 |
结果组合数目 | 0 |
总重量 | 128777,500 t |
翘曲区域尺寸 | 49.000 x 36.900 x 49.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![上部结构和土层](/zh/webimage/032040/3327270/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
本文讨论了岩土工程分析的结果,以及在 RFEM 6 中图形和表格显示的结果。
![模型](/zh/webimage/031979/3326593/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
考虑到实际确定的土壤条件对建筑物的结构分析质量有很大影响,所以在 RFEM 6 中提供了“岩土分析”模块,用于确定要分析的土体。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据,以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据,以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
![图 1: 非线性弹性土材料模型的特定参数](/zh/webimage/040222/3508620/2023-04-27_EN.png?mw=512&hash=7306cf5703c93779b07140d3ba5c912eab870a2f)
土工分析模块为 RFEM 提供了附加的土层材料模型,能够以合适的方式表现复杂的土层材料行为。 本文主要介绍如何确定土材料模型的应力相关刚度。
![知识库 001880 | 在 RFEM 6 和 RSTAB 9 中的索结构设计](/zh/webimage/049985/3840051/Seil_QS_EN.png?mw=512&hash=83dd891c6124be9c686441c4b37fe92db2c2062d)
本文将向您展示如何在 RFEM 6 和 RSTAB 9 中对索结构进行建模和设计。
![计算图](/zh/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
您准备好进行评估了吗? 为此提供了计算图表,该图表显示了计算过程中某个结果的变化过程。
您可以自由定义计算图的垂直轴和水平轴的分配。 例如,这使您可以根据荷载查看某个节点的沉降过程。
![带应力结果图形的打印报告](/zh/webimage/032590/3342486/printout_report.png?mw=512&hash=56f821d9133c263062c522bc9c6cb487f0d73c8e)
可以选择不同语言来编制计算书。 用户可以随时调整计算书中的内容并将其保存为模板。 只需点击几下鼠标,就可以将图形、文本、MathML 公式 以及 PDF 文档添加到计算书中。
![土壤材料模型](/zh/webimage/032309/3379367/32309_EN.png?mw=512&hash=9ee42caa2642d66d141bcaa5a26fdadfb0337cf4)
您想对土壤实体进行建模和分析吗? 为了确保这一点,在 RFEM 中使用了特殊的材料模型。
您可以将修正的 Mohr-Coulomb 模型与线弹性理想塑性模型或非线性弹性模型与等轴测应力-应变关系一起使用。 极限准则描述了从弹性区域到塑性流动区域的过渡,根据摩尔-库仑定义。
![裁剪平面中的变形结果](/zh/webimage/032586/3342635/verformung_clipping_ebene_en_(2).png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)
变形、应力和应变结果的图形和表格输出可以帮助您确定土的实体。 为此,请使用特殊的筛选条件有针对性地选择结果。
该程序不会让您独自获得结果。' 如果您想以图形方式评估土壤实体中的结果,可以使用向导对象。 例如,您可以定义剪裁平面。 这样您就可以在土体的任何平面上查看相应的结果。
不仅如此。 结果剖面和裁剪框的使用有助于对土体进行精确的图形分析。
