Uwaga na nieliniowości w analizie spektrum odpowiedzi w RFEM 6

Czy zawsze konieczne jest uwzględnianie nieliniowości elementów rozciąganych w analizie spektrum odpowiedzi?

Odpowiedź:

Konieczność uwzględnienia nieliniowości elementów rozciąganych zależy od celu analizy. Jeśli głównym celem jest określenie bazowych sił ścinających w celu porównania z innymi obciążeniami poziomymi, pominięcie nieliniowości elementów rozciąganych jest zazwyczaj akceptowalne i można je uznać za konserwatywne podejście. Natomiast dla dokładnego projektowania samych elementów rozciąganych niezbędne jest uwzględnienie ich nieliniowego zachowania. Należy stosować takie metody jak dezaktywacja, aby dokładnie uchwycić te efekty i zapewnić integralność i bezpieczeństwo projektu.

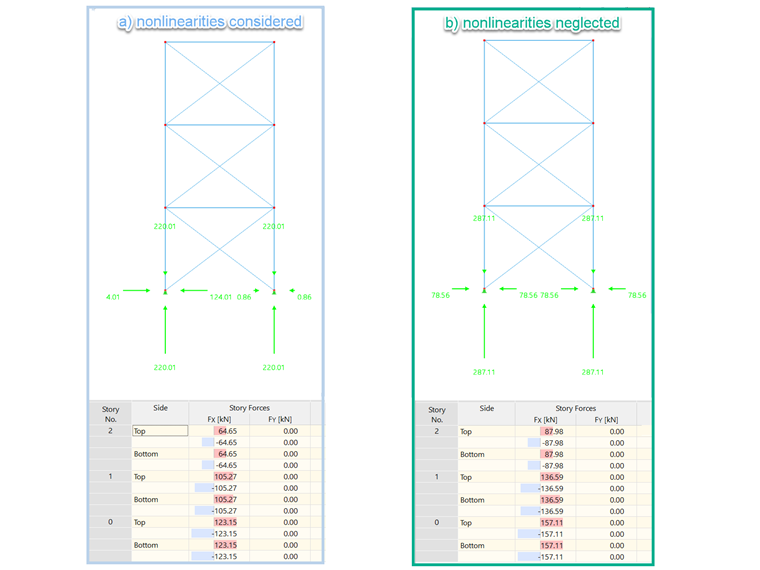

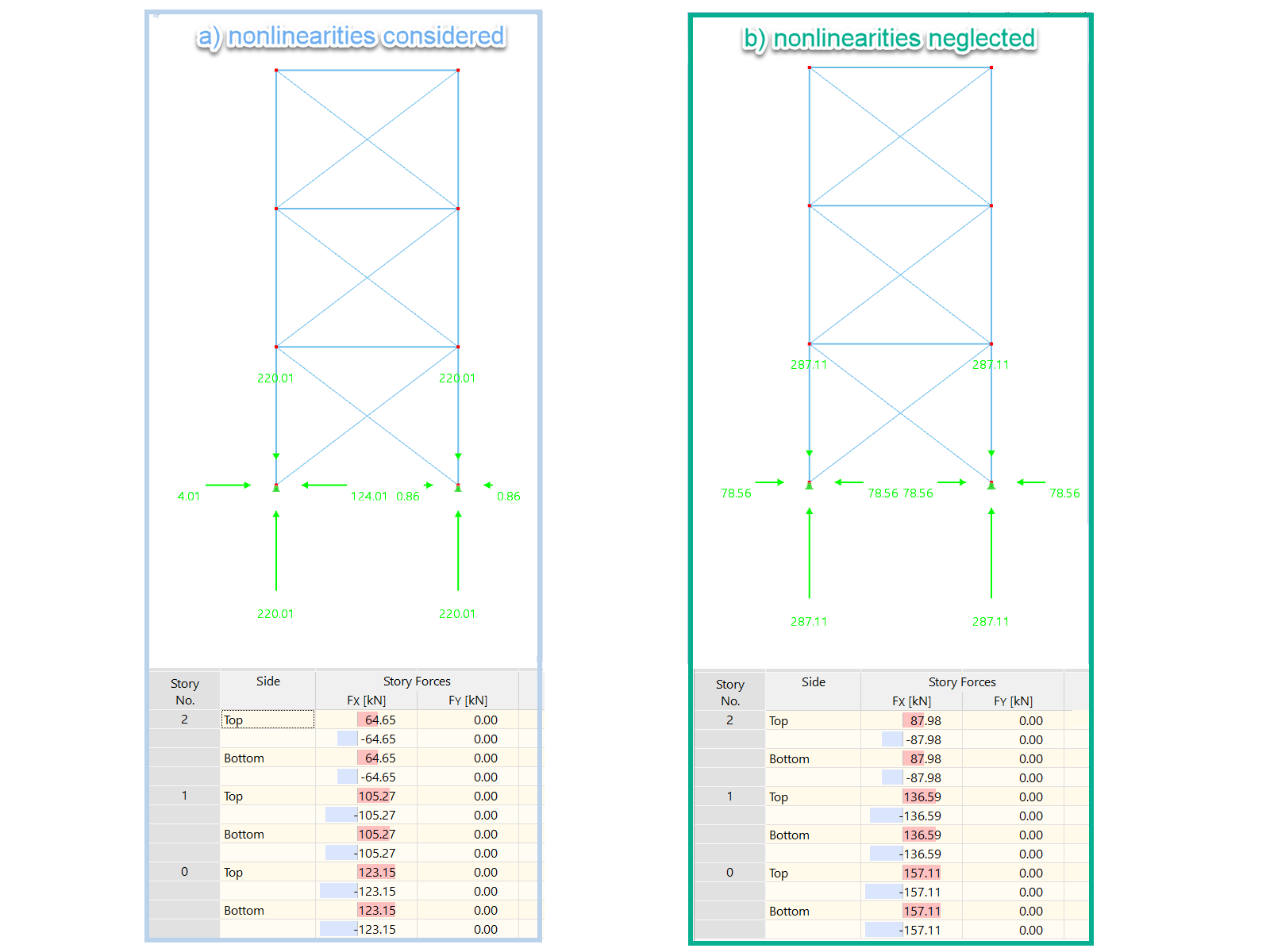

Obraz porównuje siły sejsmiczne przy zaniedbaniu i uwzględnieniu nieliniowego zachowania elementu rozciąganego w analizie odpowiedzi spektralnej.
Porównanie sił sejsmicznych
Autor

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne dla klientów firmy Dlubal.
