Zohlednění vlastní tíhy v modulu RF-/DYNAM Pro

V přídavném modulu RF-/DYNAM Pro je v hmotovém stavu k dispozici možnost „Od vlastní tíhy konstrukce“. Muss diese Option immer aktiviert sein, um das Eigengewicht der Struktur zu berücksichtigen?

Odpověď:

Ne, tato možnost nemusí být nutně aktivována pro zohlednění vlastní tíhy. Falls die Massen aus einem Lastfall importiert werden, welcher bereits das Eigengewicht enthält, darf diese Option nicht aktiviert werden. Andernfalls wird das Bauwerkseigengewicht verdoppelt.

FAQ | 003573
CS-US | Vlajka FAQ
FAQ 003573 | V modulu RF-/DYNAM Pro je v hromadném případě k dispozici možnost „Od vlastní tíhy konstrukce“.

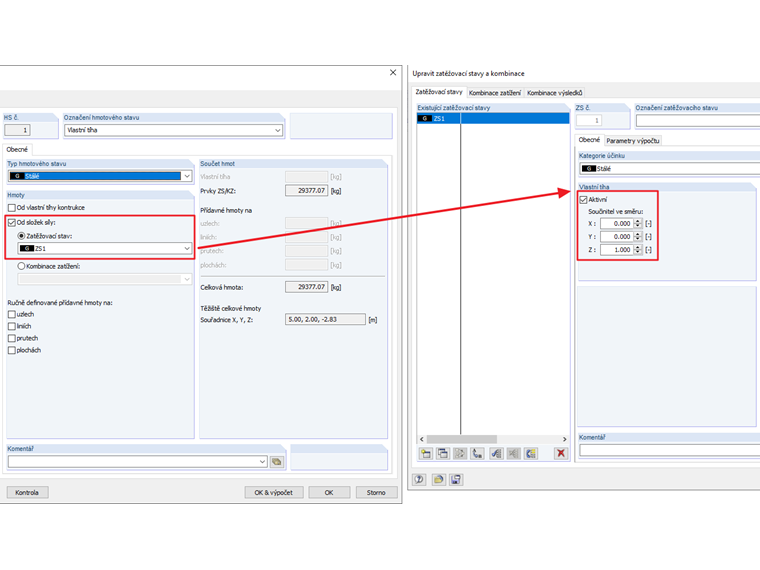

Import zatěžovacího stavu s aktivovaným vlastním zatížením
Import zatěžovacího stavu s aktivovaným vlastním zatížením
Autor

Ing. Effler se podílí na vývoji v oblasti dynamiky a v rámci technické podpory pečuje o naše zákazníky.

Reference
  1. Software Dlubal. (2020). Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, září 2017
