Přídavný modul pro RFEM 5
RF-CONCRETE Deflect

• Posouzení deformací železobetonových ploch bez trhlin nebo s trhlinami (stav II) pomocí aproximační metody (např. analýza deformací podle EN 1992-1-1, čl. 7.4.3)
• Tahové zpevnění betonu mezi trhlinami
• Možnost zohlednit dotvarování a smršťování

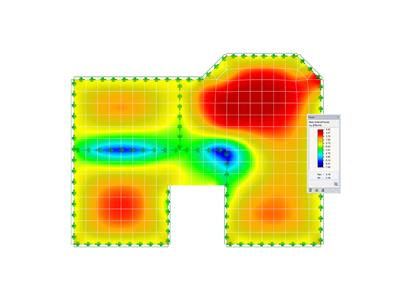

• Grafické znázornění výsledků v programu RFEM; například deformace nebo průhyb ploché desky
• Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
• Úplná integrace výsledků do tiskového protokolu programu RFEM

Pro výpočet deformací aproximačními metodami danými normou (například podle EN 1992-1-1, 7.4.3) se stanoví takzvané účinné tuhosti konečných prvků ve stavu bez trhlin a s trhlinami. Tyto efektivní tuhosti pak poslouží pro výpočet deformace plochy metodou konečných prvků.

Výpočet efektivní tuhosti konečných prvků probíhá na základě vyztuženého betonového průřezu. Na základě vnitřních sil stanovených pro mezní stav použitelnosti v programu RFEM program klasifikuje železobetonový průřez jako 's trhlinami' nebo 'bez trhlin'. Pro zohlednění působení betonu mezi trhlinami lze použít rozdělovací součinitel (například podle EN 1992-1-1, rovnice 7.19). Materiálové charakteristiky betonu v oblasti tlaku a tahu se přitom uvažují jako lineárně pružné, a to až k dosažení pevnosti betonu v tahu. Tím se zajistí dostatečná přesnost pro posouzení mezního stavu použitelnosti.

Výpočet účinné tuhosti zohledňuje dotvarování a smršťování betonu na úrovni průřezu. Vliv dotvarování a smršťování u staticky neurčitých konstrukcí se při tomto aproximačním výpočtu nezohlední (například tahové síly způsobené smršťováním u oboustranně vetknutých konstrukcí nelze určit, a proto se musí zohlednit jiným způsobem). Stručně řečeno probíhá výpočet deformací v modulu RF-CONCRETE Deflect ve dvou krocích:

1. Výpočet účinných tuhostí železobetonového průřezu za předpokladu lineárně elastických podmínek
2. Výpočet deformace pomocí účinných tuhostí pomocí MKP
