板结构的变形分析
总数: 4
RF-CONCRETE Deflect | 产品特性
- 钢筋混凝土面的变形分析(例如按照规范 EN 1992-1-1 中 7.4.3 节的规定)
- 裂缝之间的混凝土受拉刚化方法(受拉刚化效应)
- 选择考虑徐变和收缩影响

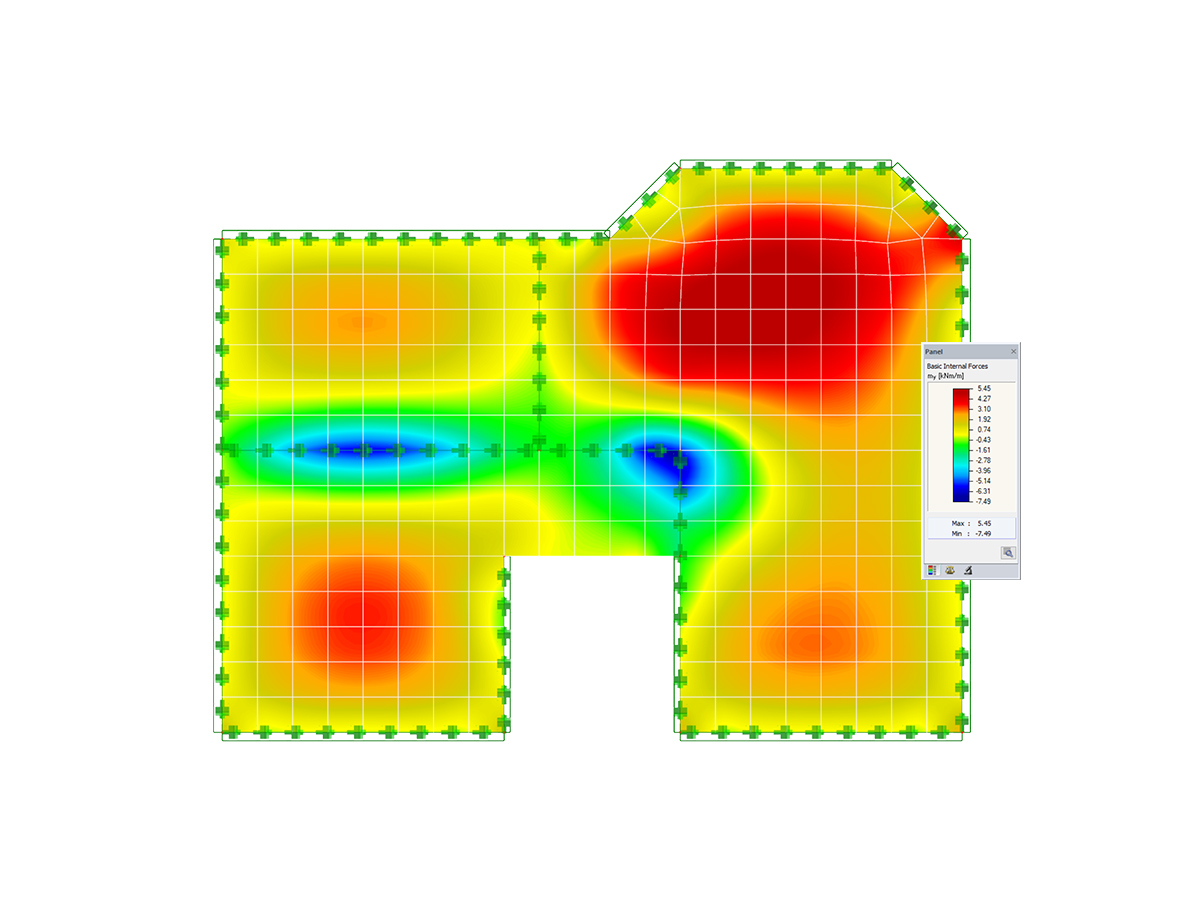

- RFEM 中集成了计算结果的图形表示;例如平板的变形或垂度
- 表格中清楚显示计算结果,并在结构模型中显示结果图形
- 结果完整集成在 RFEM 计算书中
RF-CONCRETE Deflect | 输入

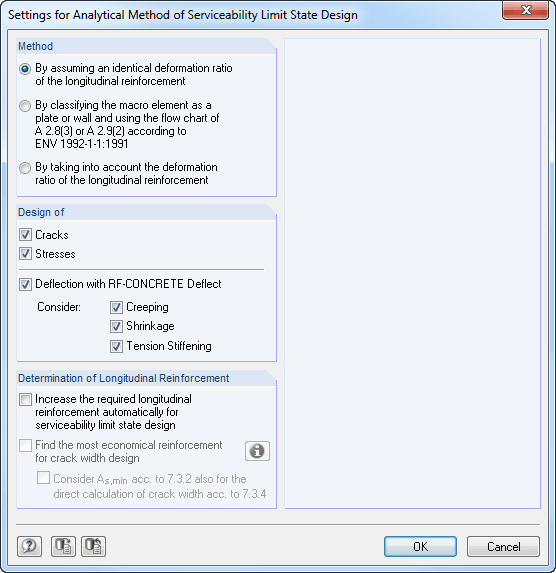

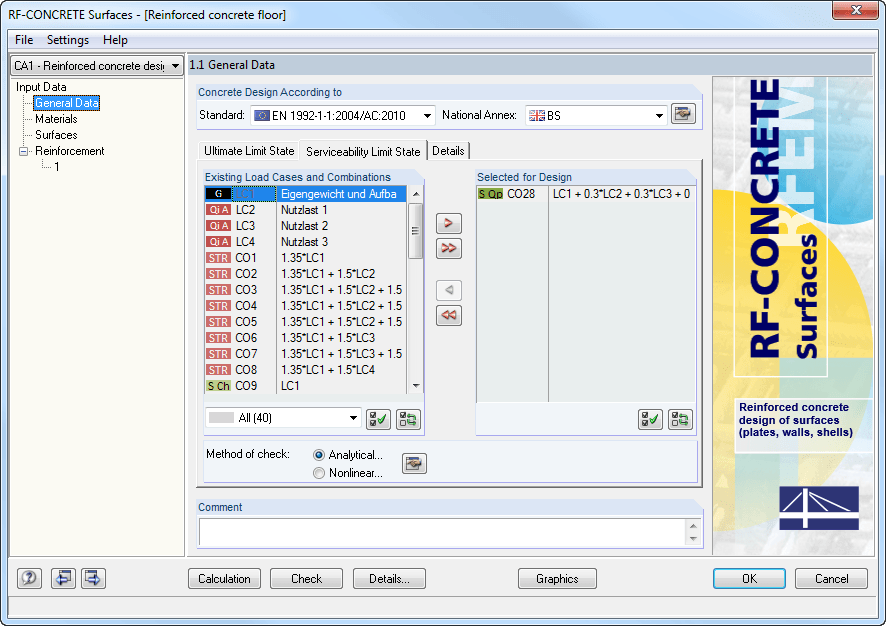

在模块 RF-CONCRETE Surfaces 的正常使用极限状态设计验算设置中,可以激活使用 RF-CONCRETE Deflect 的变形计算。 如果考虑长期效应(徐变和收缩)和裂缝之间的受拉刚度,则可以在上面的对话框中进行选择。 徐变系数和收缩应变可以通过输入参数计算或单独定义。
用户可以为每个面或整个面组指定变形极限值。 最大值变形定义为容许极限值。 此外,用户必须指定在设计验算中使用未变形还是变形后的系统。
RF-CONCRETE Deflect | 设计
在有限元构件中根据现有的极限状态计算“有效刚度”混凝土是否开裂验算。 通过重复的有限元计算,使用这些刚度来确定面变形。
有效刚度计算 有限元组合考虑的是钢筋混凝土截面。 根据 RFEM 中在正常使用极限状态下确定的内力,程序将钢筋混凝土截面分为'开裂'和'未开裂'。 如果还考虑截面的受拉刚度,则使用分布系数(例如根据欧洲规范 EN 1992-1-1,公式 7.19)。 在混凝土达到抗拉强度之前,假定混凝土的材料属性在受压区和受拉区为线弹性。 在正常使用极限状态下正好达到该值。
在确定有效刚度时,需考虑截面的徐变和收缩。 这种近似方法未考虑超静定体系中收缩和徐变的影响(例如,不计算四面受约束的体系中收缩应变的拉力,必须单独考虑)。 总的来说,RF-CONCRETE Deflect 分两步计算变形:
- 假设线弹性条件,计算钢筋混凝土截面的有效刚度
- 使用有限元法的有效刚度计算变形
RF-CONCRETE Deflect | 结果输出

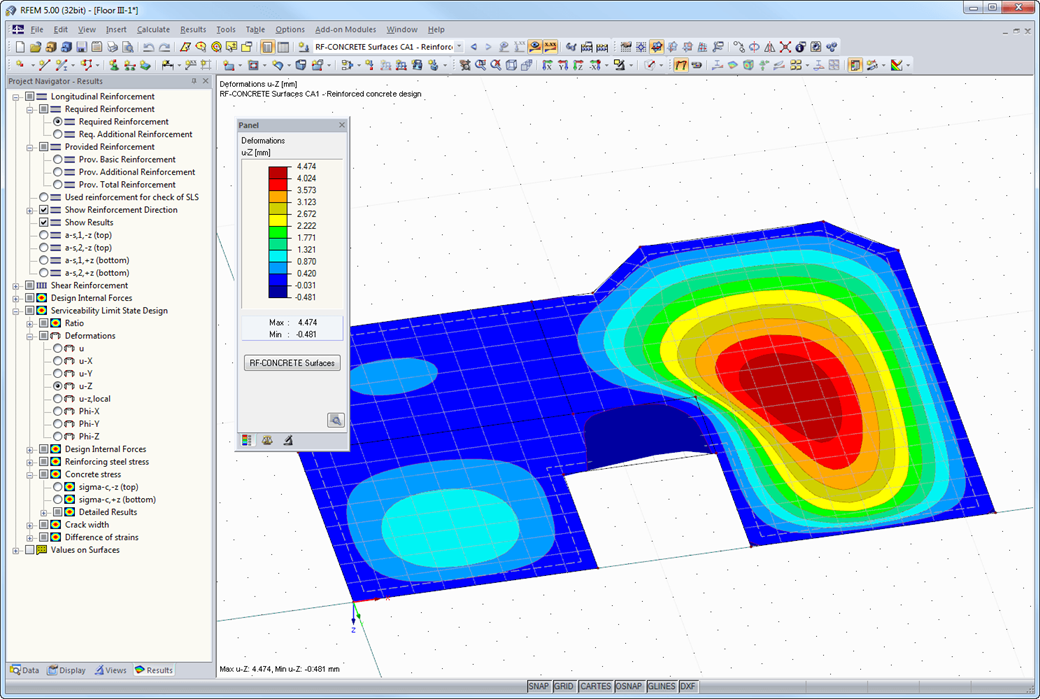

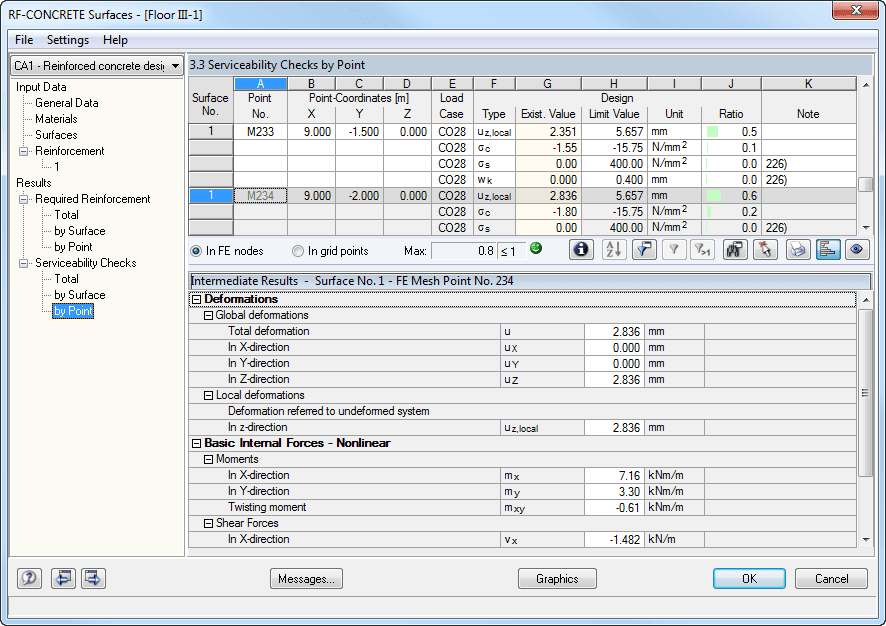

计算完成后,在对话框中可以打开表格查看变形分析的结果。 所有的中间值都显示在界面上,便于用户理解。 RFEM 中利用率和变形的图形显示可以让用户快速了解临界区域。
因为计算结果是按面或点显示的(包括所有中间结果),所以可以随时回放计算结果。 RFEM 计算书的计算结果完全集成在计算书中,确保了结构设计的可验证性。
计算价格
总金额 580.00 USD
该价格适用于United States。
执行钢筋混凝土结构设计规范
混凝土设计规范
EN 1992-1-1:2004 + A1:2014(欧洲规范 2)
ACI 318-14(美国规范)
ACI 318-19(美国规范)
CSA A23.3-19(加拿大规范)
SP 63.13330:2018(俄罗斯规范)
EN 1992-1-1 附录
DIN EN 1992-1-1/NA/A1:2015-12(德国)
ÖNORM B 1992-1-1:2018-01(奥地利)
SN EN 1992-1-1/NA:2014-05(瑞士)
CEN EN 1992-1-1/2014-11(欧盟)
CSN EN 1992-1-1/NA:2016-05(捷克)
HRN EN 1992-1-1/NA:2015-10(克罗地亚)
ILNAS EN 1992-1-1/NA:2020-03(卢森堡)
IST EN 1992-1-1/NA:2014-04(冰岛)
NS EN 1992-1-1: 2004-NA: 2008(挪威)
EVS EN 1992-1-1/NA:2021-04(爱沙尼亚)
TKP EN 1992-1-1/NA:2009-12(白俄罗斯)
是 I. 1992-1-1/NA:2020-07 (Irland)
MKC EN 1992-1-1/NA:2010-01(北马其顿)
BDS EN 1992-1-1:2005/NA:2011(保加利亚)
BS EN 1992-1-1:2004/NA:2005(英国)
CYS EN 1992-1-1:2004/NA:2009(塞浦路斯)
EN 1992-1-1 DK NA:2017-06(丹麦)
EN 1992-1-1 DK NA:2021-05(丹麦)
LST EN 1992-1-1:2005/NA:2019-06(立陶宛)
LVS EN 1992-1-1:2005/NA:2016-07(拉脱维亚)
LVS EN 1992-1-1:2005/NA:2020-09(拉脱维亚)
MS EN 1992-1-1:2010(马来西亚)
MSZ EN 1992-1-1:2004/A1:2016(匈牙利)
NBN EN 1992-1-1 ANB:2010(比利时)
NF EN 1992-1-1/NA:2016-03(法国)
NP EN 1992-1-1/NA:2010-02(葡萄牙)
SIST EN 1992-1-1:2005/A101:2006(斯洛文尼亚)
SR EN 1992-1-1:2004/NA:2008(罗马尼亚)
SS EN 1992-1-1/NA:2008-06(新加坡)
SS EN 1992-1-1/NA:2014-12(瑞典)
SS EN 1992-1-1 BFS 2019(瑞典)
STN EN 1992-1-1/NA:2008-06(斯洛伐克)
NEN-EN 1992-1-1+C2:2011/NB:2016(荷兰)
PN EN 1992-1-1/NA:2010-09(波兰)
PN EN 1992-1-1/NA:2018-11(波兰)
SFS EN 1992-1-1/NA:2015-01(芬兰)
UNE EN 1992-1-1/NA:2013(西班牙)
UNI EN 1992-1-1/NA:2007-07(意大利)
