Análise da deformação analítica de estruturas de placas
RF-CONCRETE Deflect | Funcionalidades
- Análise de deformações de superfícies de betão armado não fendilhadas/fendilhadas (estado II) através da aplicação do método de aproximação (por exemplo, cálculo de deformações de acordo com EN 1992-1-1, Cl. 7.4.3)
- Reforço do betão à tração aplicado entre fendas
- Opções para considerar fluência e retração

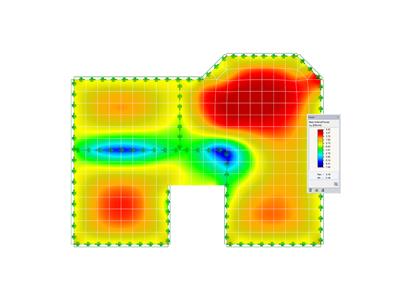

- Saída de resultados gráfica integrada no RFEM, por exemplo, deformação e flecha da laje plana
- Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
- Integração completa da saída de dados no relatório de impressão do RFEM
RF-CONCRETE Deflect | Entrada de dados
A análise de deformação com o RF-CONCRETE Deflect pode ser ativada no módulo adicional RF-CONCRETE Surfaces nas definições para a verificação analítica do estado limite de utilização, A consideração de efeitos de longa duração (fluência e retração) e a resistência à tração entre as fendas do betão também podem ser controladas na caixa de diálogo mencionada acima. O coeficiente de fluência e a deformação de retração são calculados com base nos parâmetros de entrada especificados ou definidos individualmente.
O valor das deformações limite a ser observado pode ser definido individualmente para cada superfície ou para todo o grupo de superfícies. O valor limite admissível é definido pela deformação máxima. Além disso, tem de decidir adicionalmente se pretende utilizar o sistema deformado ou não deformado para a verificação.
RF-CONCRETE Deflect | Dimensionamento
Para o cálculo de deformações segundo os métodos de aproximação definidos nas normas (por exemplo, cálculo de deformações de acordo com 7.4.3, EN 1992-1-1), é calculada a resistência efetiva nos elementos finitos correspondente ao estado limite do betão fendilhado/não fendilhado existente. De seguida, essa resistência é utilizada para determinar a deformação da superfície através do repetido cálculo do MEF.
O RF-CONCRETE Deflect tem em consideração a secção de betão armado para calcular a resistência efetiva dos elementos finitos. Baseado nos esforços internos determinados para o estado limite de utilização no RFEM, o programa classifica a secção de betão armado como 'fendilhada' ou 'não fendilhada'. Se a contribuição do betão entre as fendas também é tida em consideração, é considerado um coeficiente de distribuição (por exemplo, z de acordo com a equação 7.19, EN 1992-1-1). O comportamento do material para o betão é aplicado de forma linear-elástica na área de compressão e tração até ser atingida a resistência à tração do betão, a qual é suficientemente precisa para o estado limite de utilização.
A fluência e a retração são consideradas quando é determinada a resistência efetiva no "nível da secção". A influência da fluência e da retração para sistemas estaticamente indeterminados não é tida em consideração por este método de aproximação (por exemplo, as forças de tração da extensão da retração no caso dos sistemas limitados em todos os lados não são determinadas, mas devem ser consideradas separadamente). Em resumo, o RF-CONCRETE Deflect calcula as deformações em dois passos:
- Cálculo da resistência efetiva da secção de betão armado, assumindo as condições linear-elásticas
- Cálculo da deformação utilizando a resistência efetiva com o MEF
RF-CONCRETE Deflect | Resultados
Após o dimensionamento, os resultados da análise de deformação são listados em tabelas de resultados organizadas de forma clara. Todos os valores intermédios são apresentados adicionalmente. A representação gráfica da relação de dimensionamento e da deformação no RFEM permitem ao utilizador identificar rapidamente as secções críticas ou fendilhadas.
Como os resultados do dimensionamento são exibidos por superfície ou ponto em conjunto com todos os resultados intermédios, o utilizador pode evocar todos os detalhes do cálculo. Devido à integração completa dos dados de saída no relatório de impressão do RFEM, está assegurada uma análise estrutural documentada para efeitos de verificação.
