Para o cálculo de deformações segundo os métodos de aproximação definidos nas normas (por exemplo, cálculo de deformações de acordo com 7.4.3, EN 1992-1-1), é calculada a resistência efetiva nos elementos finitos correspondente ao estado limite do betão fendilhado/não fendilhado existente. De seguida, essa resistência é utilizada para determinar a deformação da superfície através do repetido cálculo do MEF.

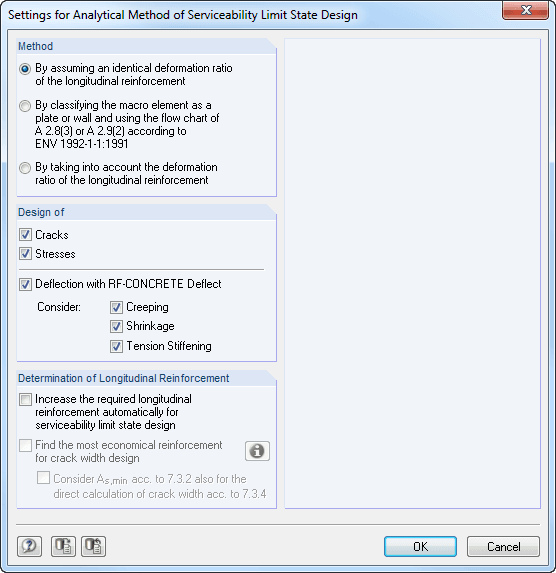

O RF-CONCRETE Deflect tem em consideração a secção de betão armado para calcular a resistência efetiva dos elementos finitos. Baseado nos esforços internos determinados para o estado limite de utilização no RFEM, o programa classifica a secção de betão armado como 'fendilhada' ou 'não fendilhada'. Se a contribuição do betão entre as fendas também é tida em consideração, é considerado um coeficiente de distribuição (por exemplo, z de acordo com a equação 7.19, EN 1992-1-1). O comportamento do material para o betão é aplicado de forma linear-elástica na área de compressão e tração até ser atingida a resistência à tração do betão, a qual é suficientemente precisa para o estado limite de utilização.
A fluência e a retração são consideradas quando é determinada a resistência efetiva no "nível da secção". A influência da fluência e da retração para sistemas estaticamente indeterminados não é tida em consideração por este método de aproximação (por exemplo, as forças de tração da extensão da retração no caso dos sistemas limitados em todos os lados não são determinadas, mas devem ser consideradas separadamente). Em resumo, o RF-CONCRETE Deflect calcula as deformações em dois passos:
- Cálculo da resistência efetiva da secção de betão armado, assumindo as condições linear-elásticas
- Cálculo da deformação utilizando a resistência efetiva com o MEF
