Moduł dodatkowy dla RFEM 5
RF-CONCRETE Deflect

Moduł dodatkowy RF-CONCRETE Deflect jest rozszerzeniem grupy modułów RF-CONCRETE i umożliwia przeprowadzenie analitycznej analizy odkształcenia konstrukcji płytowych z betonu zbrojonego.

Obsługuje obliczenia zgodnie z różnymi normami, takimi jak EN i DIN. Moduł dodatkowy oferuje takie funkcje, jak analiza odkształceń zarysowanych i niezarysowanych powierzchni, uwzględnienie usztywnienia przy rozciąganiu oraz efektów długotrwałych, takich jak pełzanie i skurcz. Wyniki są wyświetlane graficznie i numerycznie w programie RFEM 5.

Analityczna analiza deformacji konstrukcji płytowych

Ogółem: 4

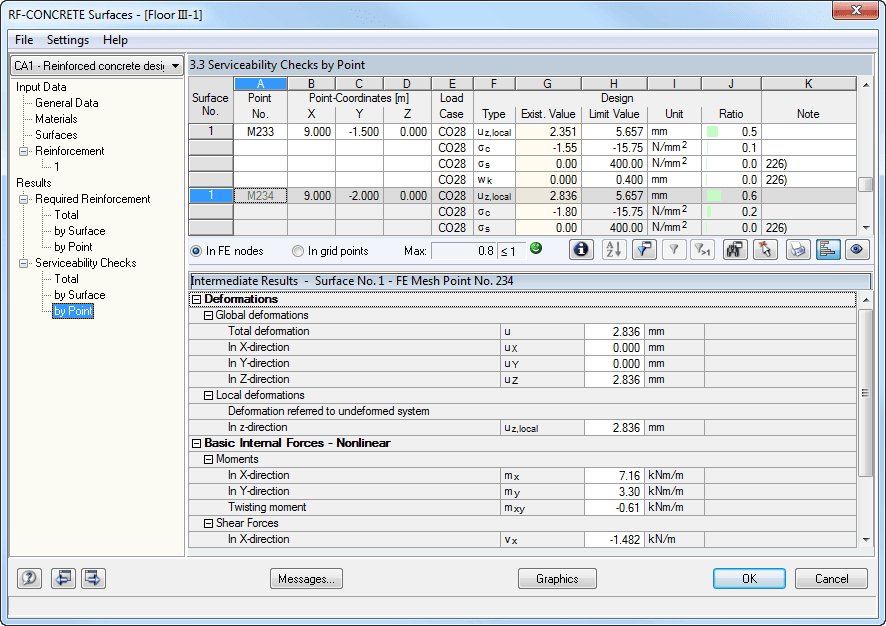

Stan graniczny użytkowalności punkt po punkcie

RF-CONCRETE Deflect | Funkcje

Analiza deformacji powierzchni żelbetowych niezarysowanych lub z rysami (stan II) z zastosowaniem metody aproksymacyjnej (np. analiza deformacji wg EN 1992-1-1, kl. 7.4.3 )
Usztywnienie przy rozciąganiu betonu między rysami
Opcjonalne uwzględnienie pełzania i skurczu
Graficzne przedstawienie wyników zintegrowane z RFEM; na przykład odkształcenie lub ugięcie płaskiej płyty
Przejrzyste zestawienie wyników w formie numerycznej w stosownych oknach oraz możliwość ich graficznego przedstawienia na konstrukcji
Pełna integracja wyników z protokołem wydruku programu RFEM

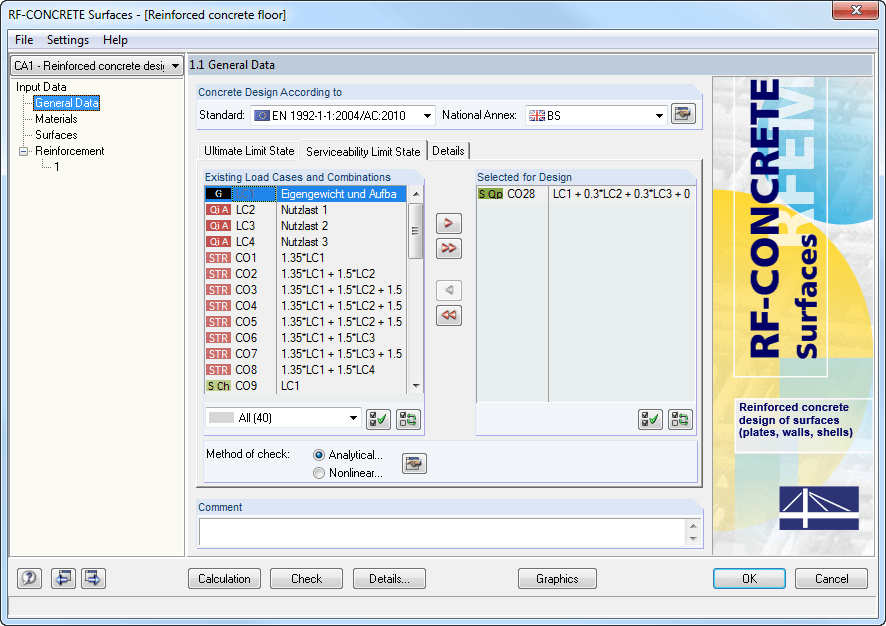

RF-CONCRETE Deflect | Wprowadzanie danych

Analiza odkształceń za pomocą modułu RF-CONCRETE Deflect może być aktywowana w ustawieniach obliczeń w stanie granicznym użytkowalności w module RF-CONCRETE Deflect. W powyższym oknie dialogowym można zarządzać także uwzględnianiem efektów długotrwałych (pełzanie i skurcz) oraz usztywnieniem przy rozciąganiu między rysami. Współczynnik pełzania i odkształcenie skurczowe są obliczane przy użyciu określonych parametrów wejściowych lub definiowane indywidualnie.

Wartość graniczną deformacji można określić osobno dla każdej powierzchni lub dla całej grupy powierzchni. Maksymalna odkształcenie jest definiowane jako dopuszczalna wartość graniczna. Dodatkowo należy określić, czy do sprawdzenia obliczeń ma zostać użyty układ nieodkształcony czy odkształcony.

RF-CONCRETE Deflect | obliczenia

Analiza deformacji według metody aproksymacyjnej zdefiniowanej w normach (na przykład analiza deformacji zgodnie z EN 1992-1-1, 7.4.3) jest stosowana do obliczania "sztywności efektywnych" w elementach skończonych zgodnie z istniejącym stanem granicznym betonu z rysami lub bez. Sztywności te są wykorzystywane do określania odkształcenia powierzchni poprzez wielokrotne obliczenia MES.

Obliczanie sztywności efektywnej elementów skończonych uwzględnia przekrój żelbetowy. Na podstawie sił wewnętrznych określonych dla stanu granicznego użytkowalności w programie RFEM, program klasyfikuje przekrój żelbetowy jako 'zarysowany' lub 'niezarysowany'. Jeżeli w przekroju ma być uwzględnione usztywnienie rozciągane, stosowany jest współczynnik rozkładu (np. zgodnie z EN 1992-1-1, Równ. 7.19). Zakłada się, że zachowanie materiałowe betonu w strefie ściskania i rozciągania jest liniowo-sprężyste do momentu osiągnięcia wytrzymałości betonu na rozciąganie. Jest to osiągane dokładnie w stanie granicznym użytkowalności.

Przy określaniu sztywności efektywnych uwzględniane są pełzanie i skurcz na „poziomie przekroju”. Wpływ skurczu i pełzania w układach statycznie niewyznaczalnych nie jest uwzględniany w tej metodzie aproksymacji (np. siły rozciągające od odkształceń spowodowanych skurczem w układach zablokowanych ze wszystkich stron nie są określane i muszą zostać uwzględnione osobno). Podsumowując, RF-CONCRETE Deflect oblicza odkształcenia w dwóch krokach:

Obliczanie sztywności efektywnych przekroju żelbetowego przy założeniu warunków liniowo-sprężystych
Obliczanie odkształcenia na podstawie sztywności efektywnych przy użyciu MES

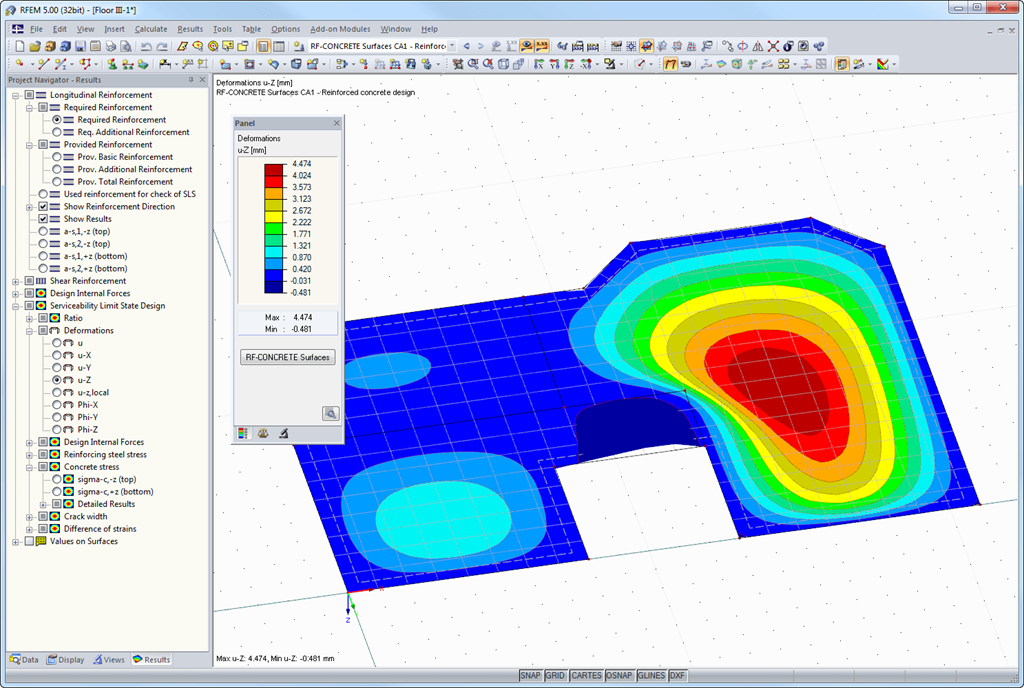

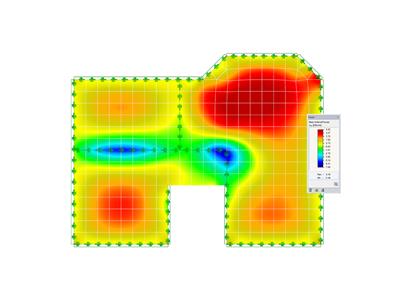

Wyświetlanie odkształceń w programie RFEM

RF-CONCRETE Deflect | Wyniki

Po obliczeniach moduł pokazuje przejrzyście ułożone tabele z wynikami analizy odkształceń. Wszystkie wartości pośrednie są wyświetlane w zrozumiały sposób. Graficzne przedstawienie stopni wykorzystania i odkształceń w programie RFEM umożliwia szybki przegląd obszarów krytycznych.

Ponieważ wyniki obliczeń są wyświetlane według powierzchni lub punktów wraz ze wszystkimi wynikami pośrednimi, można odtworzyć wszystkie szczegóły obliczeń. Pełne zintegrowanie wyników z protokołem wydruku programu RFEM gwarantuje weryfikowalność wymiarowania konstrukcji.
