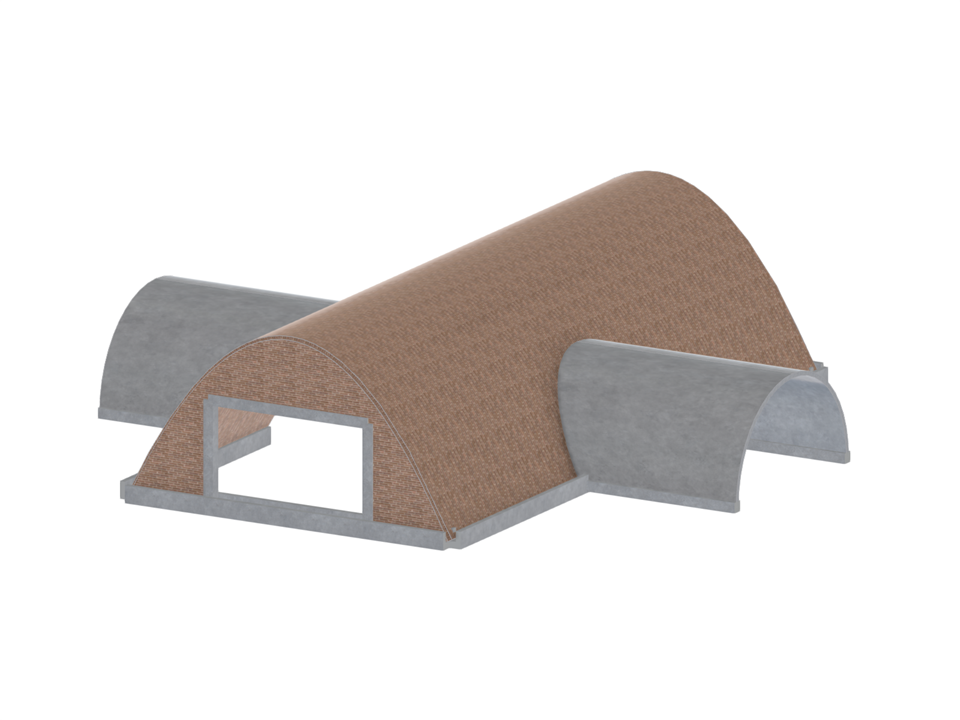

Bogengewölbe aus Mauerwerk mit Bogengewölbekreuzung aus Stahlbeton.
Bogengewölbe aus Mauerwerk
| Anzahl Knoten | 24 |
| Anzahl Linien | 34 |
| Anzahl Stäbe | 20 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 7 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 112,776 t |
| Abmessungen (metrisch) | 20,000 x 10,000 x 20,000 m |
| Abmessungen (imperial) | 65.62 x 32.81 x 65.62 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
