Soil Properties

You can enter all soil parameters in the Soil Properties tab.

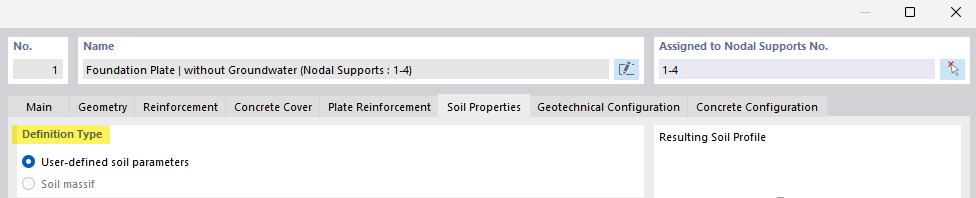

Definition Type

In diesem Abschnitt können Sie den Typ der Bodeneigenschaften festlegen. Es stehen zwei Optionen zur Auswahl:

1. Benutzerdefinierte Bodenkennwerte: Wählen Sie diese Option, wenn spezifische Bodenparameter manuell eingegeben werden sollen.
2. Bodenmassiv

Concrete Foundations | Soil Properties - Definition Type

User-Defined Soil Parameters

In diesem Bereich können spezifische Bodenparameter manuell definiert werden. Die Eingabemöglichkeiten umfassen:

• Untergrundverhältnisse

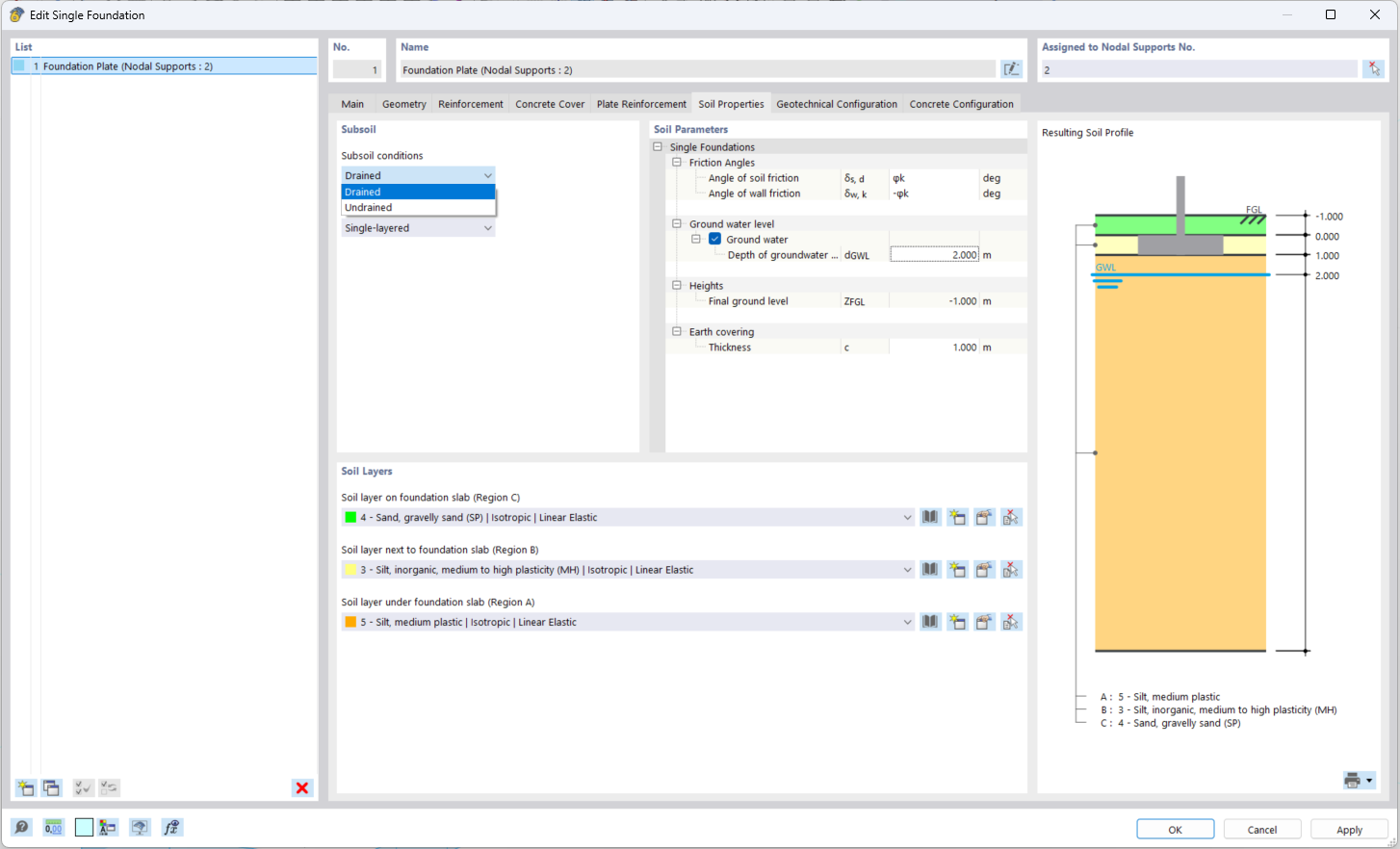

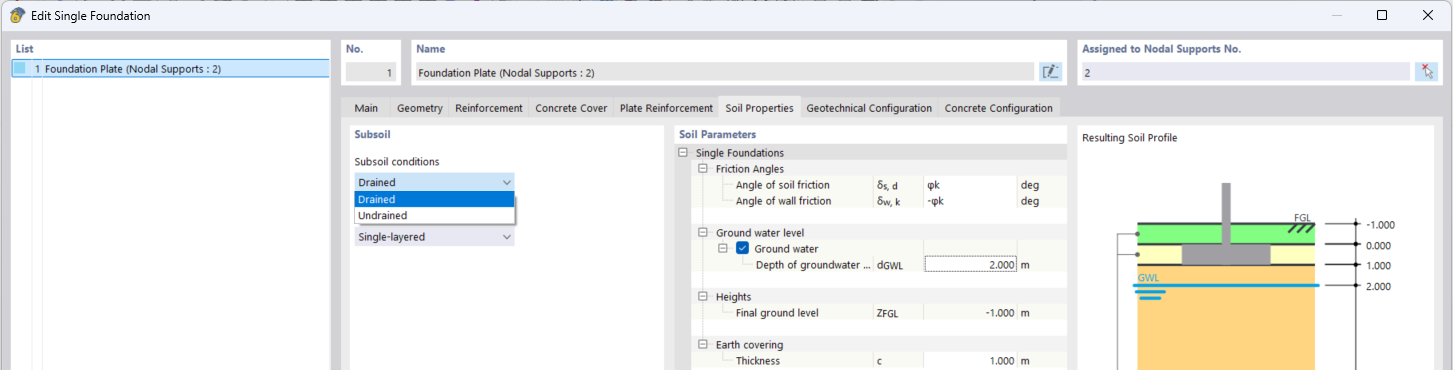

In der Liste kann zwischen konsolidierten und unkonsolidierten Bodenverhältnissen ausgewählt werden.

Concrete Foundations | Soil Conditions

• Bodenschicht unterhalb der Fundamentplatte

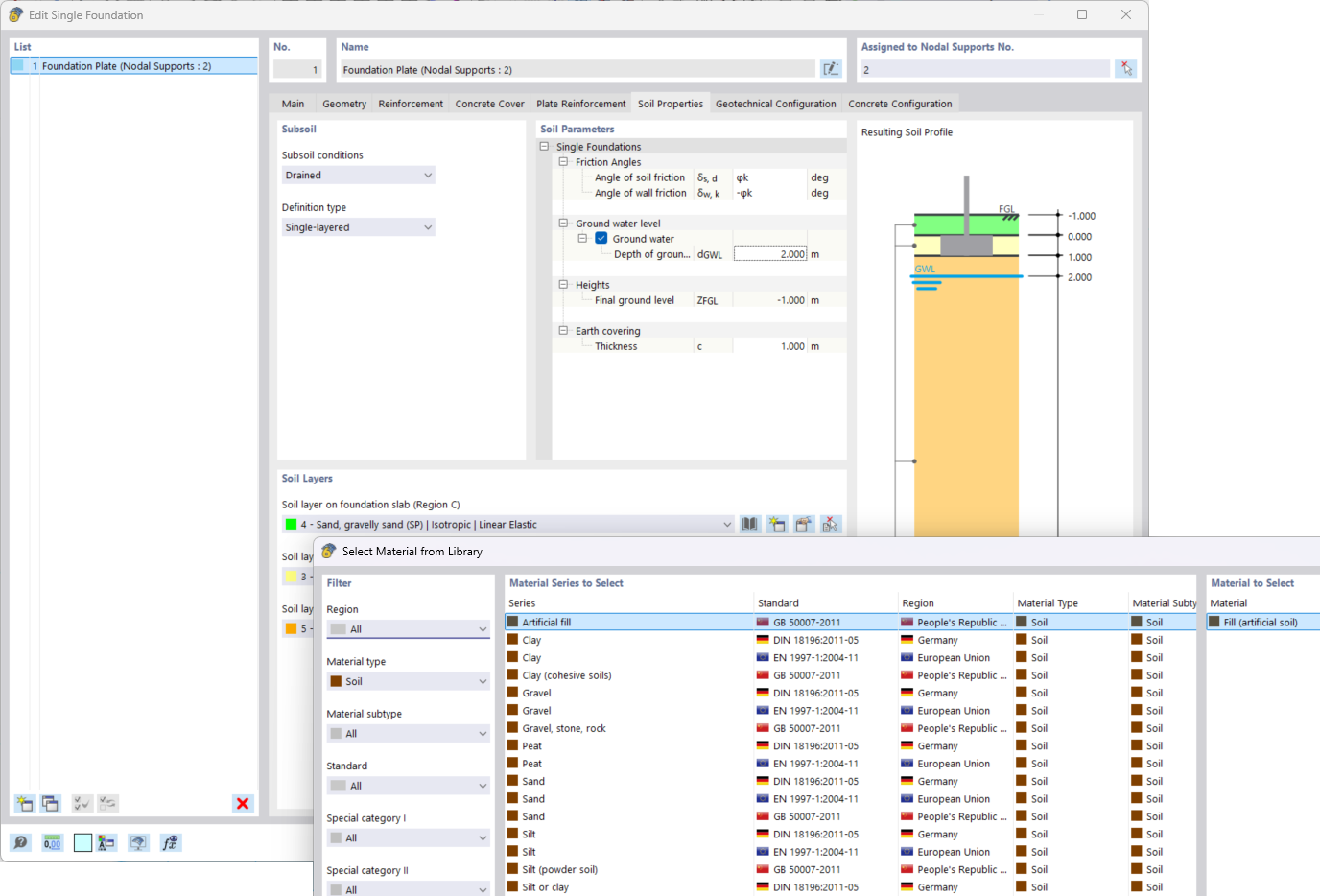

Wählen Sie das Bodenmaterial unter der Fundamentplatte aus. Use the erhalten Sie Zugriff auf die Bodenmaterialbibliothek.

Concrete Foundations | Selecting Soil Material from Library

• Bodenschicht neben der Fundamentplatte

Hier können Sie den Boden definieren, der die Fundamentplatte bedeckt. Diese Schicht kann auch leer gelassen werden.

• Bodenschicht auf der Fundamentplatte

Falls Ihr Bodenprofil eine Überschüttung enthält, können Sie hier das entsprechende Bodenmaterial der Überschüttung eingeben.

• Dicke der Überschüttung

Falls Sie die Überschüttung definiert haben, können sie ihre Dicke c eingeben.

• Grundwasser

Bei der Bemessung des Fundaments kann auch die Einwirkung des Grundwassers berücksichtigt werden. Setzen Sie ein Häkchen bei der Schaltfläche „Grundwasser“, um diese Option zu aktivieren. Geben sie in d_GWL die Tiefe des Grundwasserspiegels an.

Foundation Plate | User-Defined Soil Parameters

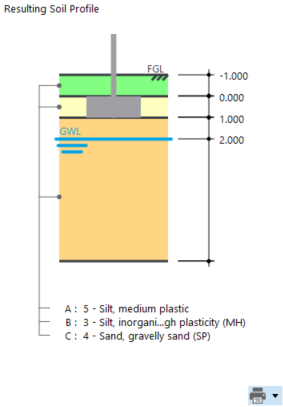

Das Bodenprofil wird im Abschnitt Resultierendes Bodenprofil grafisch dargestellt. Die Grafik enthält das Schichtmaterial und die Schichtdicke sowie den Grundwasserstand.

Concrete Foundations | Resulting Soil Profile

Um dieses Bild in das Ausdruckprotokoll zu drucken, klicken Sie auf die Schaltfläche . A list of printing options is opened. Click Print Graphics to Printout Report.

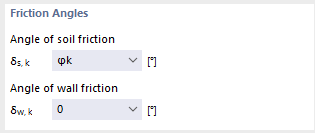

Friction Angle

• Sohlreibungswinkel δ_s,k

Hier können Sie den Reibungswinkel zwischen der Fundamentsohle und dem Boden definieren. Zur Auswahl stehen:

1. φ_k für Ortbetonfundament
2. 2/3 φ_k für glattes Fertigteilfundament

• Wandreibungswinkel δ_w,k

Der Wandreibungswinkel definiert den Reibungswinkel für die Seitenwände des Fundaments. Optionen umfassen:

1. -φ_k: unverbesserte Fundamentwand
2. -2/3φ_k: raue Fundamentwand
3. 0: Smooth foundation wall

Concrete Foundations | Friction Angle
