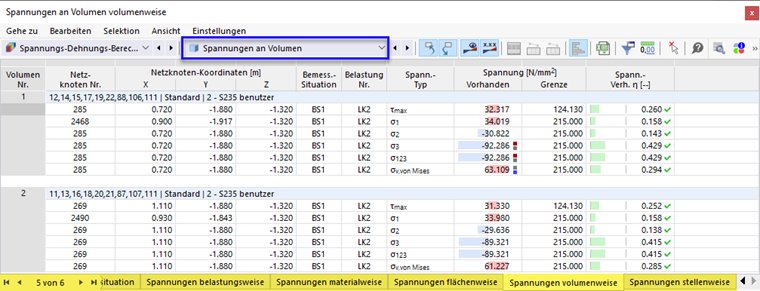

Die Ergebnistabellen der Kategorie Spannungen an Volumen enthalten die an den Begrenzungsflächen der Volumenkörper ermittelten Spannungen mit den jeweiligen Ausnutzungen.
Die Volumenspannungen sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Volumeneigenschaften (Materialien)
- Objekte (Flächen, Volumen, FE-Netzpunkte)
Volumen Nr.
Für jede Spannungsart wird die Nummer des Volumenkörpers angegeben, an dem der größte Wert vorliegt.
Netzknoten Nr.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde.
Netzknoten-Koordinaten
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
Bemessungssituation
Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.
Spannungstyp
In dieser Spalte werden die Spannungsarten aufgelistet, die Sie bei den Volumenkonfigurationen festgelegt und zugewiesen haben.
Spannung Vorhanden / Grenze
Für jede Spannungsart wird die vorhandene Spannung mit dem zugehörigen Grenzwert angegeben.
Spannungsverhältnis η
In der letzten Spalte sind die auf den Grenzwert bezogenen Spannungsverhältnisse (Ausnutzungen) angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
