Die Ergebnisverläufe von Stäben oder Ergebnisschnitten stehen auch für die Ergebnisse der Spannungs-Dehnungs-Berechnung zur Verfügung. Damit können Sie die Spannungen und Spannungsverhältnisse in Diagrammen auswerten, wie Sie es von den Ergebnissen der statischen Analyse her gewohnt sind.

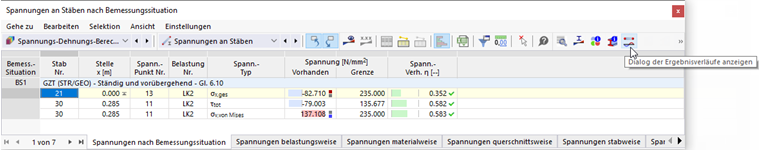

Die Ergebnisverläufe lassen sich wie im Kapitel Ergebnisverläufe des RFEM-Handbuchs beschrieben aufrufen. Sie können auch die Schaltfläche
verwenden, die in den Ergebnistabellen der Kategorie 'Spannungs-Dehnungs-Berechnung' für Stabobjekte zur Verfügung steht.

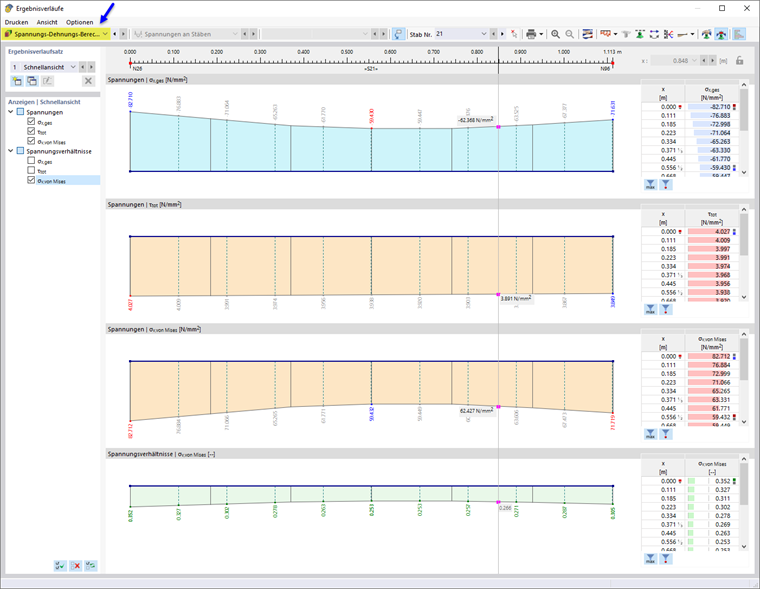

Es erscheint der Dialog 'Ergebnisverläufe'. Die Ergebniskategorie 'Spannungs-Dehnungs-Berechnung' ist voreingestellt.
Legen Sie im Abschnitt 'Anzeigen | Schnellansicht' die Spannungen oder Spannungsverhältnisse (Ausnutzungen) fest, deren Verläufe in Diagrammen dargestellt werden sollen. Es stehen alle Spannungsarten zur Auswahl, die Sie bei den Stabkonfigurationen festgelegt und zugewiesen haben. Jede Ergebnisart wird in einem separaten Diagramm ausgegeben.
Wenn Sie die Ergebnisse eines anderen Stabes überprüfen möchten, wählen Sie dessen Nummer in der Liste 'Stab Nr.' aus oder benutzen die Schaltfläche
zur grafischen Selektion.
Die weiteren Möglichkeiten sind im Kapitel Ergebnisverläufe des RFEM-Handbuchs beschrieben.
