Wykresy wyników dla prętów lub przekrojów wynikowych są również dostępne dla wyników analizy naprężeniowo-odkształceniowej. Za jego pomocą można oceniać naprężenia i stopnie naprężeń na wykresach w taki sam sposób, jak w przypadku wyników analizy statycznej.

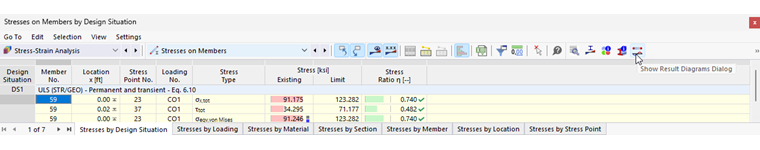

Wykresy wyników można otworzyć w sposób opisany w rozdziale Wykresy wyników instrukcji obsługi programu RFEM. Można też użyć przycisku
które są dostępne w tabelach wyników kategorii 'Analiza naprężeniowo-odkształceniowa' dla obiektów prętowych.

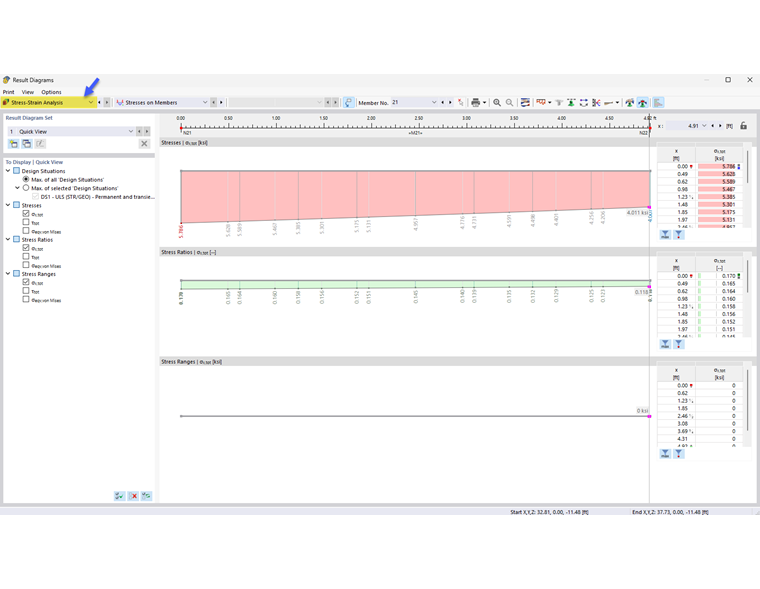

Pojawi się okno dialogowe "Wykresy wyników". Kategoria wyników 'analizy naprężeniowo-odkształceniowej' jest ustawiona domyślnie.
W 'Wyświetlaczu | W oknie dialogowym można określić naprężenia lub stopnie naprężeń (stosunek naprężeń), których wykresy mają zostać wyświetlone na wykresach. Do wyboru dostępne są wszystkie typy naprężeń, które zostały zdefiniowane i przypisane w pręta. Każdy typ wyników przedstawiany jest na osobnym wykresie.
Aby sprawdzić wyniki dla innego obiektu, należy wybrać jego numer w polu "Pręt nr". wyświetlić listę lub użyć
do graficznego wyboru.
Dalsze możliwości opisano w rozdziale Wykresy wyników instrukcji obsługi programu RFEM.
