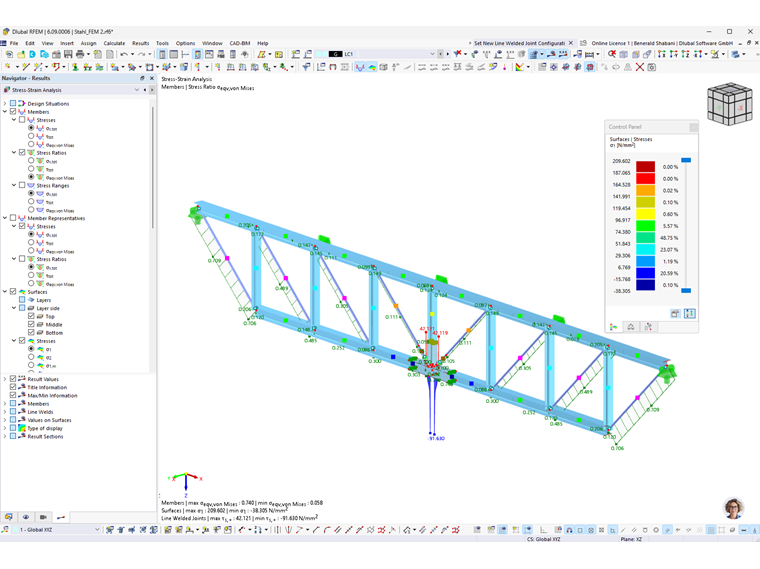

Po obliczeniach wyniki są sortowane według różnych kryteriów w Tabelach. Są one również wyświetlane w Grafice okna roboczego na modelu. 'Nawigator - Wyniki' jest dostosowany do analizy naprężeniowo-odkształceniowej, dzięki czemu można kontrolować graficzne wyświetlanie naprężeń i stopni naprężeń dla prętów, powierzchni i spoin liniowych, a także odkształceń powierzchni.
Można również wyświetlić Szczegóły wyników z wartościami pośrednimi i wzorami obliczeniowymi. Ponadto istnieje możliwość wyświetlenia wykresów naprężeń w przekroju prętów.
W kolejnych podrozdziałach opisano różne możliwości wyświetlania i analizy wyników. Rozdział Dokumentacja opisuje sposób przygotowania wyników analizy do wydruku.
Obiekty bez wyników
Brak wyników dla pręta lub powierzchni może być spowodowany następującymi przyczynami:
- Obiekt nie jest wybrany do analizy w tabeli Obiekty do analizy - naprężenia lub Obiekty do analizy - zakresy naprężeń.
- Wyniki są ukryte ze względu na ustawienia filtrowania.
Aby sprawdzić widoczność oraz ustawienia filtrów dla wyników graficznych w Panel sterowania oraz w filtrze wartości wyników. Jeżeli wyniku nie ma w tabeli wyników, należy sprawdzić wybrane ustawienia filtrowania w Menedżerze tabel wyników. Należy również zwrócić uwagę na wybrane ustawienia synchronizacji z grafiką; na przykład można wyświetlić tylko widoczne lub wybrane obiekty. Jednak w oknie dialogowym Szczegóły wyników wszystkie wyniki są dostępne - niezależnie od ustawień i selekcji filtrów.
Aby sprawdzić obliczone obiekty, można użyć kategorii wyników tabeli Przegląd: Jeżeli obiekt jest nieprawidłowy ze względu na właściwości materiału lub przekroju, zostanie wyświetlony w tabeli wyników Nieprawidłowy/Dezaktywowany.
Należy również sprawdzić w tabeli Obiekty do analizy - naprężenia, czy wszystkie obiekty zostały wybrane do analizy. Należy również zwrócić uwagę na prawidłowe przypisanie konfiguracji naprężenie-odkształcenie do obiektów. Jeżeli do obiektu nie jest przypisana żadna konfiguracja, nie jest przeprowadzana dla niego analiza (patrz rozdział Analiza naprężeniowo-odkształceniowa).
