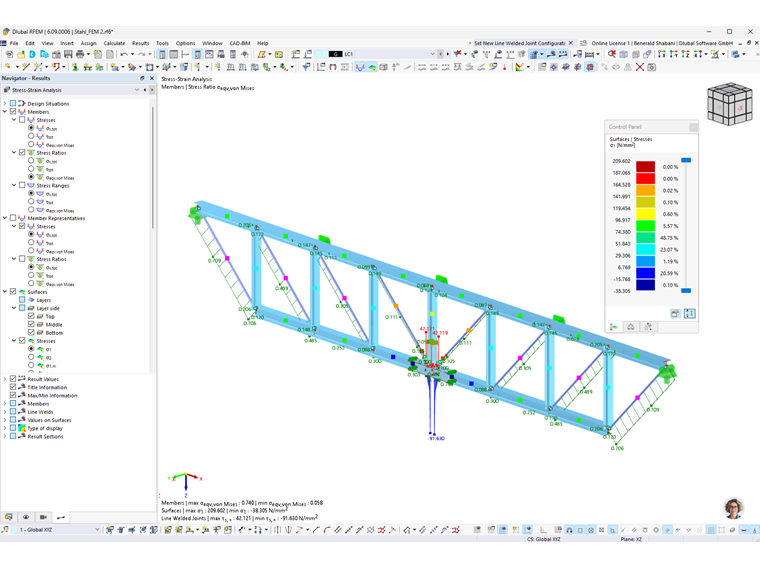

Después del cálculo, los resultados se ordenan según varios criterios en las tablas. También se muestran en el 000495 de la ventana de trabajo en el modelo. El 'Navegador - Resultados' está diseñado para el análisis tensión-deformación, por lo que puede controlar la visualización gráfica de las tensiones y razones de tensiones para barras, superficies y soldaduras en línea, así como las deformaciones de las superficies, según sea necesario.
También puede mostrar los Detalles de resultados con los valores intermedios y las fórmulas de cálculo. Además, tiene la opción de mostrar los diagramas de tensiones en la sección de las barras.
Los siguientes subcapítulos describen varias opciones que tiene para mostrar y evaluar resultados. El capítulo Documentación describe cómo preparar los resultados del análisis para la impresión.
Objetos sin resultados
Si no se muestran los resultados de una barra o superficie, puede deberse a lo siguiente:
- El objeto no está seleccionado para el análisis en la tabla Objetos para analizar - Tensiones o Objetos para analizar - Carreras de tensión.
- Los resultados están ocultos debido a la configuración del filtro.
Compruebe las visibilidades y la configuración del filtro para los resultados gráficos en el cuadro de diálogo Panel de control así como en el filtro de valores de resultados. Si el resultado no se encuentra en la tabla de resultados, compruebe la configuración del filtro seleccionado en el Administrador de tablas de resultados. Además, preste atención a la configuración seleccionada para la sincronización con el gráfico; por ejemplo, es posible mostrar sólo los objetos visibles o seleccionados. Sin embargo, en el cuadro de diálogo Detalles del resultado, todos los resultados están disponibles, independientemente de la configuración del filtro y las selecciones.
Para comprobar los objetos calculados, es adecuado utilizar la categoría de resultados de la tabla Información general: Si un objeto no es válido debido a las propiedades del material o de la sección, se muestra en la tabla de resultados No válido/Desactivado.
Además, compruebe en la tabla de entrada Objetos para analizar - Tensiones para ver si todos los objetos están seleccionados para el análisis. Además, preste atención a la asignación correcta de las configuraciones de tensión-deformación a los objetos. Si no se asigna ninguna configuración a un objeto, no se realiza ningún análisis para el objeto (consulte el capítulo Análisis tensión-deformación).
