El complemento Análisis tensión-deformación está completamente integrado en RFEM o RSTAB. Daher können Sie alle aus dem Hauptprogramm bekannten Möglichkeiten nutzen, um die grafischen Ergebnisse der Spannungen, Spannungsverhältnisse und Dehnungen zu dokumentieren. El procedimiento general para la preparación de gráficos para la impresión se describe en el capítulo Gráfico del manual de RFEM.
Grafiken des Arbeitsfensters
Im Kapitel Grafik für Spannungs-Dehnungs-Berechnung werden alle Ergebnisarten vorgestellt, die für Stäbe, Flächen, Linienschweißverbindungen und Volumen grafisch verfügbar sind. Sie können die aktuelle Ansicht über die Druckfunktion direkt ausdrucken oder in das Ausdruckprotokoll übergeben.

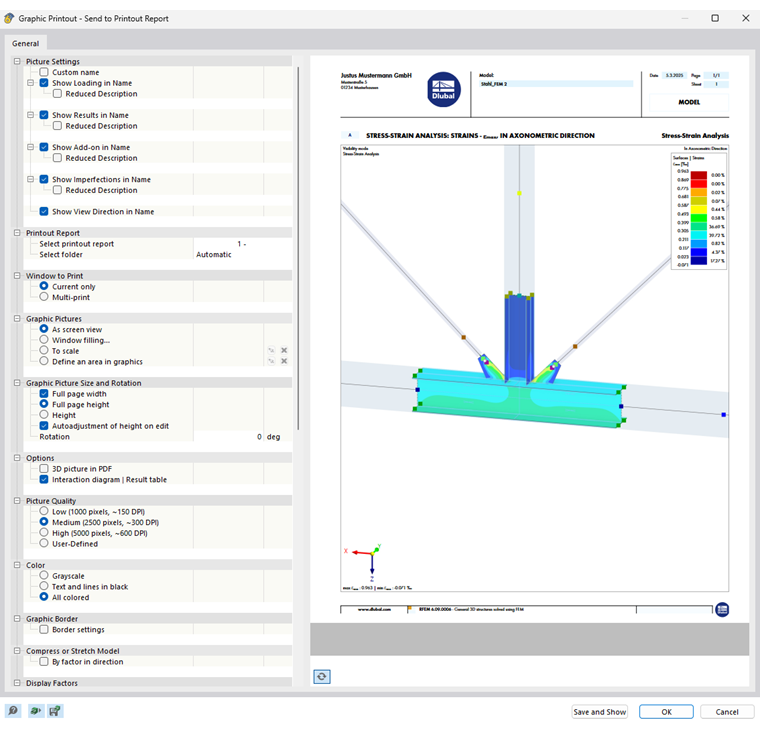

Nehmen Sie im Dialog 'Grafikausdruck' wie gewohnt die Druckeinstellungen für das Bild vor.

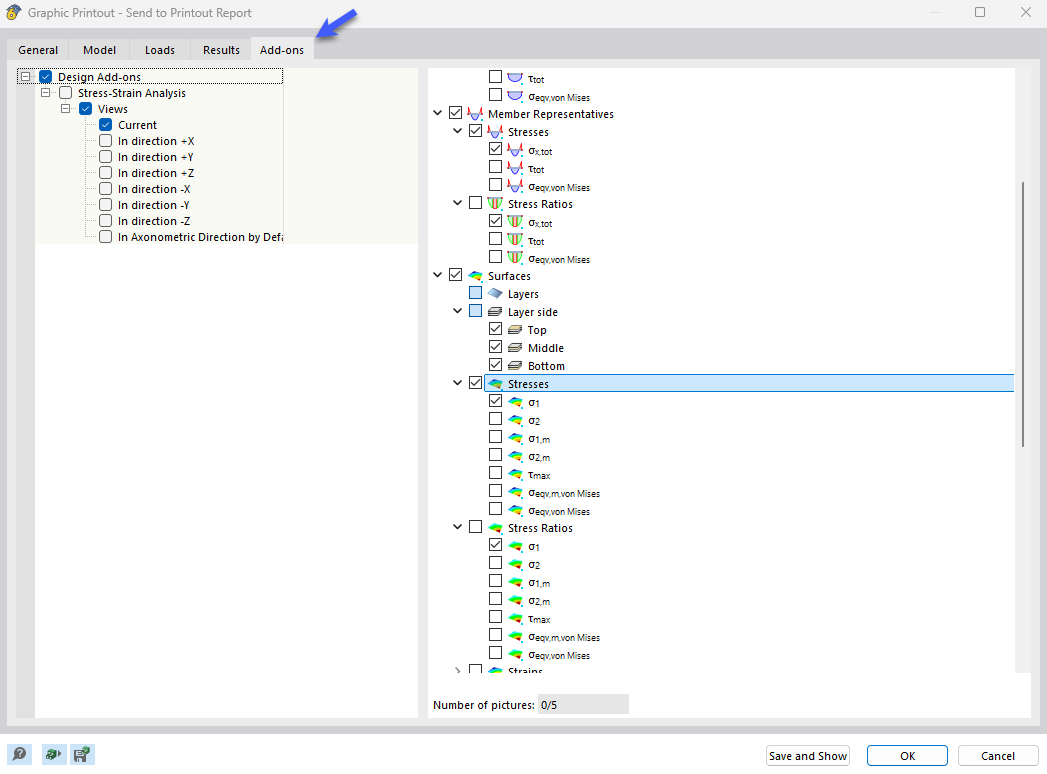

Falls Sie in der Kategorie 'Welche Fenster' die Option Mehrfachdruck aktivieren, können Sie im Register 'Add-Ons' die Vorgaben für das Drucken mehrerer Fenster oder den Seriendruck von Grafiken treffen (siehe Kapitel Mehrfachdruck verwenden des RFEM-Handbuchs). Die Grafiken werden im Ausdruckprotokoll dann bei den Ergebnissen der Spannungs-Dehnungs-Berechnung einsortiert.
Ergebnisdetails und Ergebnisverläufe

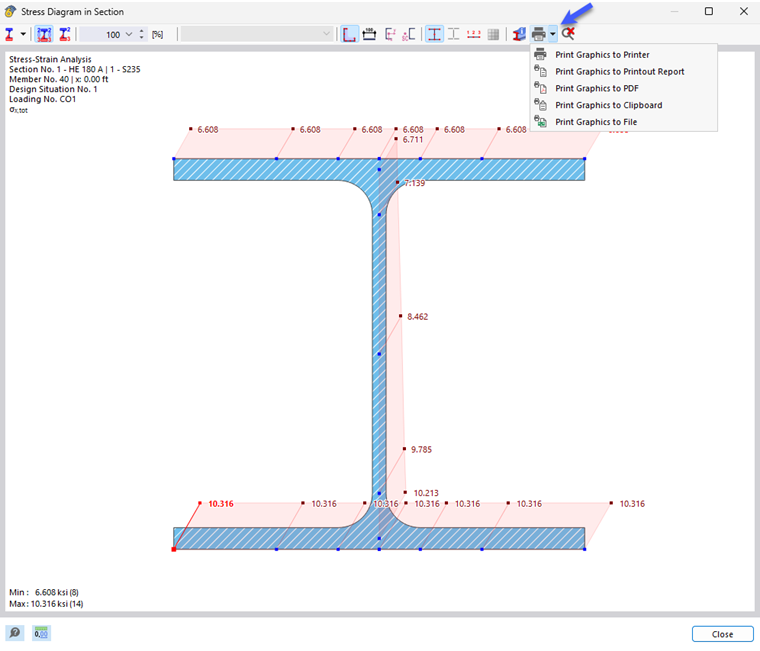

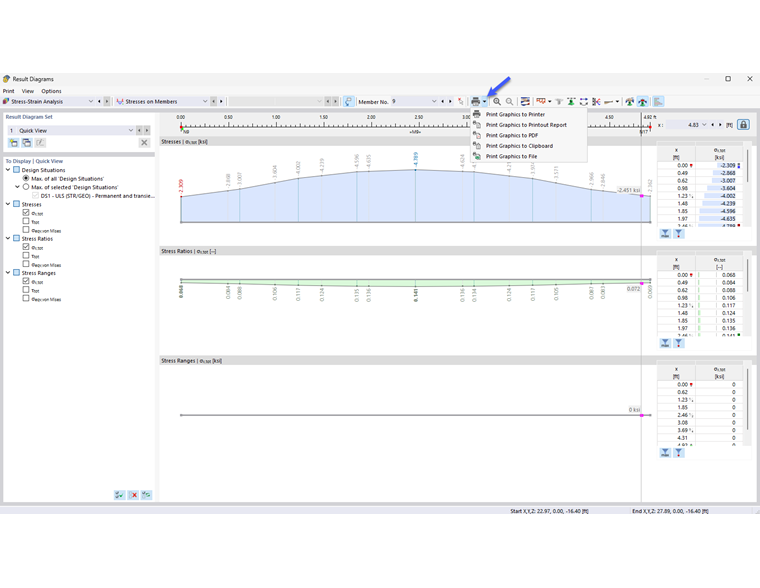

Auch in den Dialogen für die Ergebnisdetails, die Spannungsverläufe im Querschnitt, die Ergebnisverläufe im Flächenpunkt und die Ergebnisverläufe von Stäben oder Ergebnisschnitten stehen Funktionen zur Verfügung, die Ihnen das Drucken der Grafiken ermöglichen.
