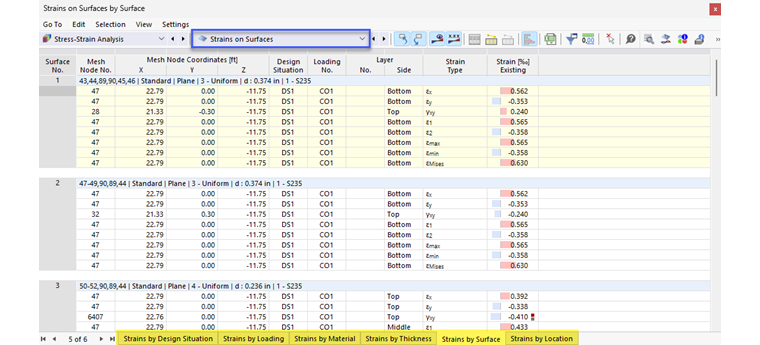

Las tablas de resultados de la categoría Deformaciones en superficies contienen los valores de resultados de las deformaciones determinadas.
Las deformaciones de la superficie se ordenan en las pestañas según los siguientes criterios:
- Cargas (situaciones de proyecto, combinaciones de carga)
- Propiedades de superficie (materiales, espesores)
- Objetos (superficies, puntos de malla de EF)
Superficie núm.:
Para cada tipo de deformación, la columna muestra el número de la superficie para la cual está disponible el valor más grande.
Nudo de malla núm.
Esta columna muestra el número del nudo de la malla de EF para el que se ha determinado la deformación máxima.
Coordenadas de nudos de malla
Las coordenadas globales X, Y y Z de los nudos de la malla de EF se muestran en tres columnas.
Situación de proyecto
Esta columna indica el número de la Situación de proyecto para la que están disponibles las deformaciones individuales.
hipótesis de carga
Esta columna muestra los números de las combinaciones de carga o de resultados que son determinantes para la tensión respectiva.
Capa núm./cara
Si ha definido una superficie por medio de elementos de capa utilizando las Superficies multicapa complemento , los números de capas se indican con las deformaciones respectivas.
Para el valor máximo de cada tipo de deformación, el programa muestra la posición en la sección de la superficie o capa donde se produce la deformación: Superior, Medio o Inferior.
Tipo de deformación
Esta columna enumera los tipos de deformación que puede definir para el Configuraciones de superficies tipos de barras.
Deformación existente
RFEM muestra la deformación existente para cada tipo de deformación.
Deformación | Plástico disponible/límite
Para superficies con el modelo de material Plástico (superficies/sólidos) muestra las deformaciones plásticas existentes con el valor límite correspondiente.
Relación de deformaciones plástica η
Para materiales plásticos, la última columna muestra las relaciones de deformación (relaciones de cálculo) relacionadas con el valor límite. El grado de utilización se expresa mediante la longitud de la barra de color.
