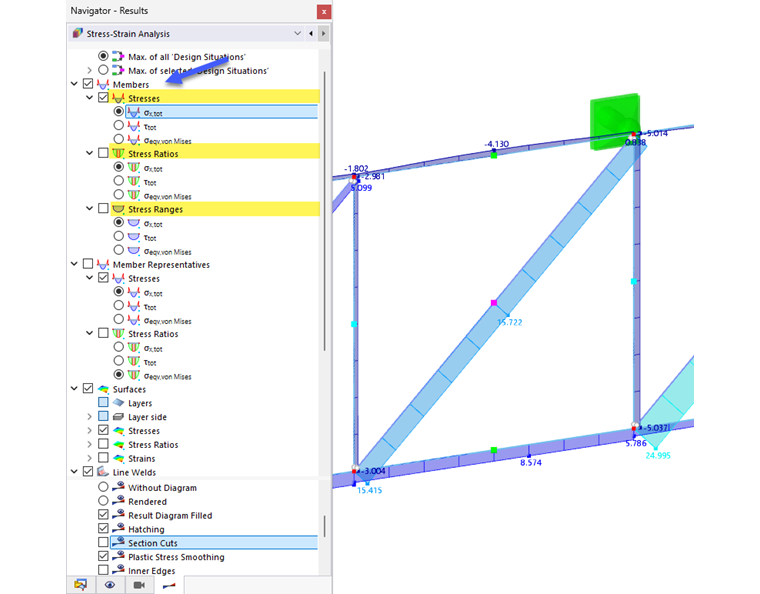

En el 'Navegador - Resultados', defina las tensiones, razones de tensiones o carreras de tensiones que desee que se muestren gráficamente en las barras.
Están disponibles todos los tipos de tensión que ha definido y asignado en las Configuraciones de barra.
panel de control

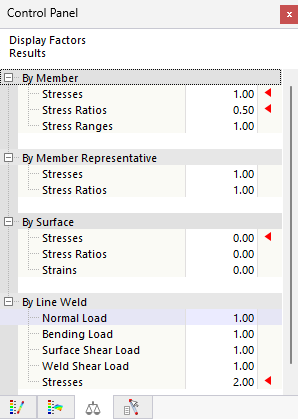

En la pestaña 'Factores' del panel, puede ajustar los factores de escala para los resultados de la barra.
Muestra de resultados
La categoría 'Barras' en el área inferior del navegador ofrece varias opciones para influir en la visualización de resultados. Puede mostrar la distribución de tensiones con o sin sombreado, mostrar todos los valores de las posiciones de cálculo o mostrar solo el valor extremo de todas las barras.

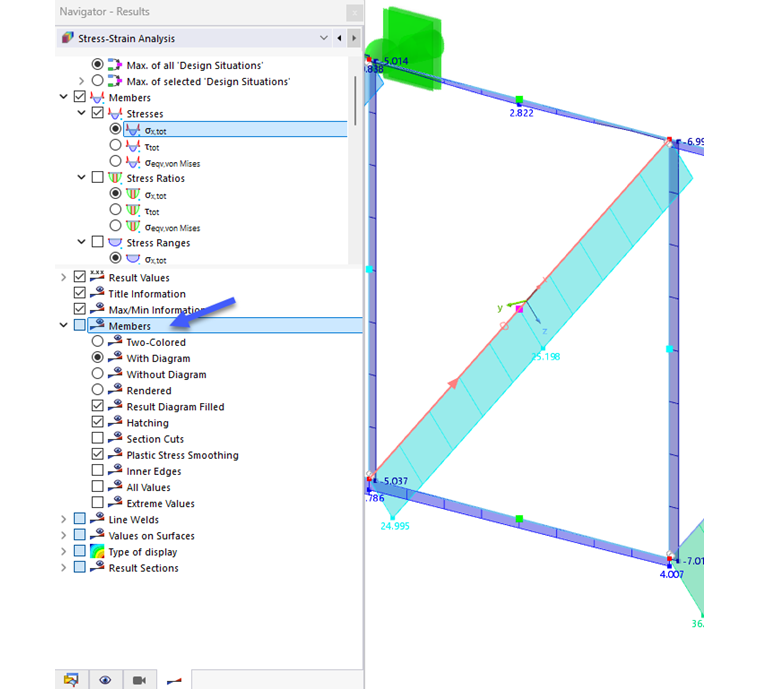

Utilice el tipo de visualización 'Con diagrama' para lograr una visualización de los resultados con una graduación de colores. Corresponde a la visualización de las deformaciones o esfuerzos internos, como se conoce del análisis estructural.
