Pruty

V navigátoru 'Výsledky' zadejte napětí, využití nebo rozmezí napětí, která se mají graficky zobrazit na prutech.

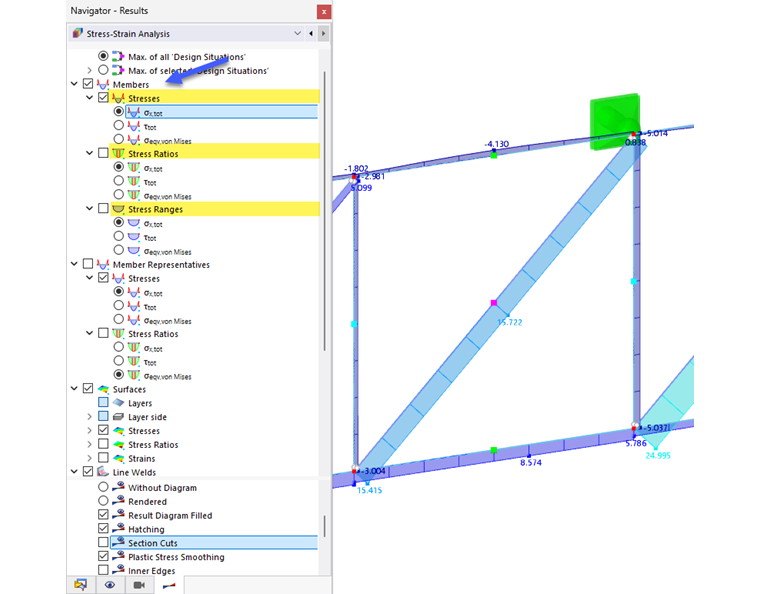

Zobrazení napětí na prutech

K dispozici jsou všechny typy napětí, které jste definovali a přiřadili v Konfiguracích prutů.

Ovládací panel

V záložce 'Faktory' panelu lze upravit faktory zvětšení pro výsledky prutů.

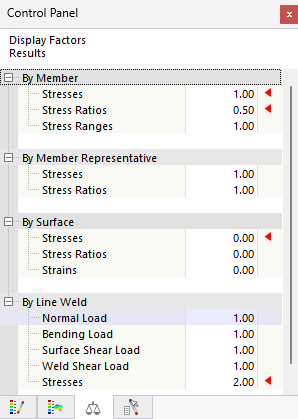

Úprava faktorů zobrazení

Zobrazení výsledků

Kategorie 'Pruty' v dolní části navigátoru nabízí různé možnosti, jak ovlivnit zobrazení výsledků. Průběh napětí lze zobrazit se šrafováním nebo bez šrafování, zobrazit všechny hodnoty návrhových míst nebo pouze extrémní hodnoty všech prutů.

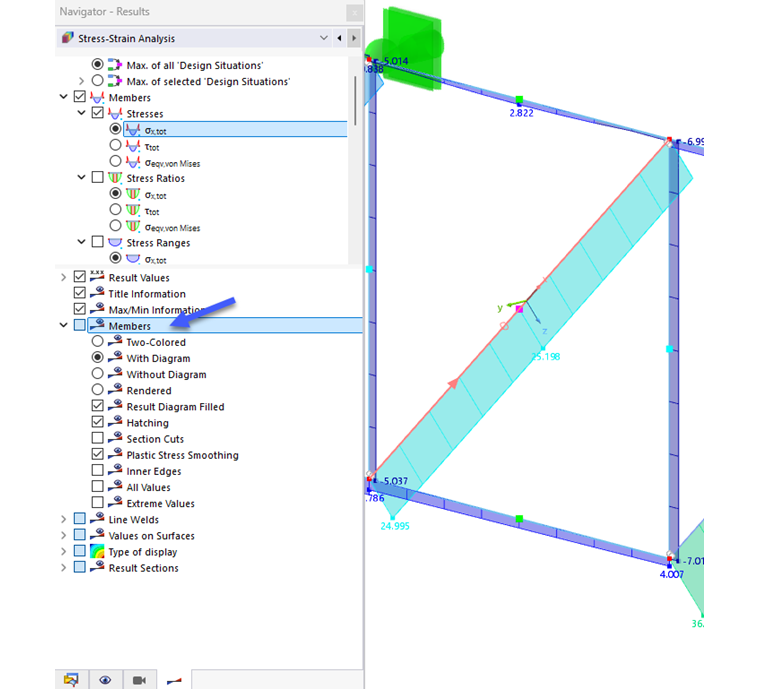

Pomocí typu zobrazení 'S diagramem' lze dosáhnout barevně odstupňovaného zobrazení výsledků. Odpovídá zobrazení deformací nebo vnitřních sil, jak je známe ze statické analýzy.

Barevně zobrazit využití napětí pomocí diagramu
