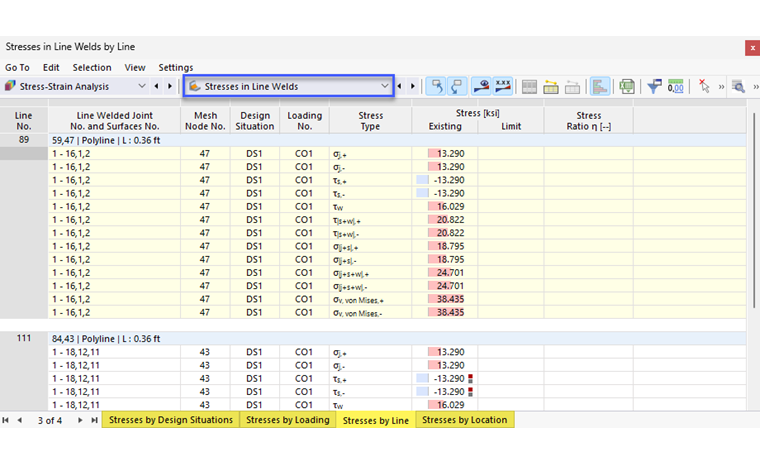

Tabulky výsledků v kategorii Napětí v liniových svarech obsahují stanovená napětí liniových svarů s příslušnými využitími.
Die Schweißnahtspannungen sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Objekte (Linienschweißnähte)
- Nachweisort (Linienstelle)
Linienschweißverbindung Nr. und Flächen Nr.
Für jede Spannungsart wird die Nummer der Linienschweißverbindung angegeben, an der der größte Wert vorliegt.
Uzel prvku sítě č.
Es wird jeweils die Nummer des FE-Netzknotens angegeben, für den die maximale Ausnutzung ermittelt wurde.
Souřadnice uzlu sítě
In den drei Spalten werden die globalen Koordinaten X, Y und Z der FE-Netzknoten ausgewiesen.
Návrhová situace
Diese Spalte gibt die Nummer der Bemessungssituation an, für die die einzelnen Spannungen vorliegen.
Zatěžování
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweilige Spannung maßgebend sind.
Typ napětí
In dieser Spalte werden die Spannungsarten aufgelistet, die Sie bei den Linienschweißverbindungs-Konfigurationen festgelegt und zugewiesen haben.
Spannung Vorhanden / Grenze
Für jede Spannungsart wird die vorhandene Spannung angegeben.
Die Spalte 'Grenze' ist in der Regel leer, da im Dialog Linienschweißverbindungs-Konfiguration der Grenzspannungstyp 'Ohne' voreingestellt ist: Dies soll die normenunabhängige Verwendung für Schweißnahtspannungen ermöglichen. Wenn Sie jedoch benutzerdefinierte Grenzspannungen festgelegt haben, werden diese hier angegeben.
Spannungsverhältnis η
Wenn Sie im Dialog Linienschweißverbindungs-Konfiguration benutzerdefinierte Grenzspannungen festgelegt haben, werden die auf den Grenzwert bezogenen Spannungsverhältnisse (Ausnutzungen) angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
