Materiály

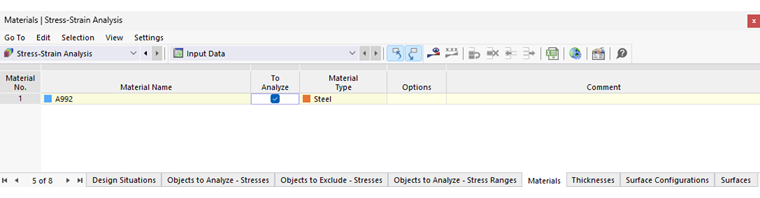

Všechny materiály dostupné v modelu jsou uvedeny v tabulce Materiály a také v kategorii 'Analýza napětí-přetvoření' v navigátoru.

Odstranit materiály z analýzy

U všech platných materiálů můžete vyloučit všechny objekty z analýzy napětí-přetvoření zrušením zaškrtnutí políčka 'Analyzovat', kterému je tento materiál přiřazen. Objekty jsou tak seřazeny v tabulkách Objekty pro analýzu - napětí a Objekty pro analýzu - rozsahy napětí ve sloupci 'Not Valid/Deaktivováno' a odstraněno z analýzy.

Úprava vlastností materiálu

Chcete-li upravit vlastnosti materiálu, dvakrát klikněte na řádek v tabulce nebo klikněte na tlačítko Otevřít dialog pro úpravu otevřeme dialog pro úpravu materiálu v panelu nástrojů v tabulce. V záložce 'Základní údaje' zaškrtněte políčko Uživatelsky zadaný materiál.

V záložce 'Materiálové hodnoty' lze nyní upravit materiálové vlastnosti pro analýzu napětí-přetvoření; například tuhosti materiálu nebo pevnosti jednotlivých oblastí tloušťky.

Upravené hodnoty se odpovídajícím způsobem zohlední při analýze napětí a přetvoření prutů, ploch, těles a liniových svarů.

Tip

Uživatelsky zadané materiály se označí tlačítkem #ve sloupci tabulky 'Možnosti'.image@050045#.
