Přetvoření na tělesech

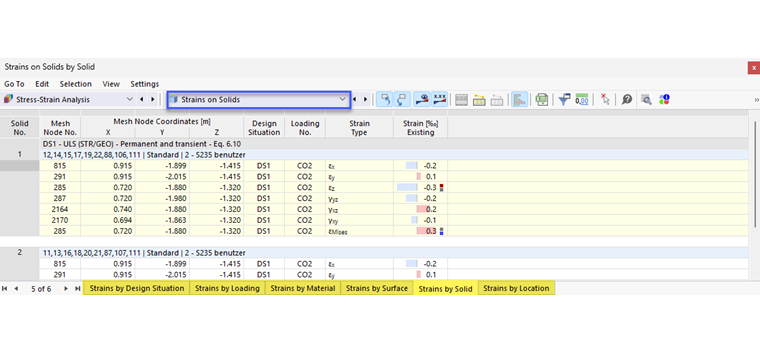

Ve výsledkových tabulkách kategorie Přetvoření na tělesech jsou uvedeny výsledné hodnoty stanovených přetvoření.

Informace

Přetvoření těles se stanoví, pokud jste v dialogu Globální nastavení aktivovali zaškrtávací políčko Výpočet přetvoření.

Přetvoření tělesa jsou v záložkách uspořádána podle následujících kritérií:

  • Zatížení (návrhové situace, kombinace zatížení)
  • Vlastnosti tělesa (materiály)
  • Objekty (plochy, tělesa, body sítě prvků)

Těleso č.

Pro každý typ přetvoření se v tomto sloupci zobrazí číslo tělesa, pro které je k dispozici největší hodnota.

Uzel prvku sítě č.

V tomto sloupci se zobrazí číslo uzlu sítě konečných prvků, pro který bylo stanoveno maximální přetvoření.

Informace

Pokud jste v poli Globální nastavení dialog, pokud je aktivována možnost 'Spočítat napětí v bodě rastru', zobrazí se v tomto sloupci čísla bodů rastru. Výsledky jsou pak k dispozici v Rastr plochy hraničních ploch.

Souřadnice uzlu sítě

Globální souřadnice X, Y a Z uzlů sítě konečných prvků se zobrazí ve třech sloupcích.

Návrhová situace

Tento sloupec udává číslo návrhové situace, pro kterou jsou k dispozici jednotlivá napětí.

Zatěžování

V tomto sloupci se zobrazí čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušné napětí rozhodující.

Typ přetvoření

V tomto sloupci jsou uvedeny typy přetvoření, které můžete definovat pro Konfigurace těles .

Přetvoření navrženo

RFEM zobrazí pro každý typ přetvoření stávající přetvoření.
