Napětí na plochách

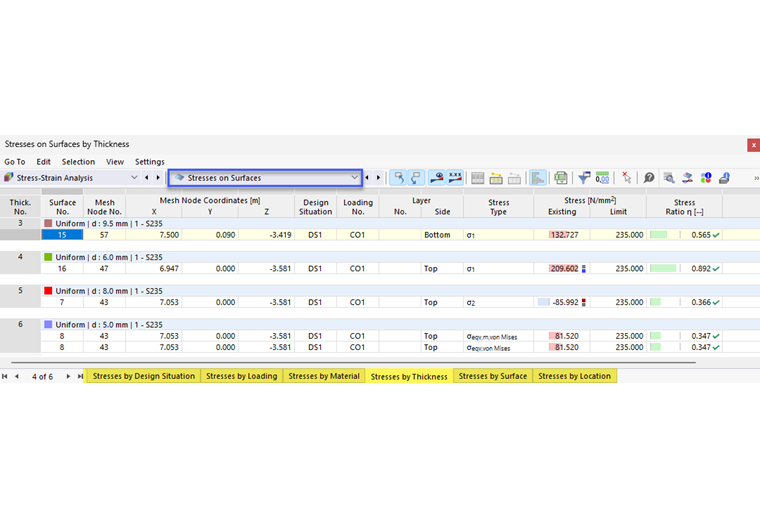

Tabulky výsledků kategorie Napětí na plochách obsahují stanovená napětí s příslušnými využitími.

Napětí na plochách jsou v záložkách uspořádána podle následujících kritérií:

  • Zatížení (návrhové situace, kombinace zatížení)
  • Vlastnosti plochy (materiály, tloušťky)
  • Objekty (plochy, body sítě prvků)

Plocha č.

Pro každý typ napětí se v tomto sloupci zobrazí číslo plochy, na které je k dispozici největší hodnota.

Uzel prvku sítě č.

V tomto sloupci se zobrazí číslo uzlu sítě konečných prvků, pro který program stanovil maximální využití.

Informace

Pokud jste aktivovali funkci Globální nastavení dialog, pokud je aktivována možnost 'Spočítat napětí v bodě rastru', zobrazí se v tomto sloupci čísla bodů rastru. Výsledky jsou pak k dispozici v Rastr plochy .

Souřadnice uzlu sítě

Globální souřadnice X, Y a Z uzlů sítě konečných prvků se zobrazí ve třech sloupcích.

Návrhová situace

Tento sloupec udává číslo návrhové situace, pro kterou jsou k dispozici jednotlivá napětí.

Zatěžování

V tomto sloupci se zobrazí čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušné napětí rozhodující.

Vrstva č./strana

Pokud jste definovali plochu pomocí prvků vrstvy pomocí Vícevrstvé plochy se zobrazí čísla vrstev s příslušnými napětími.

Pro maximální hodnotu každého typu napětí program zobrazí polohu v průřezu plochy nebo vrstvy, na které působí napětí: Nahoře, uprostřed nebo dole.

Typ napětí

V tomto sloupci jsou uvedeny typy napětí, které jste definovali a přiřadili k konfiguracím ploch.

Existující/mezní napětí

Pro každý typ napětí se uvede návrhové napětí s příslušnou mezní hodnotou.

Tip

Dialogové okno V dialogu Konfigurace plochy se zobrazí rovnice pro každé napětí, podle kterých se stanoví napětí.

Stupeň napětí η

V posledním sloupci se zobrazí využití (návrhová využití) vztažená k mezní hodnotě. Stupeň využití je vyjádřen délkou barevného pruhu.

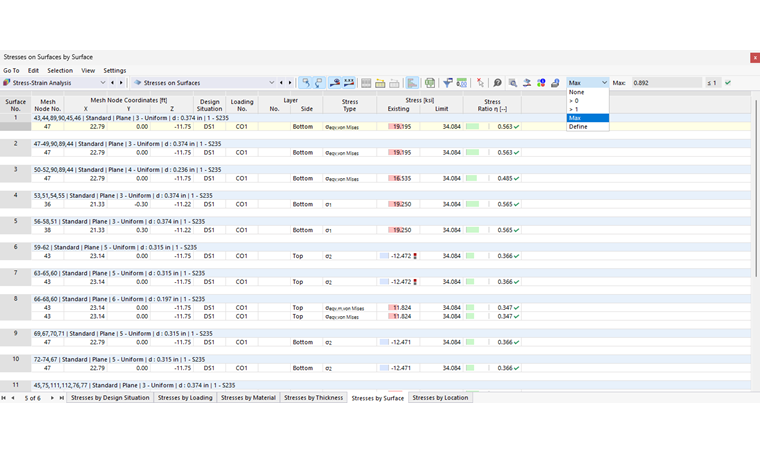

Filtrování napětí podle využití

Seznam vpravo v panelu nástrojů pro tabulky umožňuje filtrovat tabulky podle stupně využití. Možnost Max zobrazí pouze rozhodující maximální využití pro každý objekt.

V tomto seznamu lze také definovat vlastní možnosti filtrování ve formátu "#. ##". V tabulce se tak zobrazí pouze využití větší než uživatelsky zadaná hodnota.
