Grafika pro analýzu napětí-přetvoření

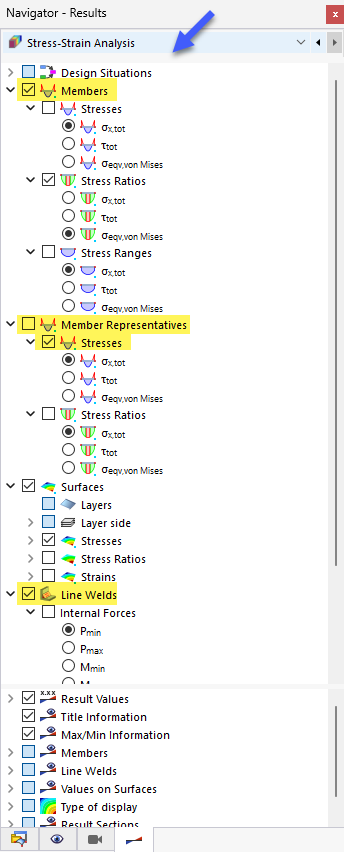

Vyhodnocení a dokumentaci výsledků lze provést také graficky. Pro zobrazení různých typů výsledků na modelu je třeba upravit navigátor Výsledky do návrhového addonu. Výsledky se spravují pod typem výsledků Analýza napětí-přetvoření v seznamu v navigátoru.

V pracovním okně máte stejné možnosti výběru a vyhodnocení jako u statické analýzy, například průběhy výsledků prutů nebo výsledkové řezy ploch.

Ovládací panel

Ovládací panel je také v souladu s výsledky analýzy napětí-přetvoření. Zde je možné upravit barvy pro napětí, využití nebo oblasti. To může být nutné, pokud se současně zobrazí několik typů výsledků.

Kromě toho lze pomocí ovládacího panelu - jak ho známe ze statiky - zvětšovat součinitele rozdělení výsledků, nebo definovat objekty pro zobrazení výsledků.

V následujících kapitolách popisujeme typy výsledků pro jednotlivé typy objektů.
