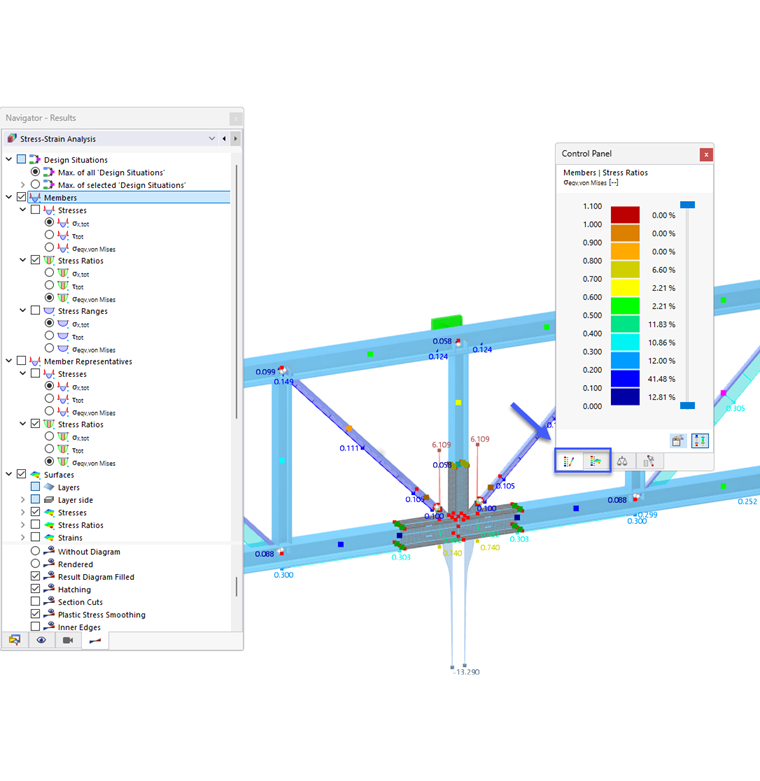

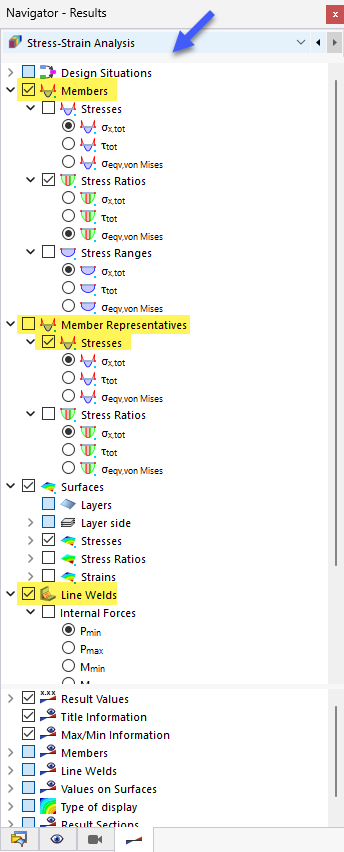

Ocenę i dokumentację wyników można przeprowadzić również graficznie. Aby wyświetlić różne typy wyników na modelu, dostosowywany jest Nawigator - Wyniki do rozszerzenia. Wyniki są dostępne na liście w nawigatorze pod typem wyników Analiza naprężeniowo-odkształceniowa.
W oknie roboczym dostępne są takie same opcje wyboru i oceny, jak w przypadku analizy statyczno-wytrzymałościowej, na przykład wykresy wyników prętów lub przekrojów wynikowych powierzchni.
Panel sterowania
Panel sterowania jest również dostosowany do wyników analizy naprężeniowo-odkształceniowej. Tutaj można dostosować kolory naprężeń, stopni naprężeń lub zakresów. Może to być konieczne w przypadku, gdy jednocześnie wyświetlanych jest kilka typów wyników.
Ponadto za pomocą panelu sterowania można - jak wiadomo z analizy statyczno-wytrzymałościowej - skalować [[#/pl/pliki-do-pobrania-i-informacje/dokumenty/instrukcje-online/rfem-6/001106#resultFactorsTab rozkładów wyników lub zdefiniować obiekty dla wyświetlanie wyników.
W kolejnych rozdziałach opisano typy wyników dla poszczególnych typów obiektów.
