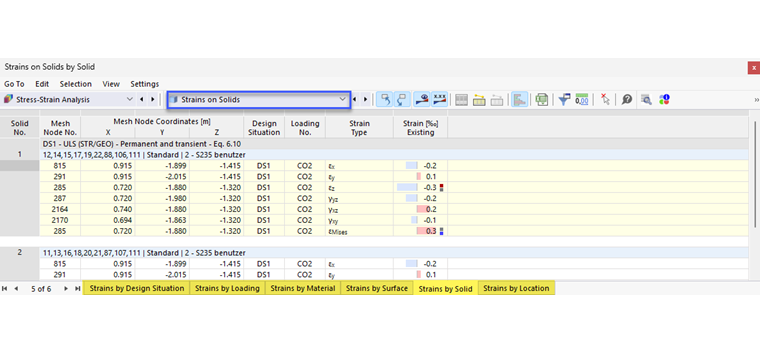

Tabele wyników w kategorii Odkształcenia na bryłach zawierają wartości wyników wyznaczonych odkształceń.
Odkształcenia brył są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości bryły (materiały)
- Obiekty (powierzchnie, bryły, punkty siatki ES)
Bryła nr
Dla każdego typu odkształcenia w tej kolumnie wyświetlany jest numer bryły, dla której dostępna jest największa wartość.
Węzeł siatki nr
W tej kolumnie wyświetlany jest numer węzła siatki ES, dla którego wyznaczono maksymalne odkształcenie.
Współrzędne węzłów siatki
Globalne współrzędne X, Y i Z węzłów siatki ES wyświetlane są w trzech kolumnach.
Sytuacja obliczeniowa
W tej kolumnie należy podać numer sytuacji obliczeniowej, dla której dostępne są poszczególne naprężenia.
obciążenie konstrukcji
W tej kolumnie wyświetlane są numery kombinacji obciążeń lub wyników, decydujących o danym naprężeniu.
Typ odkształcenia
W tej kolumnie wyszczególnione są typy odkształceń, które można zdefiniować dla Konfiguracje brył .
Zapewnione odkształcenie
Dla każdego typu odkształcenia program RFEM pokazuje istniejące odkształcenie.
