Naprężenia na bryłach

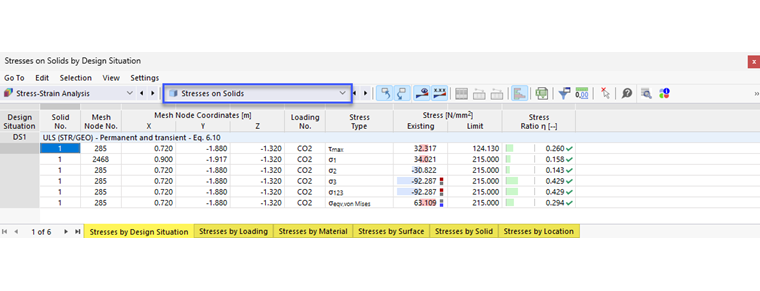

Tabele wyników dla kategorii Naprężenia na bryłach zawierają naprężenia wyznaczone na powierzchniach granicznych brył wraz z odpowiednimi stopniami wykorzystania.

Naprężenia w bryłach są posortowane w zakładkach według następujących kryteriów:

  • Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
  • Właściwości bryły (materiały)
  • Obiekty (powierzchnie, bryły, punkty siatki ES)

Bryła nr

Dla każdego typu naprężenia w tej kolumnie wyświetlany jest numer bryły, w której występuje naprężenie.

Węzeł siatki nr

W tej kolumnie wyświetlany jest numer węzła siatki ES, dla którego program wyznaczył maksymalny stopień wykorzystania.

Współrzędne węzłów siatki

Globalne współrzędne X, Y i Z węzłów siatki ES wyświetlane są w trzech kolumnach.

Sytuacja obliczeniowa

W tej kolumnie należy podać numer sytuacji obliczeniowej, dla której dostępne są poszczególne naprężenia.

obciążenie konstrukcji

W tej kolumnie wyświetlane są numery kombinacji obciążeń lub wyników, decydujących o danym naprężeniu.

Typ naprężenia

W tej kolumnie wyświetlane są typy naprężeń, które zostały zdefiniowane i przypisane do konfiguracji brył.

Istniejące/naprężenie graniczne

Dla każdego typu naprężenia podawane jest naprężenie wraz z odpowiednią wartością graniczną.

Stosunek naprężeń η

W ostatniej kolumnie wyświetlane są stopnie naprężeń (stopnie obliczeniowe) odniesione do wartości granicznej. Stopień wykorzystania jest wyrażony przez długość kolorowego paska.
