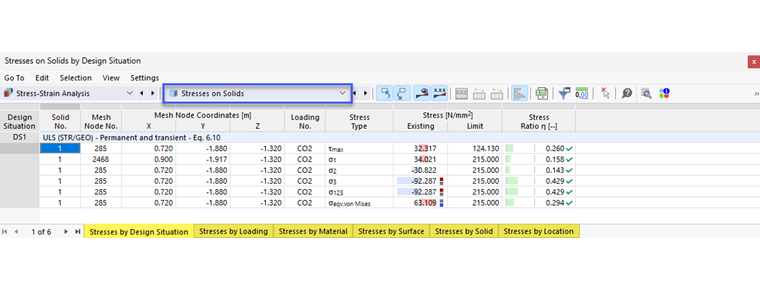

Le tabelle dei risultati della categoria Tensioni sui solidi contengono le tensioni determinate sulle superfici al contorno dei solidi con i rispettivi rapporti di progetto.
Le tensioni dei solidi sono ordinate nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà dei solidi (materiali)
- Oggetti (superfici, solidi, punti mesh EF)
Solido nr.
Per ogni tipo di tensione, questa colonna mostra il numero del solido in cui è presente la tensione.
Nodo mesh nr.
La colonna mostra il numero del nodo mesh EF per il quale il programma ha determinato il rapporto di progetto massimo.
Coordinate dei nodi della mesh
Le coordinate globali X, Y e Z dei nodi della mesh EF sono mostrate in tre colonne.
situazione di progetto
Questa colonna indica il numero della situazione di progetto per la quale sono disponibili le singole tensioni.
CC/ CO
Questa colonna mostra i numeri del carico o delle combinazioni di risultati che determinano la rispettiva tensione.
Tipo di tensione
Questa colonna elenca i tipi di tensione che hai definito e assegnato alle Configurazioni dei solidi.
Tensione esistente/limite
Per ogni tipo di tensione, la tensione fornita è indicata con il valore limite corrispondente.
Rapporto di tensione η
La colonna finale mostra i rapporti di tensione (rapporti di progetto) relativi al valore limite. Il grado di utilizzo è espresso dalla lunghezza della barra colorata.
