Configurazioni delle aste

La finestra di dialogo Configurazione asta gestisce le specifiche di base per l'analisi tensioni-deformazioni di aste e set di aste. Das Konzept des Konfigurationen-Dialogs ist Kapitel Spannungs-Dehnungs-Berechnung beschrieben. Dort wird auch erklärt, wie Sie die Objekte zuweisen können.

Tensione

Im Register Spannungen können Sie die zu berechnenden Spannungen auswählen sowie den Typ der Grenzspannung vorgeben.

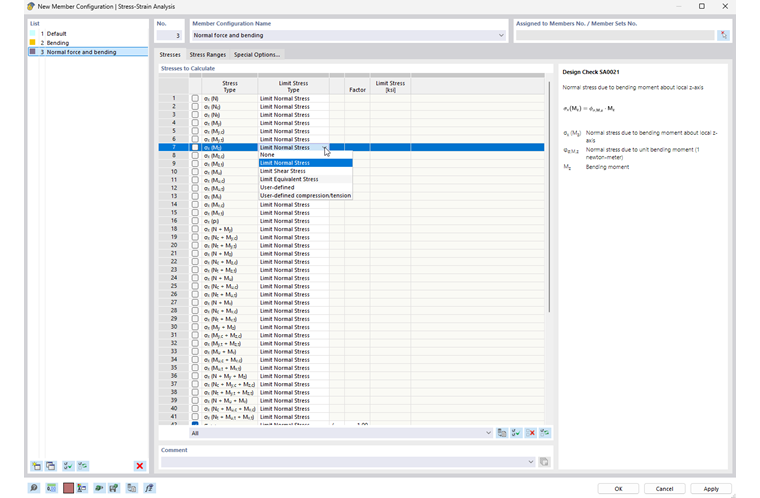

Finestra di dialogo "Configurazione asta": Specifica delle tensioni da calcolare

Wenn Sie die Grenzspannung für einen Spannungstyp erhöhen oder reduzieren möchten, können Sie diese in der Spalte 'Faktor' entsprechend skalieren. Mit der Option '/' wird die Spannung durch den Faktor dividiert, mit '*' multipliziert.

Soll anstelle der bei den Materialeigenschaften hinterlegten Grenzspannung eine benutzerdefinierte Spannung als Referenz dienen, so wählen Sie in der Liste den Grenzspannungstyp 'Benutzer' aus. Damit wird das Feld in der Spalte 'Grenzspannung' zugänglich.

Mit dem Grenzspannungstyp 'Benutzerdefinierter Druck/Zug' können Sie vorzeichenabhängige Grenzspannungen für bestimmte Spannungskomponenten vorgeben.

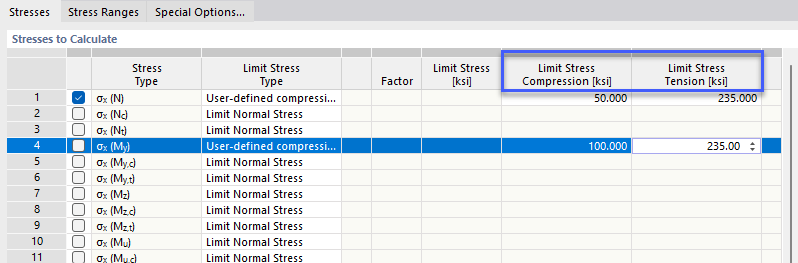

Specifica delle tensioni limite definite dall'utente per compressione e trazione

Intervalli di tensione

Im Register Spannungsschwingbreiten können Sie auswählen, für welche Spannungsarten die Schwingbreiten berechnet werden sollen und ob hierbei Grenzspannungen relevant sind.

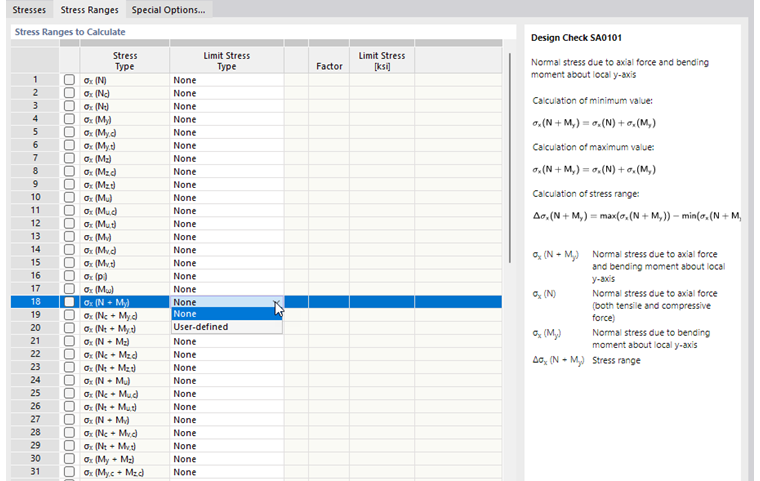

Definire gli intervalli di tensione da calcolare

Es ist der Grenzspannungstyp 'Ohne' voreingestellt. Dies soll die normenunabhängige Verwendung für die Analyse von Spannungsschwingbreiten ermöglichen. Wenn Sie eine Grenzspannung vorgeben möchten, wählen Sie in der Liste den Spannungstyp 'Benutzer' aus und tragen dann den entsprechenden Wert ein.

Opzioni speciali

Im Register Spezielle Optionen können Sie weitere bemessungsrelevante Parameter beeinflussen.

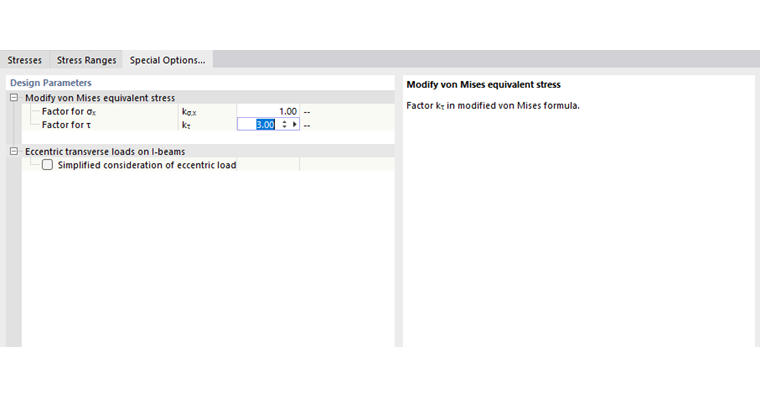

Finestra di dialogo "Configurazione asta": Imposta opzioni speciali

Modifica tensione equivalente di von Mises

Über die die beiden Faktoren können Sie die Wichtung der Normal- und Schubspannungen in der Vergleichsspannung nach von Mises steuern.

Carichi trasversali eccentrici su travi a I

Werden Querlasten am Obergurt von Trägern eingeleitet, so wirken sie sich mit zunehmender Querschnittshöhe immer weniger auf die Biegespannung im Untergurt aus. Deshalb besteht für hohe I-Profile die Möglichkeit, exzentrisch wirkende Querlasten mit einem vereinfachten Ansatz zu berücksichtigen: Bei jedem gewalzten oder parametrischen symmetrischen I-Profil wird das Biegemoment M_z komplett auf den Obergurt angerechnet. Für die Spannungsermittlung verwendet das Add-On einen Ersatzquerschnitt mit dem halbierten Trägheitsmoment I_z.

Diese Möglichkeit bietet den Vorteil, dass die Querlasten schwerachsenbezogen modelliert werden können, um Torsion zu vermeiden.
