Diagrammi dei risultati nel punto della superficie

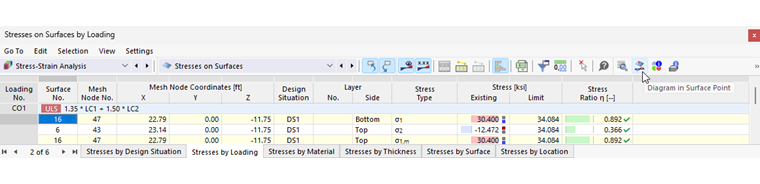

I diagrammi dei risultati nel punto della superficie rappresentano i risultati nella sezione trasversale della superficie. Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche Diagrammi dei risultati nel nodo mesh . Sie steht in den Ergebnistabellen der Kategorie 'Spannungs-Dehnungs-Berechnung' für Flächenobjekte zur Verfügung.

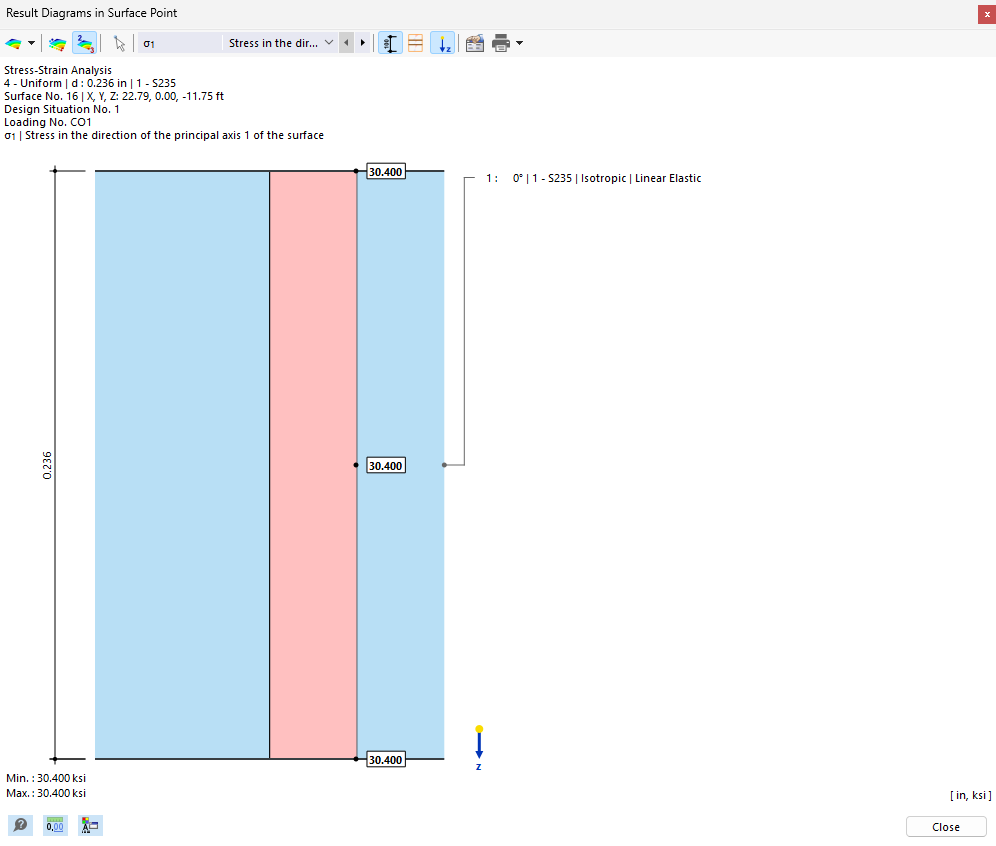

Es erscheint das Fenster 'Ergebnisverlauf im Flächenpunkt'.

Die Grafik zeigt den Spannungszustand, der für das Ergebnis der aktuellen Tabellenzeile vorliegt. Je nach Einstellung im Dialog Globale Einstellungen sind dies die Ergebnisse für den Netzknoten oder Rasterpunkt. Sie werden aus den Ergebnissen der Flächen- bzw. Schichtenseiten (oben, unten, Mitte) als lineare Verläufe dargestellt.

Sie können die Grafik mit den Schaltflächen in der Symbolleiste anpassen. I pulsanti hanno le seguenti funzioni:

pulsante Funzione
Pulsante Elenco per la selezione di tensioni e deformazioni Listenschaltfläche mit Auswahlmöglichkeit für Ergebnisarten
Valori sulla distribuzione della superficie Blendet die Werte der Flächenseiten ein und aus
Valori estremi delle superfici Zeigt nur die Extremwerte von positiven und negativen Ergebnissen an
Mostra quote Blendet die Bemaßungen ein und aus
Mostra i contorni dello strato Blendet die Schichtenumrisse ein und aus
Mostra asse z Blendet das lokale z-Achse ein und aus
Apri finestra di dialogo Modifica Öffnet den Dialog 'Dicke bearbeiten'
Stampa immediata Ermöglicht das Drucken der aktuellen Darstellung

Wenn Sie mit dem Add-On Mehrschichtige Flächen eine Fläche über Schichtenelemente definiert haben, werden die Nummern der Schichten mit den jeweiligen Ergebnisverläufen dargestellt.

Ergebnisarten

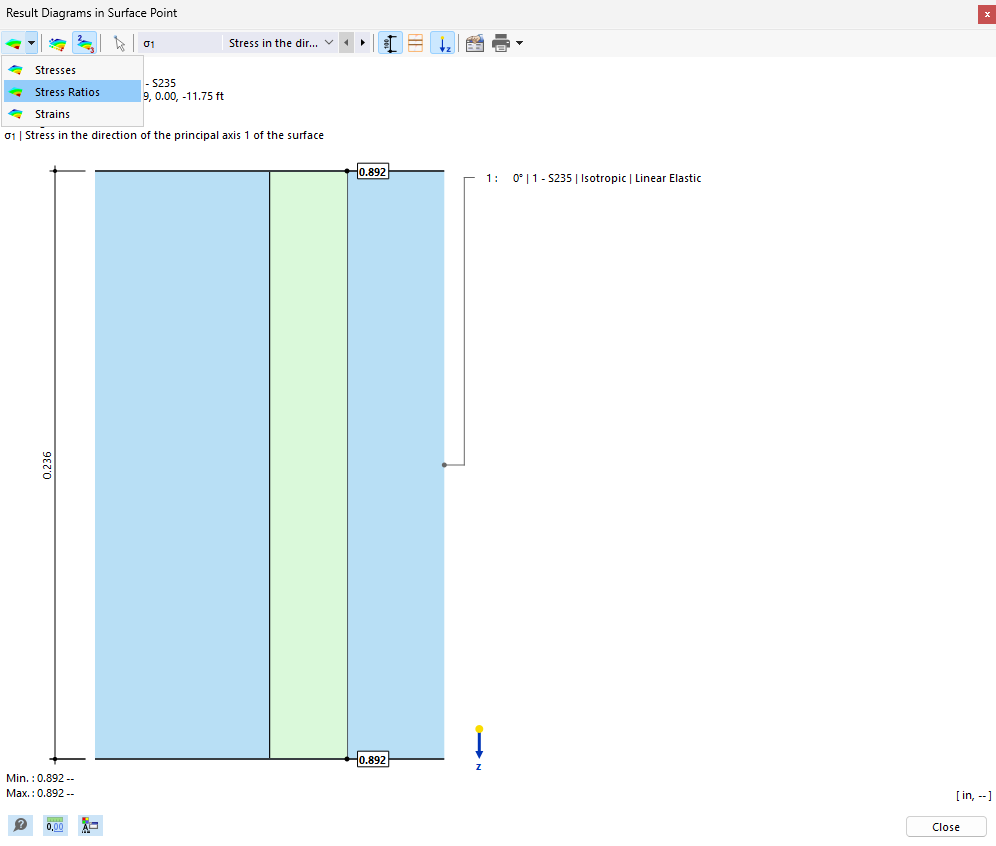

Über die Listenschaltfläche Pulsante Elenco per la selezione di tensioni e deformazioni können Sie auswählen, welche Ergebnisart im Flächenschnitt dargestellt werden sollen.

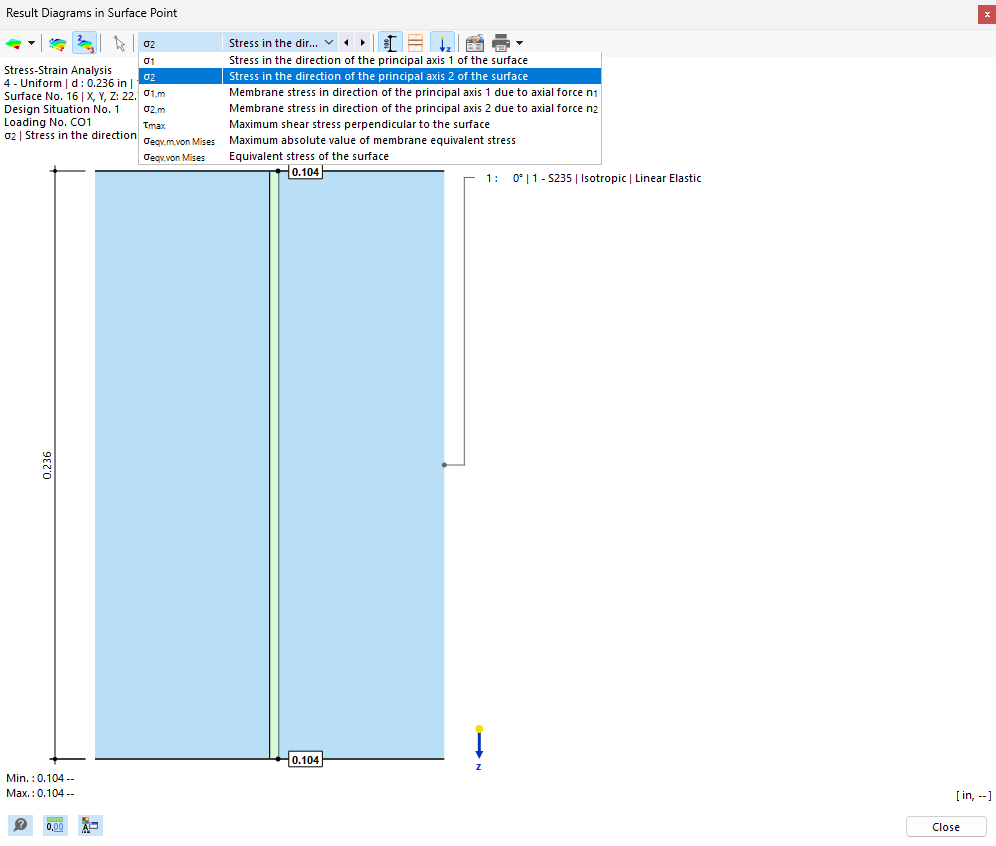

In der mittleren Liste können Sie dann den Typ der Spannung oder Dehnung festlegen, deren Verläufe Sie überprüfen möchten.

stampa grafica

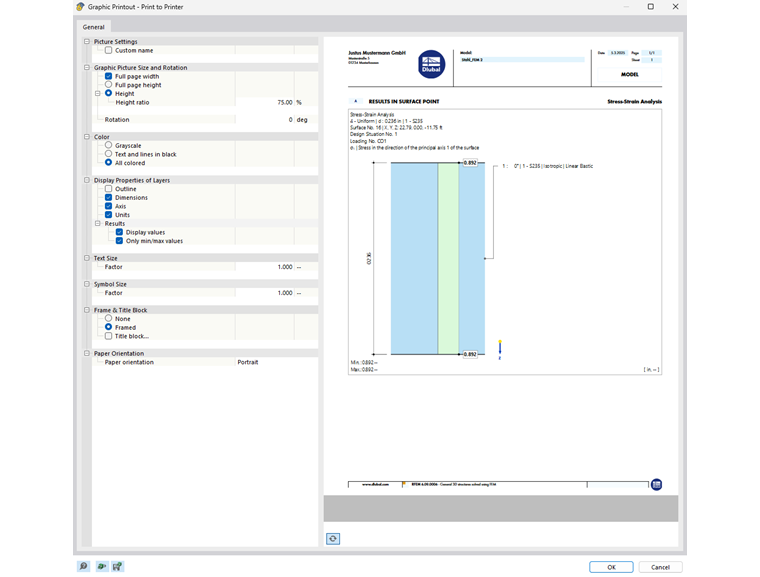

Mit der Listenschaltfläche Stampa immediata können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.

Informazione

Wenn Sie die Grafik in das Ausdruckprotokoll drucken, wird sie bei Änderungen der Eingabedaten nicht aktualisiert.
