Configurazioni dei giunti con saldatura lineare

La finestra di dialogo Configurazione dei giunti con saldatura lineare gestisce le specifiche di base per l'analisi tensioni-deformazioni di -6/000050 giunti con saldatura lineare. Il concetto della finestra di dialogo Configurazioni è descritto nel capitolo Analisi tensioni-deformazioni . Spiega anche come assegnare gli oggetti.

Info

I parametri di una configurazione si applicano a tutti i giunti con saldatura lineare con questa configurazione assegnata. Se nessuna configurazione è assegnata a un oggetto da analizzare, per questo oggetto non viene eseguita alcuna analisi di tensioni-deformazioni.

Tensione

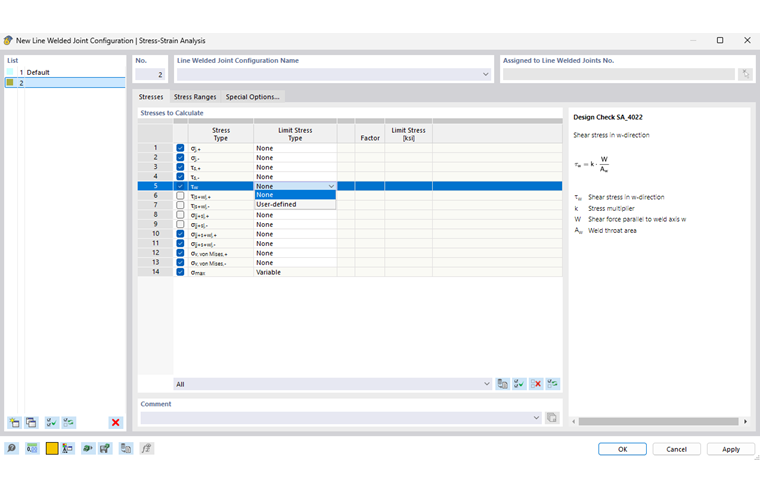

Nella scheda Tensioni, è possibile selezionare le tensioni della saldatura da calcolare.

La lettera nell'indice della componente di tensione sta per la direzione di azione della tensione. Si applicano le seguenti convenzioni:

  • w corrisponde all'asse della saldatura ed è sempre identico all'asse x della linea su cui è definita la saldatura lineare.
  • s è orientato parallelamente all'asse z della prima superficie dalla definizione della saldatura lineare (metodo semplificato) o è parallelo all'area efficace della saldatura (metodo direzionale).
  • j è ortogonale al piano ws.

Suggerimento

È possibile visualizzare e nascondere il sistema di coordinate delle saldature lineari nel 'Navigatore - Visualizza' sotto la voce ModelloTipi per linee Saldature lineari.

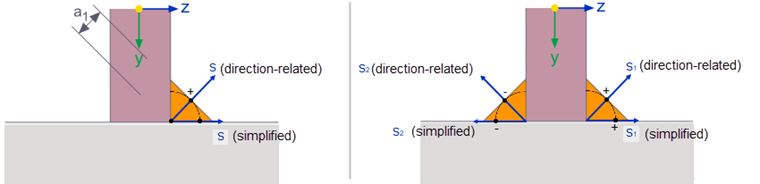

Il segno nell'indice della componente di tensione si riferisce alla posizione di progetto nella saldatura, in relazione all'asse z della prima superficie dalla definizione della saldatura lineare. A + indica la posizione di progetto nella direzione s della saldatura, che ha la coordinata z più grande nel sistema di coordinate locale della prima superficie. Di conseguenza, a - descrive la posizione di progetto con la coordinata z più piccola.

La colonna 'Factor' non ha importanza per i giunti con saldatura lineare.

Se si desidera utilizzare una tensione definita dall'utente come riferimento, selezionare il tipo di tensione limite 'Utente' dall'elenco. Così, il campo nella colonna 'Tensione limite' diventa accessibile.

Intervalli di tensione

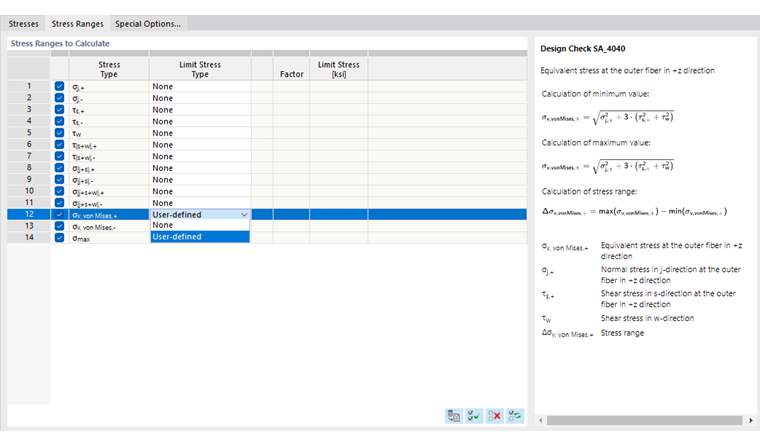

Nella scheda Intervalli di tensione, è possibile selezionare i tipi di tensione per i quali devono essere calcolati gli intervalli e se le tensioni limite sono rilevanti in questo caso.

Il tipo di tensione limite 'Senza' è preimpostato. Se si desidera specificare una tensione limite, selezionare il tipo di tensione 'Utente' nell'elenco, quindi inserire il valore corrispondente.

Opzioni speciali

Nella scheda Opzioni speciali , è possibile definire le impostazioni per lo smussamento dei diagrammi dei risultati per i cordoni di saldatura lineare.

Con le opzioni di smussamento 'Lineare' e 'Costante', è possibile distribuire i picchi di tensione locali sulla lunghezza della saldatura. Nel caso di smussamento lineare, la distribuzione delle tensioni tra entrambi i valori finali è visualizzata in modo linearizzato, nel caso di smussamento costante, i risultati sono gli stessi.

Il 'Metodo di analisi delle tensioni' per le saldature d'angolo può essere eseguito secondo EN 1993-1-8 [1] con l'approccio semplificato nella Sezione 4.5.3.3 o relativo alla direzione secondo la Sezione 4.5.3.2. Je nach Verfahren ergeben sich unterschiedliche Spannungstypen.

Se si desidera considerare leccentricità della saldatura' nell'analisi delle tensioni, selezionare la casella di controllo corrispondente. In questo modo, vengono considerati i momenti aggiuntivi che possono verificarsi, ad esempio, nel caso di strutture con saldatura d'angolo su un lato.


Bibliografia
  1. EN 1993-1-8 Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen. Beuth Verlag GmbH, Berlin, 2010
