I diagrammi dei risultati delle aste o delle sezioni dei risultati sono disponibili anche per i risultati dell'analisi tensioni-deformazioni. Con esso, è possibile valutare le tensioni e i rapporti di tensione nei diagrammi allo stesso modo dei risultati di un'analisi statica.

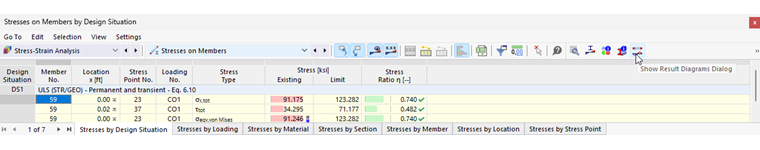

È possibile aprire i diagrammi dei risultati come descritto nel capitolo Diagrammi dei risultati del manuale di RFEM. È anche possibile utilizzare il pulsante
che sono disponibili nelle tabelle dei risultati della categoria 'Analisi tensioni-deformazioni' per gli oggetti asta.

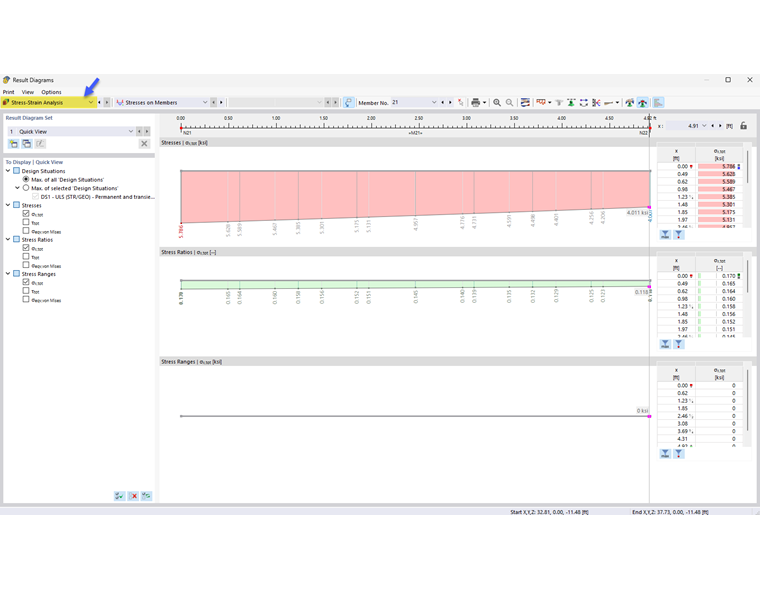

Apparirà la finestra di dialogo "Diagrammi dei risultati". La categoria di risultati dellAnalisi tensioni-deformazioni' è preimpostata.
Nel display ' | Visualizzazione rapida', è possibile specificare le tensioni o i rapporti di tensione (rapporto di tensioni), i cui diagrammi si desidera visualizzare nei diagrammi. Tutti i tipi di tensioni che hai definito e assegnato nelle Configurazioni delle aste sono disponibili per la selezione. Ogni tipo di risultato è visualizzato in un diagramma separato.
Se si desidera verificare i risultati di un altro oggetto, selezionare il suo numero in "Asta nr." elencare o utilizzare il
pulsante per la selezione grafica.
Ulteriori opzioni sono descritte nel capitolo Diagrammi dei risultati del manuale di RFEM.
