Les diagrammes de résultats des barres ou des coupes de résultats sont également disponibles pour les résultats de l’analyse contrainte-déformation. Cela vous permet d’évaluer les contraintes et les ratios de contrainte dans des diagrammes de la même manière qu’avec les résultats d’une analyse statique.

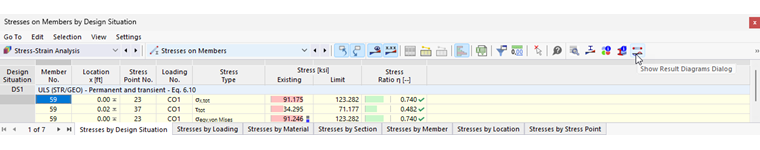

Les diagrammes de résultats peuvent être ouverts comme le décrit le chapitre Diagrammes de résultats du manuel de RFEM. Vous pouvez également utiliser le bouton disponibles dans les tableaux de résultats de la catégorie « Analyse contrainte-déformation » pour les objets de barre.

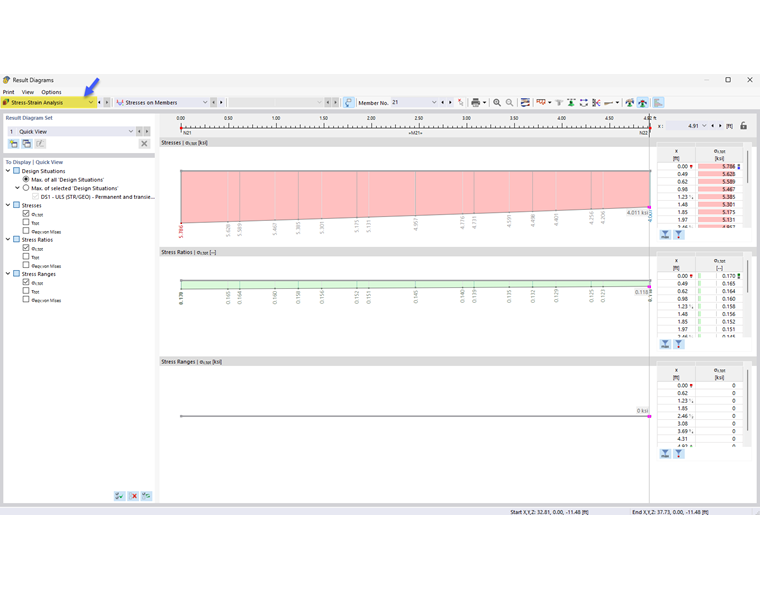

La boîte de dialogue « Diagrammes de résultats » apparaît. La catégorie de résultats « Analyse contrainte-déformation » est prédéfinie.
Dans la section « À afficher | Aperçu rapide », définissez les contraintes ou ratios de contraintes (ratio de vérification) dont vous souhaitez afficher les diagrammes. Tous les types de contrainte que vous avez définis et assignés dans les Configurations pour les barres peuvent être sélectionnés. Chaque type de résultat est affiché dans un diagramme distinct.
Si vous souhaitez vérifier les résultats d'une autre barre, sélectionnez son numéro dans la liste « Barre n° » ou utilisez le bouton pour la sélection graphique.
D'autres options sont décrites dans le chapitre Diagrammes de résultats du manuel de RFEM.
