Analyse contrainte-déformation

Dans la catégorie Analyse contrainte-déformation du Navigateur - Données et du tableau, vous pouvez définir les assignation de base pour l’analyse. Vous pouvez vérifier les objets à analyser, leurs matériaux, leurs sections et leurs épaisseurs, et assigner les configurations d’analyse aux objets. Les données d’entrée sous forme de tableau constituent également la base de la documentation dans le rapport d’impression.

Tableaux d’entrée

Les fonctions habituelles de RFEM sont disponibles pour travailler dans les tableaux d'entrée. Des informations générales à ce sujet sont disponibles dans le chapitre Tableaux du manuel de RFEM.

Les tableaux spécifiques au module complémentaire sont décrits dans les sous-chapitres suivants :

Le bouton Paramètres globaux du module complémentaire dans les tableaux d’entrée ou le menu contextuel dans l’entrée du navigateur vous permet d’accéder la boîte de dialogue Paramètres globaux pour l’analyse contrainte-déformation.

Configurations

Les paramètres détaillés pour l’analyse contrainte-déformation sont gérés dans les configurations. Il existe des configurations spécifiques pour différents types d’objets permettant de définir des valeurs limites ou certaines spécifications de calcul pour les contraintes, par exemple.

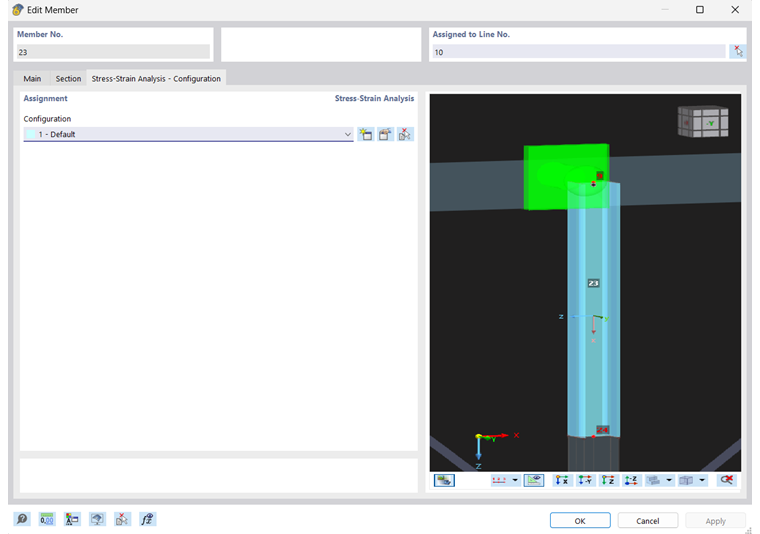

Assigner la configuration dans la boîte de dialogue de modification des objets

Les configurations d'analyse sont conçues comme des types pour les types d’objet individuels. Vous pouvez créer différents types et assigner la configuration appropriée aux objets dans l’onglet Analyse contrainte-déformation - Configuration de la boîte de dialogue de modification.

Sélectionnez une configuration existante dans la liste « Configuration » ou à l’aide du bouton Nouveau , générez un nouveau type. Le bouton Sélection multiple permet de sélectionner graphiquement un autre objet pour importer sa configuration. Le bouton Modifier permet d’accéder à la boîte de dialogue de modification de la configuration.

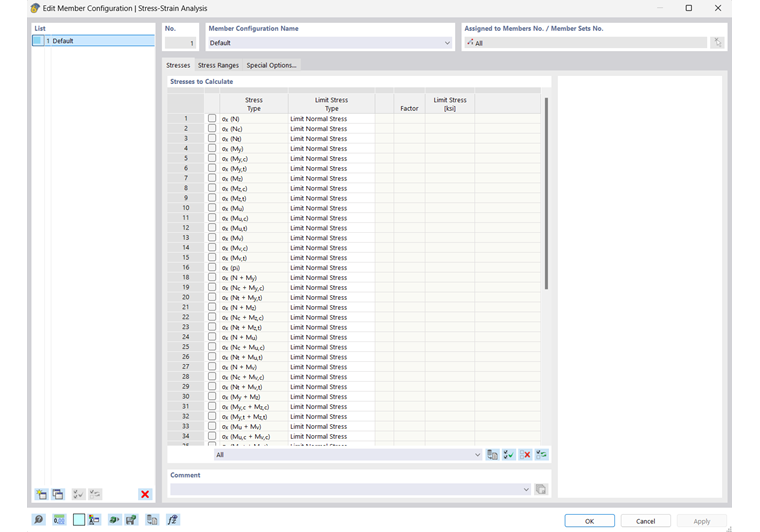

Assigner des objets dans la boîte de dialogue de configuration

Vous pouvez également assigner les objets dans les boîtes de dialogue de configuration.

La « Liste » de gauche dans la section d’une boîte de dialogue de configuration contient toutes les configurations disponibles dans le modèle pour le type d’objet spécifique (barre, surface, assemblage soudé, solide). Le bouton Nouveau permet de créer une nouvelle configuration avec des paramètres par défaut, le bouton Copier permet de copier la configuration sélectionnée. Vous pouvez supprimer une configuration à l’aide du bouton Suppression .

Pour assigner la configuration sélectionnée dans la liste aux objets, entrez les numéros d’objet dans la section « Assignée aux ... » ci-dessus. Le bouton Sélectionner individuellement vous permet également de déterminer les objets graphiquement.

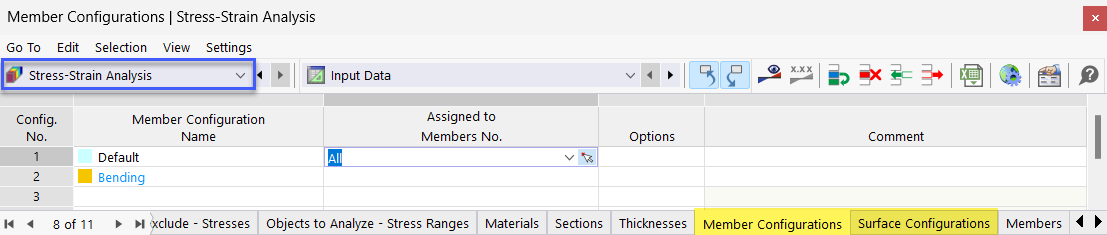

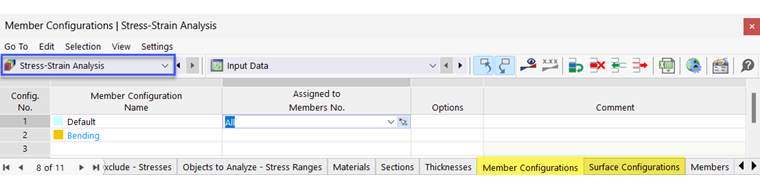

Assigner des objets dans le tableau de configuration

Les tableaux d’entrée des configurations permettent également d’assigner les objets aux configurations.

Important

Aucune analyse contrainte-déformation n’est effectuée pour un objet auquel aucune configuration n’est assignée.
