Diagrammes de résultats dans le point de surface

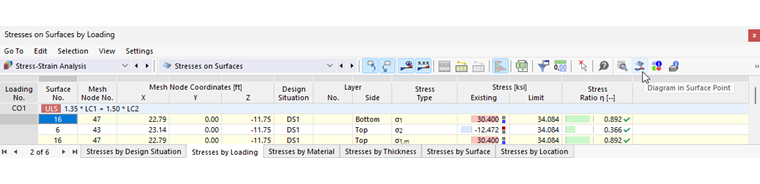

Les diagrammes de résultats dans le point de surface représentent les résultats dans la section de surface. Pour accéder à cette représentation graphique, cliquez sur Diagrammes de résultats dans le nœud de maillage . Ce bouton est disponible dans les tableaux de résultats de la catégorie « Analyse contrainte-déformation » pour les objets de surface.

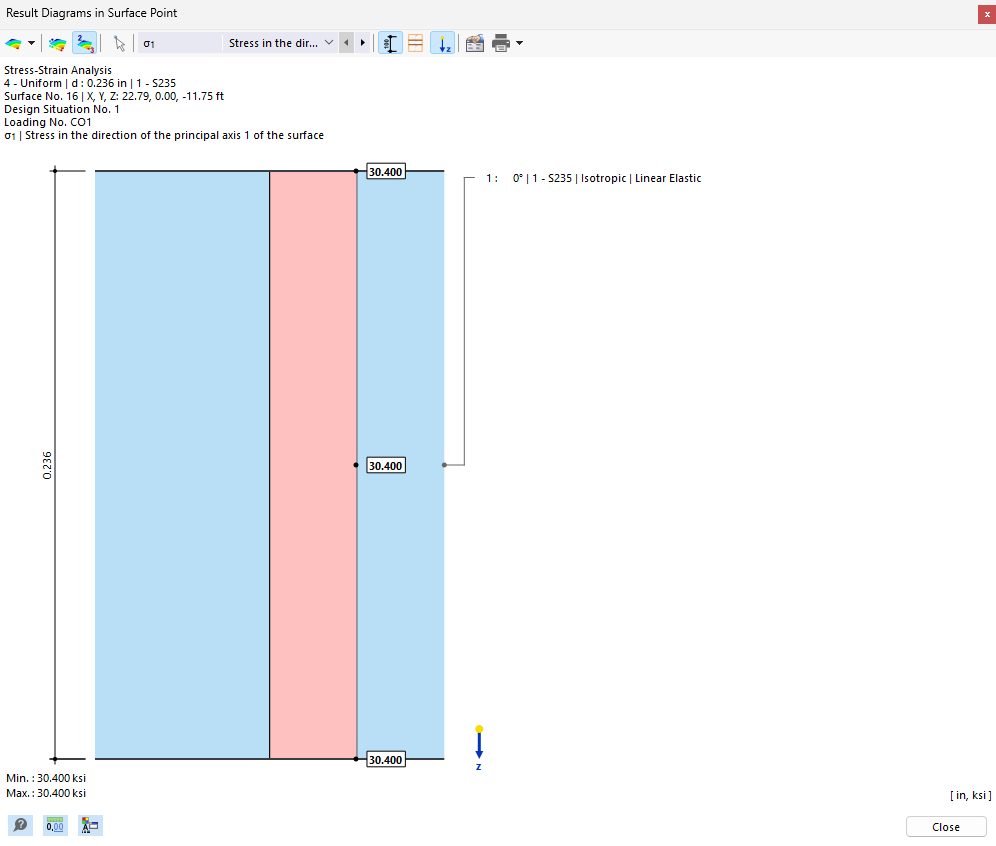

La fenêtre « Diagramme de résultats dans le point de surface » apparaît.

Le graphique affiche l’état de contrainte disponible pour le résultat de la ligne actuelle du tableau. Selon le paramétrage dans la boîte de dialogue Paramètres globaux , ce sont les résultats pour le nœud de maillage ou le point de grille. Ils sont affichés sous forme de diagrammes linéaires à partir des résultats des côtés de surface ou de couche (haut, bas, milieu).

Vous pouvez ajuster le graphique à l’aide des boutons de la barre d’outils. Les boutons ont les fonctions suivantes :

Bouton Fonction
Bouton de liste pour la sélection des contraintes et des déformations Bouton de liste avec l’option de sélection pour les types de résultat
Valeurs sur la distribution de surface Affiche ou masque les valeurs des côtés de la surface
Valeurs extrêmes des surfaces N’affiche que les valeurs extrêmes des résultats positifs et négatifs
Afficher la cotation Affiche ou masque les cotations
Afficher les contours de la couche Affiche ou masque les contours de la couche
Afficher l'axe z Affiche ou masque l’axe local z
Ouvrir la boîte de dialogue Modifier Ouvre la boîte de dialogue « Modifier l’épaisseur »
Imprimez immédiatement Permet d’imprimer l’affichage actuel

Si vous avez défini une surface via des éléments de couche à l’aide du module complémentaire Surfaces multicouches, les numéros des couches sont affichés avec les diagrammes de résultat correspondants.

Types de résultats

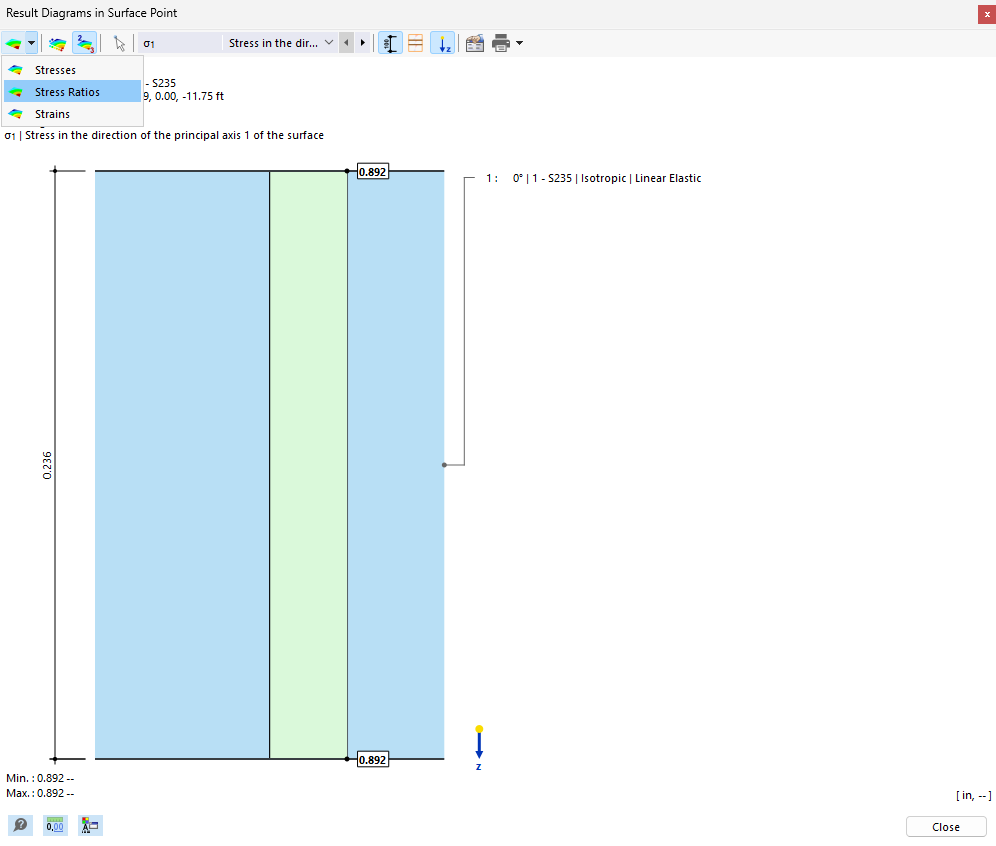

Le bouton de liste Bouton de liste pour la sélection des contraintes et des déformations vous permet de sélectionner les résultats à afficher dans la section de surface.

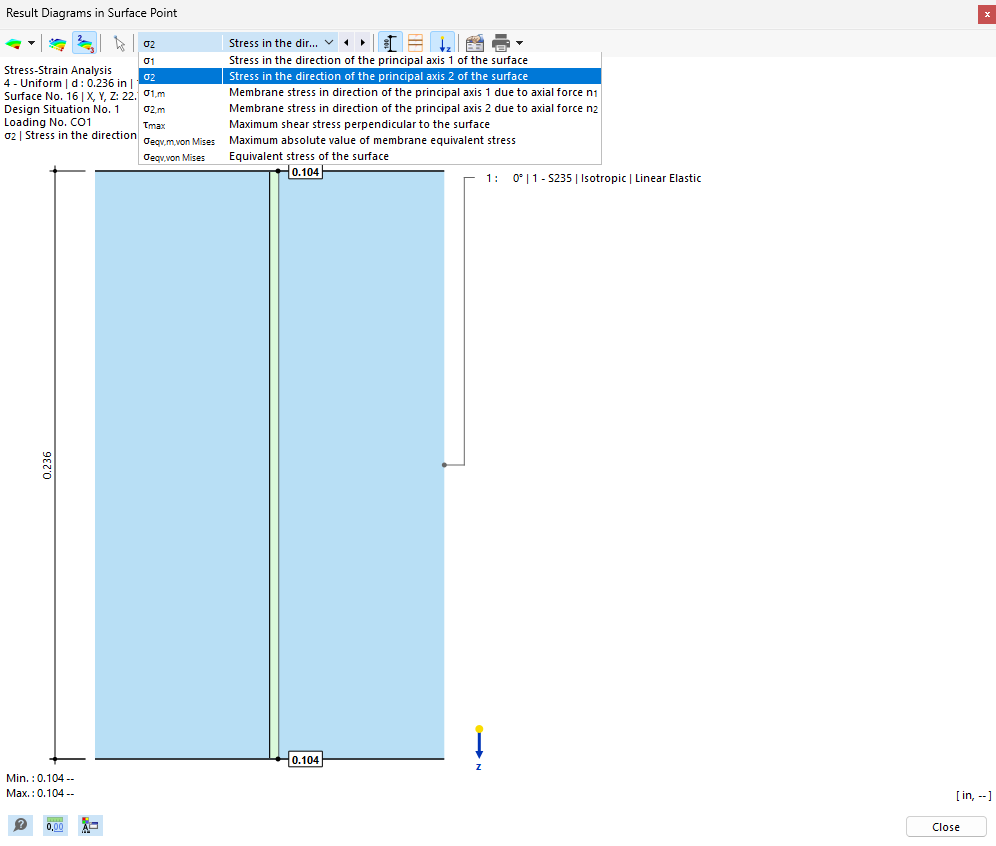

Dans la liste du milieu, vous pouvez ensuite définir le type de contrainte ou de déformation pour lequel vous souhaitez contrôler les diagrammes.

Impression graphique

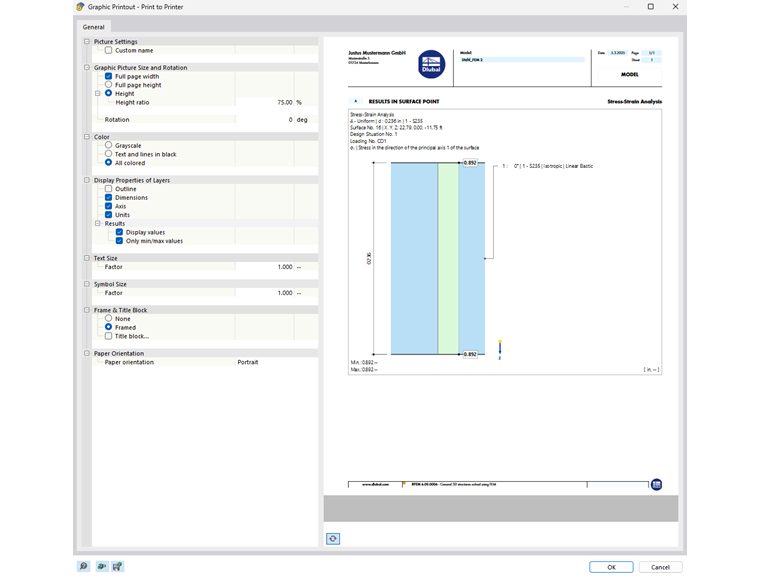

Le bouton de liste Imprimez immédiatement vous permet d’imprimer le graphique actuel directement, l’enregistrer au format PDF ou le transférer dans le rapport d’impression. Les détails à afficher peuvent également être définis dans l’aperçu avant impression.

Informations

Si vous imprimez le graphique dans le rapport d’impression, il n’est pas mis à jour lorsque les données d’entrée sont modifiées.
